FFSD-10-D-19.00-01-N-R

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述:
供应商型号: UA-FFSD-10-D-19.00-01-N-R
供应商: 海外现货
标准整包数: 1

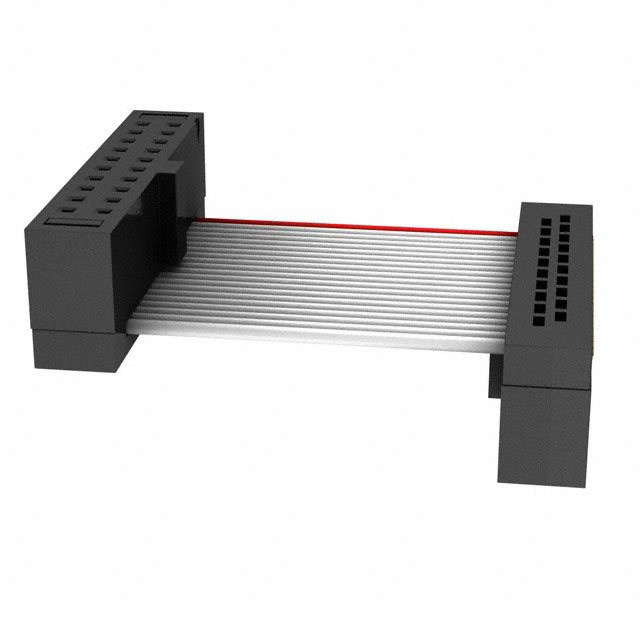

SAMTEC 矩形线缆 FFSD-10-D-19.00-01-N-R

FFSD-10-D-19.00-01-N-R概述

    电子元器件产品技术手册:双排IDC端子块
    本手册为Samtec公司生产的FFSD-XX-X-XX.XX-01-X-X-XXX型双排IDC端子块的技术指南。该产品主要用于电子设备中实现信号传输,提供可靠且稳定的连接解决方案。在本文档中,我们将详细介绍此产品的基本特性、技术参数、应用场景及优劣之处。

    1. 产品简介


    FFSD-XX-X-XX.XX-01-X-X-XXX是一款双排IDC(绝缘位移接触)端子块,适用于需要信号传输和电连接的多种应用场合。该产品的设计满足各种工业标准和安全规范,广泛应用于电信、数据通信、消费电子、汽车电子等领域。

    2. 技术参数


    - 端子数量:范围为02至25,每行可配置多个端子;
    - 引线风格:单端(-S)或双端(-D“XX”),其中-D“XX”选项的最小长度为4.00mm(101.6mm),其他选项的最小长度为1.00mm(25.4mm);
    - 反向布线(-RW):不可与-RN1或-RN2选项同时使用;
    - 极性标记(-N):不可在-02至-04位置上使用;
    - 反向位置(-R):不可与-M或-O选项同时使用;
    - 中置反向(-M)与外置反向(-O):需结合-D“XX”选项;
    - 应力释放(-SR):仅用于装配形式,可承受最大5磅(22牛顿)的直线拉力;
    - 材料:插针采用黄铜材质,表面镀金层厚度0.00001英寸,镍层厚度0.00005英寸,底部镀锡层厚度0.0002英寸;
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)UL94V-0级,黑色;
    - 线缆规格:30AWG,7/38,带灰色聚氯乙烯绝缘层;
    - 公差:尺寸公差按小数点精度规定,角度公差为2°;
    - 组装要求:需100%进行电气测试以检查短路和开路情况;

    3. 产品特点和优势


    - 可靠性高:通过严格的质量控制流程制造,确保每一件产品均符合最高标准;
    - 易于安装:双排IDC设计使得安装过程简便快捷,节省时间和成本;
    - 灵活性强:支持多种选项组合,如反向布线、极性标记等,能够适应不同应用场景的需求;
    - 抗干扰性强:采用屏蔽设计,有效防止电磁干扰对信号传输的影响。

    4. 应用案例和使用建议


    - 电信行业:常用于光纤通信系统中的信号分配;
    - 数据通信:在路由器、交换机等网络设备内部实现板间互联;
    - 消费电子:用于智能手表、健身追踪器等便携式设备的电路板连接;
    - 汽车电子:可作为车载信息系统与车身控制器之间的接口。
    建议在使用时注意以下几点:
    - 确保所有接线严格按照手册要求完成;
    - 考虑到电缆长度限制,在设计布局时留足余量;
    - 使用过程中定期检查连接状态,及时更换老化部件。

    5. 兼容性和支持


    - 该产品与其他同类IDC端子块具备良好的互换性,可用于替换现有系统中的旧款产品;
    - Samtec公司提供了详尽的产品文档和支持服务,包括技术咨询、故障排查及维修服务;
    - 客户可通过电子邮件(info@samtec.com)获取进一步的帮助信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查线缆连接是否正确,重新压接端子; |
    | 接触电阻大 | 清理插针表面氧化层,重新压接端子; |
    | 无法实现反向布线功能 | 确认所选型号未包含-RN1或-RN2选项; |

    7. 总结和推荐


    综上所述,FFSD-XX-X-XX.XX-01-X-X-XXX型双排IDC端子块凭借其稳定可靠的性能、广泛的适用性和优异的设计,在众多应用场合中展现出色的表现。我们强烈推荐此产品给需要高性能连接解决方案的工程师和技术人员。

FFSD-10-D-19.00-01-N-R参数

参数
长*宽*高 482.6mm(长度)
零件状态 在售
包装方式 散装
