FFSD-15-D-15.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC

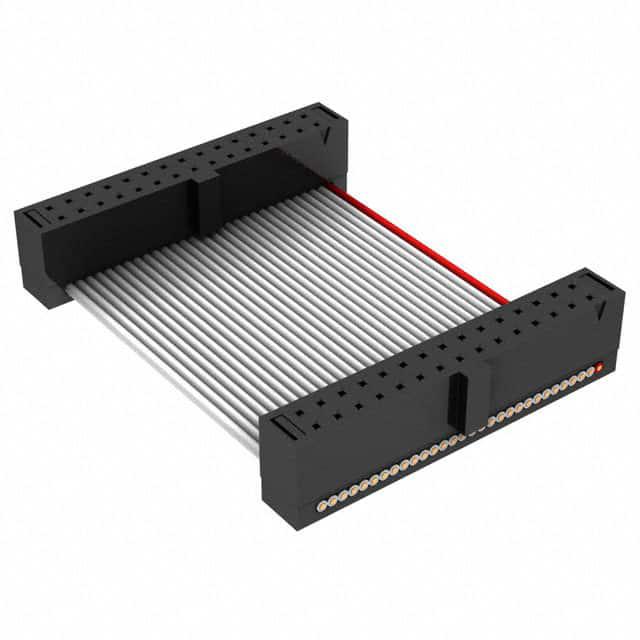

产品描述: Cable Assembly 0.381m 30AWG 1.27mm 30 to 30 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: 200-FFSD15D150001N
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 FFSD-15-D-15.00-01-N

FFSD-15-D-15.00-01-N概述


    产品简介


    产品名称:FFSD系列连接器
    产品类型:
    FFSD系列是一款用于快速线对板连接的插拔式连接器,特别适用于高密度布线系统。此系列产品提供多种针脚数选择,以满足不同的设计需求。
    主要功能:
    - 提供稳定且可靠的线对板连接。
    - 具有较高的电流承载能力(每根引脚2.3A)。
    - 高度适应性和灵活性,能够广泛应用于各类电子设备。
    应用领域:
    广泛应用于消费电子、计算机、通信设备、工业自动化等领域。

    技术参数


    - 引脚间距: 1.27mm (0.050英寸)
    - 额定电流: 2.3A/每针 (最大两根引脚同时供电)
    - 工作温度范围: -40°C 至 +105°C
    - 电镀层: 接触区域为10µ"(0.25µm) Au过50µ"(1.27µm) Ni,其余区域为Sn过50µ"(1.27µm) Ni
    - 绝缘材料: PBT(聚对苯二甲酸丁二醇酯)
    - 安装方式: 反向焊接安装(可选中间焊接和反向焊接)
    - 适配型号: FTS, FTSH, EHF, SHF, ESHF 系列
    - 符合标准: RoHS(欧盟有害物质限制指令)合规
    - 最小组装长度: 2英寸

    产品特点和优势


    - 高可靠性: 具备稳定的机械性能,接触电阻低,使用寿命长。
    - 快速连接: 设计紧凑,安装便捷,节省空间。
    - 高电流承载能力: 每个引脚能承载高达2.3A的电流。
    - 宽工作温度范围: 能够适应极端的工作环境,如高温和低温环境。
    - 多种规格选择: 提供不同数量的引脚和组装长度,以满足多样化的应用需求。

    应用案例和使用建议


    - 应用场景: 在工业自动化控制系统中,用于机器之间的信号传输;在消费电子产品中,用于数据线和电源线的连接。
    - 使用建议:
    - 注意方向: 安装时要注意线缆颜色标识,红色电线应放置于位置#1对面。
    - 确保连接稳固: 在安装过程中,务必保证引脚完全插入到插座中,避免接触不良。
    - 考虑环境因素: 若应用环境温度波动较大,建议进行额外的热管理措施,如加装散热片。


    兼容性和支持


    - 兼容性: FFSD系列可与FTS, FTSH, EHF, SHF, ESHF系列配合使用,提供灵活的连接解决方案。
    - 厂商支持: Samtec公司提供详尽的技术文档和支持服务,包括在线资源、技术支持热线及客户定制服务。

    常见问题与解决方案


    - 问题: 如何正确选择连接器的组装长度?
    - 解答: 根据具体应用场合确定所需长度,一般建议至少为2英寸。
    - 问题: 引脚为何会烧毁?
    - 解答: 过载或未正确安装可能导致引脚损坏。应确保引脚承载不超过规定的电流值。
    - 问题: 如何确保正确的焊接质量?
    - 解答: 采用合适的焊料和焊接工艺,保证焊接表面平滑无虚焊现象。

    总结和推荐


    综上所述,FFSD系列连接器凭借其卓越的可靠性和广泛的适用范围,在各种电子设备中表现出色。无论是需要高性能的工业控制设备还是普通家用电器,这款连接器都能提供稳定高效的解决方案。我们强烈推荐此款连接器作为您项目中的首选连接方案。
    如需更详细的信息,请访问 [Samtec官网](https://www.samtec.com/) 查阅完整的技术手册。

FFSD-15-D-15.00-01-N参数

参数
长*宽*高 381mm(长度)
零件状态 在售
包装方式 散装

FFSD-15-D-15.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-15-D-15.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-15-D-15.00-01-N FFSD-15-D-15.00-01-N数据手册

FFSD-15-D-15.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.218 ¥ 187.7421
10+ $ 19.3536 ¥ 163.5379
25+ $ 18.0576 ¥ 152.5867
50+ $ 16.686 ¥ 140.9967
100+ $ 14.364 ¥ 121.3758
250+ $ 12.747 ¥ 107.7122
500+ $ 10.1535 ¥ 85.7971
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 187.74
