FFSD-05-D-07.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 10 路, 美国线规 30 awg
供应商型号: 3584584
供应商: 海外现货
标准整包数: 1

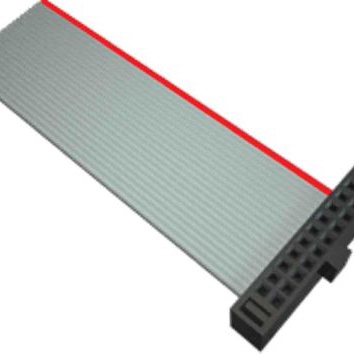

SAMTEC 矩形线缆 FFSD-05-D-07.00-01-N

FFSD-05-D-07.00-01-N概述


    产品简介


    电子元器件:FFSD-XX-X-XX.XX-01-X-X-XXX

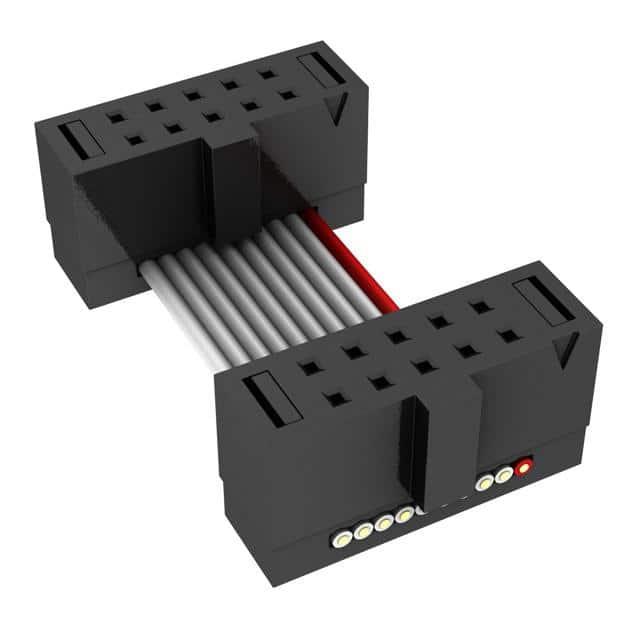

    FFSD-XX-X-XX.XX-01-X-X-XXX是一款双排母型IDC(Insulation Displacement Connector)装配。这款电子元器件广泛应用于电信、计算机网络和自动化控制等领域,通过绝缘位移连接方式实现信号传输和电力分配。其独特的设计使其适用于多种电路连接需求,特别在需要紧凑结构和高可靠性连接的应用场合中表现出色。

    技术参数


    - 总长度:包含附加选项长度在内,所有使用-D"XX"的选项长度最小为4.00 mm [101.6 mm];其他选项长度最小为1.00 mm [25.4 mm]
    - 接头材质:绝缘体采用PBT UL94V-0,颜色为黑色;触点材料为铍铜 (BeCu)
    - 导线规格:30 AWG,7/38,镀锡,多股绞合,灰色PVC绝缘层
    - 电镀规格:金镀层厚0.000010英寸,镍底镀层厚0.000050英寸;剩余部分为锡镀层厚0.000200英寸,镍底镀层厚0.000050英寸
    - 尺寸公差:长度公差在12.5英寸以内为±0.125英寸,其余为±1%
    - 电气测试:100%电测试短路和开路;630V耐压测试
    - 应力缓解:承受5磅 [22N] 直拉力

    产品特点和优势


    1. 可靠性高:经过100%电气测试和高压测试,确保了其极高的可靠性和稳定性。
    2. 紧凑设计:双排结构设计使其适用于空间受限的应用场合。
    3. 易于安装:采用绝缘位移连接方式,无需剥线即可完成安装,简化了施工流程。
    4. 多种配置:提供多种选件如反向布线、带缺口极化、中间反向等,满足不同应用需求。
    5. 兼容性强:可以轻松与各种电缆和连接器匹配,提高系统的灵活性和兼容性。

    应用案例和使用建议


    应用案例
    - 电信设备:用于交换机和路由器之间的信号传输,确保数据的高效传输。
    - 工业自动化:在工厂自动化控制系统中,用于连接传感器和执行器,保证系统稳定运行。
    - 家庭智能系统:智能家居中用于连接各类智能设备,提升用户体验。
    使用建议
    - 电缆选择:根据具体应用要求选择合适的电缆型号和长度,以确保最佳的电气性能。
    - 安装技巧:安装时需确保导线正确放置在指定位置,避免错位导致接触不良。
    - 应力缓解:对于承受较大拉力的应用场合,建议使用带有应力缓解选项的产品,以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品可以与多种类型的电缆和其他电子元器件配合使用,具有良好的兼容性。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括产品咨询、技术培训和故障排除服务,确保客户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. 问:如何进行正确的电缆剪裁?
    - 答:根据手册中的说明,电缆导体不应超出电缆绝缘层,导体长度不应超过电缆厚度的25%(连续导体)或50%(非连续导体)。
    2. 问:如何进行电气测试?
    - 答:确保产品在使用前进行100%电气测试和耐压测试,避免使用过程中出现短路或开路的情况。
    3. 问:安装过程中如何防止接触不良?
    - 答:确保导线正确放置在指定位置,并且紧固到位,必要时可以使用专用工具辅助安装。

    总结和推荐


    综上所述,FFSD-XX-X-XX.XX-01-X-X-XXX以其高可靠性、易于安装和多种配置等特点,在多种应用领域中表现出色。特别是在电信、工业自动化和智能家居等领域,其优异的性能和广泛的应用范围使其成为首选的电子元器件之一。因此,我们强烈推荐该产品用于需要高可靠性和紧凑结构的设计项目中。

FFSD-05-D-07.00-01-N参数

参数
长*宽*高 177.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

FFSD-05-D-07.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-05-D-07.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-05-D-07.00-01-N FFSD-05-D-07.00-01-N数据手册

FFSD-05-D-07.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.7912
10+ ¥ 64.2052
25+ ¥ 63.0586
50+ ¥ 63.0586
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.79
