首页  >  产品百科  >  ESQ-117-12-G-D

ESQ-117-12-G-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距34p双排排母 插座, ESQ系列, 垂直, 通孔安装
供应商型号: SR-ESQ-117-12-G-D
供应商: 海外现货
标准整包数: 1

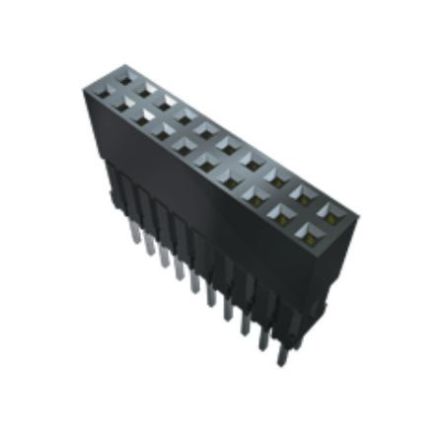

SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-117-12-G-D

ESQ-117-12-G-D概述


    产品简介


    本技术手册涵盖了SAMTEC公司生产的ESQ系列连接器(如ESQ-1XX-XX-X-X-XXX-XX-X-XX)。这类连接器是电子系统中常用的高性能连接解决方案,特别适用于需要高度可靠且空间紧凑的应用场合。它们通常用于通信设备、服务器、数据中心及工业控制系统等领域。

    技术参数


    以下是ESQ系列连接器的主要技术参数:
    - 接触方式:可选择金(20µ" in contact area, 3µ" gold tail)、光亮锡(matte tin contact and tail)、选择性金(30µ" in contact area, matte tin tail)等多种接触方式。
    - 引脚间距:0.100英寸(2.54毫米)。
    - 极化选项:可通过插入定位销来实现极化。
    - 插入力:低插入力设计,确保易于安装。
    - 材料:绝缘体为LCP,符合UL 94 V0标准;接触点材料为磷青铜。
    - 尺寸:长度、宽度和高度等具体尺寸根据型号有所不同,详见手册附图。
    - 电气特性:最大允许弯曲为0.003英寸/英寸(0.08毫米/毫米),最大偏移角为2度(在任何方向)。

    产品特点和优势


    ESQ系列连接器以其独特的设计和优良的电气性能而著称。其优势包括但不限于:
    - 可靠的电气连接:采用高标准的材料制造,确保长期稳定的工作性能。
    - 低插入力:便于安装,减少操作复杂性。
    - 多样化接触方式:满足不同应用场景的需求。
    - 空间效率高:紧凑的设计使其非常适合于空间受限的应用场合。

    应用案例和使用建议


    这些连接器被广泛应用于各种工业设备和高端消费电子产品中,如服务器机柜内的布线连接。例如,在服务器环境中,ESQ连接器可以有效地用于服务器板卡间的连接,保证信号传输的可靠性。使用建议方面,需注意根据具体的应用环境选择合适的接触方式和引脚数量,以避免不必要的故障风险。

    兼容性和支持


    ESQ系列连接器与多种标准化设备具有良好的兼容性。SAMTEC公司提供了详尽的技术支持文档,以及必要的培训和技术支持服务,帮助用户更好地理解和使用这一系列产品。此外,对于特定的定制需求,SAMTEC还提供灵活的设计支持服务。

    常见问题与解决方案


    - 问题:在插拔过程中,连接器出现松动。
    解决方案:检查极化定位是否正确,确认所有接触点没有损坏或污染。
    - 问题:长时间使用后,连接器信号传输质量下降。
    解决方案:定期清洁连接器,保持良好的接触状态;如果可能,更换老化的部件。

    总结和推荐


    综上所述,ESQ系列连接器凭借其优异的电气性能、可靠性和灵活性,在多种应用场景中展现出色的表现。对于追求高可靠性的电子产品制造商而言,ESQ系列是一个值得考虑的选择。考虑到其多样化的规格配置和出色的支持服务,我强烈推荐这一系列产品。

ESQ-117-12-G-D参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 510nm
排数 2
针脚数 34pin
额定电流 5.7A
防护等级 -
类型 Elevated Socket,Push-Pull
触头镀层 - 配接
颜色 黑色
长*宽*高 43mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESQ-117-12-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-117-12-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-117-12-G-D ESQ-117-12-G-D数据手册

ESQ-117-12-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.0625 ¥ 60.2431
50+ $ 6.5 ¥ 55.445
100+ $ 5.7625 ¥ 49.1541
500+ $ 5.1125 ¥ 43.6096
1000+ $ 4.175 ¥ 35.6128
库存: 57
起订量: 44 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1506.07
