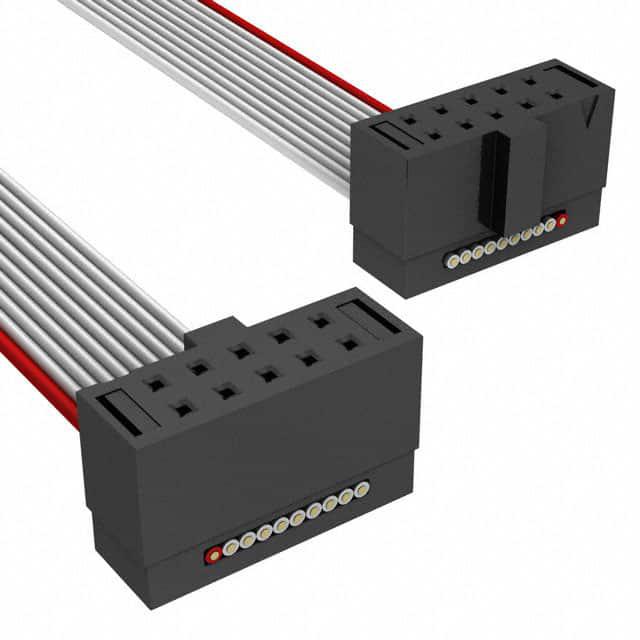

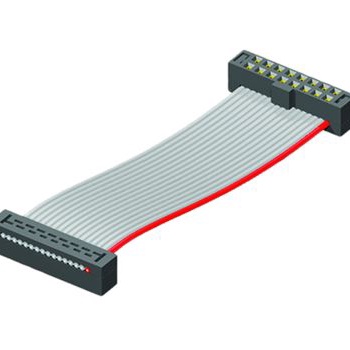

TCSD-05-D-02.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec IDC 插座电缆组件, TCSD 系列, 10 路, 美国线规 28 AWG, 灰色
供应商型号: 9012289
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 TCSD-05-D-02.00-01-N

TCSD-05-D-02.00-01-N概述

    # 电子元器件产品技术手册

    产品简介


    本文档详细介绍了由Samtec公司生产的2mm双排女性IDC(Insulation Displacement Connector)连接器。这种连接器广泛应用于电子设备和系统中,作为信号传输的关键组件。其主要功能是实现电导体之间的可靠连接,并确保在紧凑空间内的高效布线。此款连接器适用于多种应用领域,如消费电子产品、工业控制、通信设备以及计算机系统等。

    技术参数


    以下为该连接器的主要技术规格:
    | 参数 | 值 |

    | 插针数量 | 03, 04, 05, 07, 08, 10, 12, 13, 15, 17, 20, 22, 25 |
    | 铅风格 | -S:单端,-D:双端 |
    | 装配长度 | -D"XX", -R, -M, -O选项:2.00[50.8]最小值,其他选项:1.00[25.4]最小值 |
    | 表面处理 | -F:闪金选择性镀金,灰色锡镀层尾部;-L:浅金选择性镀金,灰色锡镀层尾部;空白处为标准选择性镀金 |
    | 材料 | 绝缘材料:黑色PBT;接触材料:退火铍铜;应力释放:黑色PBT;电线:28AWG,7/36,镀锡铜芯,带有PVC绝缘 |
    | 导线尺寸 | 28 AWG,7/36,镀锡铜芯,带有PVC绝缘 |
    | 接触面积镀金厚度 | -L:0.000015英寸,其余部分为锡
    -F:0.000003英寸,其余部分为锡
    标准镀金厚度:0.000030英寸 |

    产品特点和优势


    1. 灵活的配置选项:支持多种插针数量、装配长度及表面处理选项,能够适应不同的设计需求。
    2. 可靠的机械连接:采用高质量的退火铍铜接触材料,保证了长期稳定性和可靠性。
    3. 高密度布线:适合高密度电路板和紧凑型应用环境,提供良好的电气性能和物理性能。
    4. 标准化制造工艺:严格按照标准进行制造,确保每个连接器都具有高度一致的质量。
    5. 易于安装:无需焊接,通过压接方式轻松安装,方便快捷。

    应用案例和使用建议


    应用案例
    在汽车电子控制系统中,此款连接器常用于连接传感器和控制器,确保信号传输的准确性和可靠性。此外,在工业自动化领域,它也用于机器间的信号传输。
    使用建议
    - 在进行电缆裁剪时,应确保导线不超过电缆绝缘层的末端。
    - 对于长电缆,导线至少延伸电缆厚度的25%,而对于短电缆,则为50%。
    - 强烈建议在组装过程中使用专用工具进行应力释放,以提高连接器的耐久性。

    兼容性和支持


    - 该连接器可以与其他电子元器件或设备兼容使用,具体兼容性需参照产品手册进一步确认。
    - Samtec公司提供全面的技术支持和售后服务,包括安装指南、使用手册和技术咨询。

    常见问题与解决方案


    1. 问题:如何正确切割导线?
    - 解决方案:参考技术手册中的说明,确保导线不超出电缆绝缘层,并根据电缆长度调整导线的伸出量。
    2. 问题:安装过程中出现接触不良怎么办?
    - 解决方案:检查导线是否正确压接到位,必要时更换新导线。
    3. 问题:导线在长时间使用后发生断裂如何解决?
    - 解决方案:使用适当的应力释放工具进行固定,避免过度拉扯导致导线损坏。

    总结和推荐


    总体而言,这款2mm双排女性IDC连接器是一款设计精良且实用性强的产品,适用于多种应用场景。其卓越的性能和可靠性使其在市场上具备显著的竞争优势。对于需要高密度布线和可靠连接的应用场景,我们强烈推荐使用该产品。

TCSD-05-D-02.00-01-N参数

参数
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 散装

TCSD-05-D-02.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TCSD-05-D-02.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC TCSD-05-D-02.00-01-N TCSD-05-D-02.00-01-N数据手册

TCSD-05-D-02.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 125.2888
库存: 3
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 125.28
直接购买
加入购物车
