IPS1-120-01-L-D

厂牌: SAMTEC

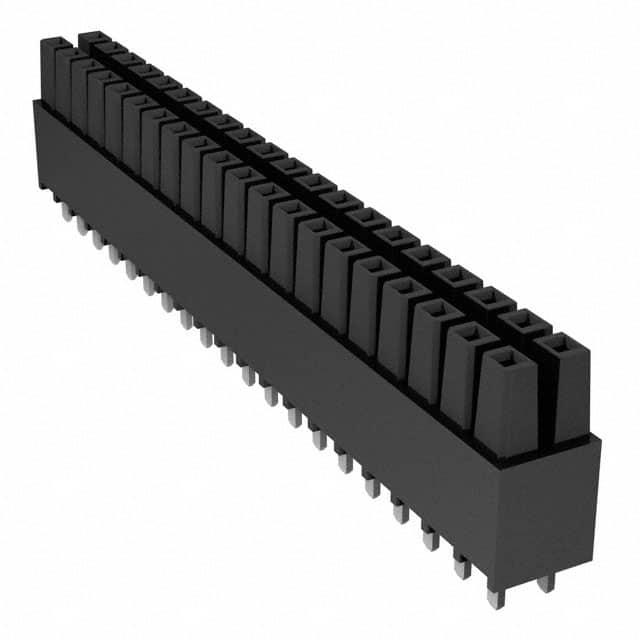

产品描述: Samtec 2.54mm间距40p双排排母 插座, IPS1系列, 直角, 通孔安装
供应商型号: ET-3660045
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 IPS1-120-01-L-D

IPS1-120-01-L-D概述

    电子元器件产品技术手册:IPS1-XX-D-XX-X

    1. 产品简介


    IPS1-XX-D-XX-X 是一款双排插孔连接器组件,主要用于电气连接应用。该组件由标准或低插入力的镀层金属触点组成,适用于多种工业和消费电子产品。它的主要功能是在电子设备之间建立可靠的电连接,确保信号传输的稳定性。典型的应用领域包括计算机主板、通讯设备、工业自动化控制系统以及医疗设备等。

    2. 技术参数


    - 基本尺寸:0.100 英寸(2.540 mm)
    - 总长度:最大偏差 0.010 英寸(0.254 mm)
    - 安装孔位:每行最多可配置 -02 到 -25 个位置
    - 镀层规格:H(重金),S(选择性金,磨砂锡尾),T(锡,仅适用于现有客户),SM(重选择性金,磨砂锡尾),L(轻选择性金,磨砂锡尾)
    - 引脚风格:01(标准插入),L1(低插入)
    - 选项:PL(极化选项),FL(摩擦锁定选项)

    3. 产品特点和优势


    - 可靠性高:经过严格测试,接触电阻稳定,抗干扰能力强。
    - 适应性强:灵活的引脚设计及多种镀层选择使其适用于不同环境下的需求。
    - 易于安装:标准或低插入力设计使得安装更为便捷。
    - 多功能性:通过不同的组合,可以满足多样化的应用需求。

    4. 应用案例和使用建议


    - 计算机主板:在高性能计算平台中,通过双排插孔连接器实现多层板间的高效连接。
    - 工业自动化:在复杂的自动化控制系统中,该连接器能够提供稳定的电力和信号传输。
    - 医疗设备:因其可靠的接触性能,适用于医疗设备内部的电路连接。
    使用建议:在极端环境下使用时,建议采用重金或选择性金镀层,以提高耐腐蚀性和使用寿命。

    5. 兼容性和支持


    该产品兼容多种电子元器件和设备,尤其适合与同系列的连接器组件搭配使用。SAMTEC 提供全面的技术支持和维护服务,确保客户的设备始终处于最佳状态。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻不稳定 | 检查是否有足够的插拔次数 |
    | 连接松动 | 确保安装时的紧固力度 |
    | 环境影响下的腐蚀 | 使用重金或选择性金镀层 |

    7. 总结和推荐


    综上所述,IPS1-XX-D-XX-X 连接器组件凭借其高可靠性和广泛的适用性,在众多行业中展现出强大的竞争力。我们强烈推荐在需要高质量电连接的场合使用此产品。无论是在工业自动化还是医疗设备等领域,它都能提供卓越的性能和稳定的支持。

IPS1-120-01-L-D参数

参数
间距-配接 2.54mm
触头镀层 - 配接
额定电流 5.9A
触头镀层厚度 - 配接 250nm
排数 2
类型 插座
防护等级 -
颜色 黑色
针脚数 40pin
长*宽*高 51.18mm(长度)*4.95mm(高度)
安装方式 支架安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

IPS1-120-01-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPS1-120-01-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC IPS1-120-01-L-D IPS1-120-01-L-D数据手册

IPS1-120-01-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
