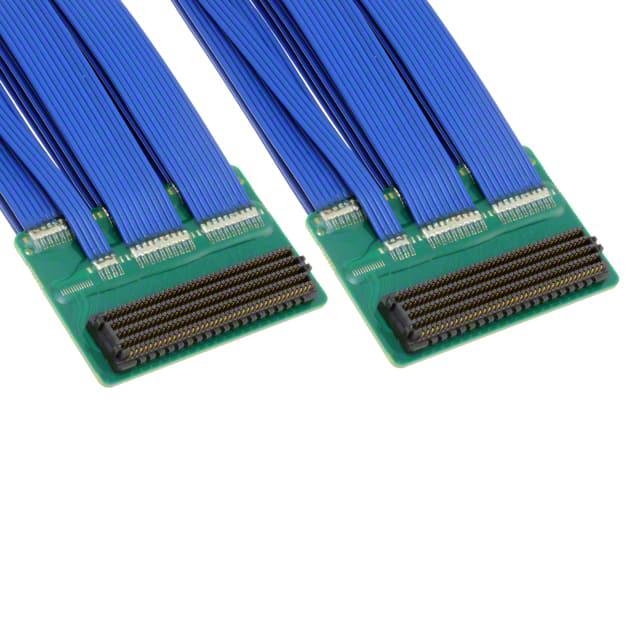

HDR-169470-01

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, HDR 系列
供应商型号: SR-HDR-169470-01
供应商: 海外现货
标准整包数: 1

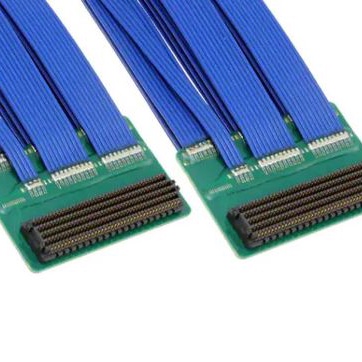

SAMTEC 矩形线缆 HDR-169470-01

HDR-169470-01概述

    电子元器件产品技术手册解析

    产品简介


    本产品为一种自定义HDR电缆组件(Custom HDR Cable Assembly),适用于各种通信和工业自动化领域。其主要用途包括信号传输、电源分配及系统连接等。通过精确设计和制造工艺,该组件旨在提供可靠的高性能连接解决方案。

    技术参数


    - 产品型号:HDR-169470-XX
    - 产品特性:
    - 导体材料:无铅处理(Lead-free processing)
    - 长度参数:
    - "A"(线缆长度):1%
    - "B"(线缆长度):1%
    - 焊接掩模:绿色
    - 电缆终止:所有电缆终端和开放焊盘位置均需用UV环氧树脂灌封
    - 公差:
    - ".XX":±0.01 [0.3]
    - ".XXX":±0.005 [0.13]
    - ".XXXX":±0.0020 [0.051]
    - 尺寸单位:除非另有说明,所有尺寸均以英寸为单位
    - 文件版本:REV 0
    - 制造商信息:
    - 地址:520 PARK EAST BLVD, NEW ALBANY, IN 47150
    - 电话:812-944-6733
    - 传真:812-948-5047
    - 邮箱:info@SAMTEC.com

    产品特点和优势


    1. 无铅处理:符合RoHS标准,环保且降低对人体健康的潜在风险。
    2. 定制化设计:能够满足不同客户的具体需求,适应多样的应用场景。
    3. 绿色焊接掩模:采用环保材料,确保长期可靠性。
    4. 高精度:线缆长度及各部分尺寸具有严格公差控制,保证连接的稳定性和准确性。

    应用案例和使用建议


    该电缆组件广泛应用于各类通信和工业自动化设备中。例如,在一个自动化生产线中,该组件可用于实现多个模块之间的高效连接,从而提高整体系统的响应速度和可靠性。使用时,建议严格按照技术手册要求进行装配,确保所有电缆终端和开放焊盘位置均灌封UV环氧树脂,以增强结构强度和稳定性。

    兼容性和支持


    该电缆组件可以与其他标准HDR接口产品配合使用。厂商提供了详尽的技术支持文档,并提供生产初期的包装管规格设定。客户可通过技术支持团队获取相关帮助。

    常见问题与解决方案


    1. 问题:UV环氧树脂未充分固化导致电缆松动。
    - 解决方案:重新检查灌封操作,确保足够时间让UV环氧树脂完全固化。
    2. 问题:焊接掩模变色。
    - 解决方案:检查是否有污染或接触不良的情况,必要时更换焊接掩模。
    3. 问题:电缆长度不符合要求。
    - 解决方案:参考手册中的尺寸公差,确保准确测量并订购合适的线缆长度。

    总结和推荐


    该自定义HDR电缆组件以其无铅处理、高精度和环保材料等特性脱颖而出,特别适合需要高可靠性的通信和工业自动化应用。鉴于其优越的性能和广泛的适用性,我们强烈推荐此产品用于相关项目中。

HDR-169470-01参数

参数
长*宽*高 250mm(长度)
零件状态 在售
包装方式 散装

HDR-169470-01厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
