CLM-145-02-G-D-A-P

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 1mm 2 90pin 2.8A 250nm 金 黑色 贴片安装 45.31mm(长度)*3.81mm(高度)
供应商型号: T4-CLM-145-02-G-D-A-P
供应商: 期货订购
标准整包数: 1

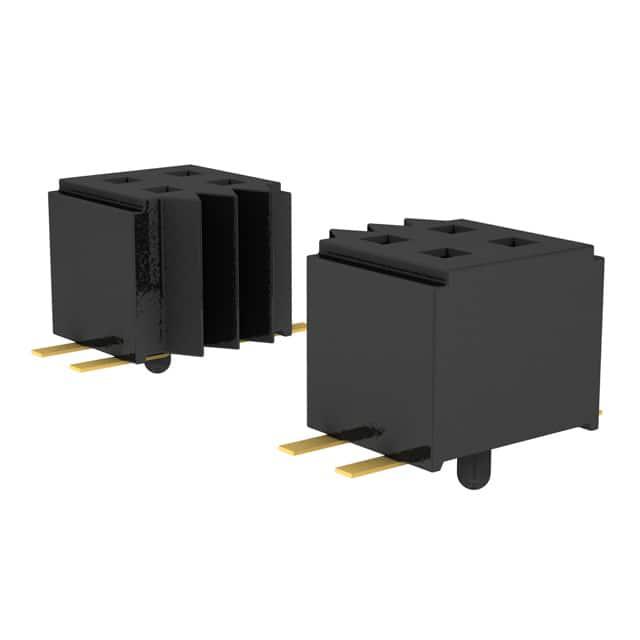

SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLM-145-02-G-D-A-P

CLM-145-02-G-D-A-P概述


    产品简介


    产品名称:CLM-1XX-XX-XX-D-XX 双排插头
    产品类型:双排表面贴装插头(SMT),提供多种引脚规格及选项。
    主要功能:用于电路板上的信号传输连接,支持不同材料和镀层选择,适用于高密度连接需求的电子设备。
    应用领域:广泛应用于通信设备、计算机主板、消费电子产品等需要高度集成和可靠连接的场合。

    技术参数


    - 位置数/行:-02 至 -50
    - 主体规格:低轮廓1mm x 1mm双排体,由LCP制成,UL 94 V0等级
    - 引脚样式规格:
    - `-F`:接触区3μ"选择性镀金,尾部本色锡
    - `-L`:接触区10μ"轻度选择性镀金,尾部本色锡
    - `-G`:接触区10μ"镀金,尾部3μ"镀金
    - `-H`:接触区30μ"重镀金,尾部3μ"镀金
    - `-LM`:接触区10μ"轻度选择性镀金,尾部本色锡
    - `-FM`:接触区3μ"选择性镀金,尾部本色锡
    - 封装选项:
    - `-P`:拾放垫,仅限位置7至50
    - `-TR`:带式包装
    - `-BE`:底部进料
    - `-PA`:带定位销的拾放垫
    - `-A`:定位销,仅限位置3至50
    - `-K`:聚酰亚胺薄膜垫
    - 材料:低轮廓1mm x 1mm双排体,由LCP制成
    - 颜色:黑色
    - 终端材料:磷青铜
    - 尺寸:见图1、图2,单位为英寸

    产品特点和优势


    产品特点:
    1. 多样化配置:提供不同的引脚规格和封装选项,满足多种应用场景的需求。
    2. 高性能材质:采用LCP材料制成,具备优异的耐热性能和机械强度。
    3. 精确的公差控制:确保产品尺寸和性能的一致性,适用于精密电路设计。
    4. 镀层多样性:多种镀层选择,满足不同的电气性能需求。
    市场竞争力:
    1. 适应性强:适用于高密度连接的多种应用场景。
    2. 可靠性高:精密制造工艺保证产品的长期稳定性和可靠性。
    3. 成本效益:多样的封装选项降低了系统设计和生产成本。

    应用案例和使用建议


    应用场景:
    1. 通信设备:如路由器、交换机等网络设备中的高速信号传输。
    2. 计算机主板:用于CPU和其他重要组件之间的信号连接。
    3. 消费电子产品:智能手机、平板电脑等便携设备中的信号接口。
    使用建议:
    1. 高密度布局:在高密度电路板上使用时,应特别注意空间利用,合理规划各部件的位置。
    2. 保持清洁:在焊接前务必清理干净,避免杂质影响焊接质量。
    3. 检查兼容性:确保所选配置与电路板及其他元器件兼容,避免不必要的返工。

    兼容性和支持


    兼容性:
    - 支持多种引脚规格和封装选项,可以灵活搭配不同的电路板设计。
    - 适用于高密度连接的应用场景,可与其他标准插头和插座配合使用。
    支持和维护:
    - 厂商提供详细的安装指南和技术文档,以帮助用户正确安装和使用。
    - 客户服务团队随时准备解答任何技术疑问,提供必要的技术支持。

    常见问题与解决方案


    常见问题:
    1. 焊点不牢固:焊接过程中,应确保温度和时间控制得当,避免焊点不牢。
    2. 接触不良:使用过程中,若出现接触不良,需检查镀层是否磨损或有杂质。
    解决方案:
    1. 重新焊接:如果焊点不牢固,可尝试重新焊接,确保焊料充分填满焊点。
    2. 清洁接触区:对于接触不良的情况,使用适当的清洁剂清洁接触区,确保无尘、无油污。

    总结和推荐


    综合评估:
    1. 优点:
    - 多样化配置:多样化的引脚规格和封装选项,适用范围广。
    - 高可靠性:精密制造工艺确保产品的高可靠性和一致性。
    - 高效耐用:采用高性能材料,确保产品在各种环境下都能稳定工作。
    2. 推荐使用:
    - 推荐用于高密度电路设计、高性能电子设备及复杂系统的信号连接。该产品在多种应用场景中表现出色,且具有较高的性价比。
    通过上述分析,CLM-1XX-XX-XX-D-XX 双排插头在高密度连接的应用中表现出色,值得在各种关键电路设计中考虑使用。

CLM-145-02-G-D-A-P参数

参数
触头镀层 - 配接
排数 2
间距-配接 1mm
防护等级 -
额定电流 2.8A
颜色 黑色
类型 Push-Pull,Receptacle
针脚数 90pin
触头镀层厚度 - 配接 250nm
长*宽*高 45.31mm(长度)*3.81mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

CLM-145-02-G-D-A-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

CLM-145-02-G-D-A-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC CLM-145-02-G-D-A-P CLM-145-02-G-D-A-P数据手册
