HLE-116-02-S-DV-BE

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 32pin 4.1A 760nm 金 黑色 贴片安装 40.64mm(长度)*6.6mm(高度)
供应商型号: 200-HLE11602SDVBE
供应商: Mouser
标准整包数: 1

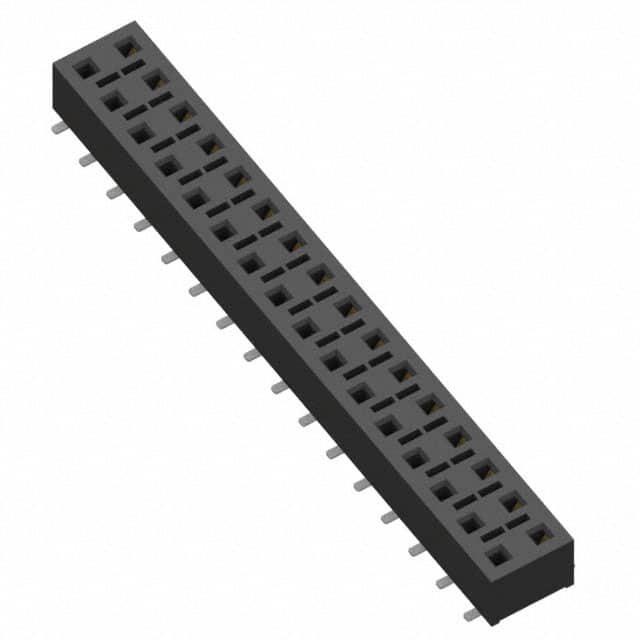

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-116-02-S-DV-BE

HLE-116-02-S-DV-BE概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是Samtec公司生产的HLE系列连接器,其中包括HLE–116–02–L–DV–K、HLE–110–02–L–DV、HLE–130–02–F–DV型号。该系列产品广泛应用于各类电子设备中,例如工业控制、通信设备、医疗设备、计算机及网络系统等。这些连接器通过其独特的机械设计和高性能材料,确保了可靠性和长久使用寿命。

    技术参数


    - 插针数:02至50
    - 插针间距:2.54mm (.100")
    - 锁定方式:包含锁定卡扣(-LC)
    - 连接方式:底插或顶插(通过不同尾部选项实现)
    - 接触材料:铍铜(BeCu)
    - 镀层:镀金(Au)或锡(Sn)覆50µ"(1.27µm)镍
    - 电流承载能力:每针4.1安培(两个电源针)
    - 电压承载能力:400VAC
    - 工作温度范围:-55°C至+125°C
    - 防罗氏符合性:是
    - 电镀可选:金闪镀层、钝化锡镀层
    - 环境条件:RoHS合规

    产品特点和优势


    - 高可靠性:采用液体结晶聚合物绝缘材料和铍铜接触材料,确保了连接器的长期稳定性和耐用性。
    - 广泛兼容性:该系列连接器可以与多种标准板型相匹配,如TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等。
    - 灵活多样的设计:提供了多种插针数和镀层选项,以满足不同的工程需求。
    - 易于安装:支持手工放置和自动贴装,方便在不同生产线上使用。

    应用案例和使用建议


    该系列产品被广泛应用在各类需要高可靠性的场合中,比如工业自动化控制系统、数据中心通信设备、高端医疗监测仪器等。对于客户而言,建议根据实际应用场景选择合适的插针数量和镀层种类,同时确保电路设计符合产品规格要求。在装配过程中应注意插拔力控制,避免过度用力造成损坏。

    兼容性和支持


    HLE系列连接器具备良好的兼容性,能与众多标准型号互配。此外,制造商提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用产品。客户还可以通过访问制造商官网获取更多技术资料和咨询专业支持。

    常见问题与解决方案


    1. 如何确保正确的插入深度?
    - 解决方案:查阅产品手册中的详细说明,确保使用正确的配件并遵循推荐的安装程序。
    2. 如何处理连接器安装过程中的断裂问题?
    - 解决方案:检查装配工具是否正确设置,避免过度施力导致零件损坏。
    3. 如何判断是否达到RoHS标准?
    - 解决方案:联系制造商确认产品通过RoHS认证,并查看相关证明文件。

    总结和推荐


    综上所述,Samtec公司的HLE系列连接器以其优良的设计和卓越的性能,在各类应用中表现出色。其多样化的配置和广泛的适用性使得它成为市场上极具竞争力的产品之一。对于寻找高可靠性和长寿命连接解决方案的客户来说,强烈推荐使用该系列连接器。

HLE-116-02-S-DV-BE参数

参数
类型 Bottom Entry,Push-Pull,Receptacle
额定电流 4.1A
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
针脚数 32pin
排数 2
防护等级 -
颜色 黑色
触头镀层 - 配接
长*宽*高 40.64mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-116-02-S-DV-BE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-116-02-S-DV-BE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-116-02-S-DV-BE HLE-116-02-S-DV-BE数据手册

HLE-116-02-S-DV-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.464 ¥ 71.5208
10+ $ 7.656 ¥ 64.6932
28+ $ 7.1064 ¥ 60.0491
56+ $ 6.372 ¥ 53.8434
112+ $ 5.8212 ¥ 49.1891
504+ $ 4.788 ¥ 40.4586
1008+ $ 3.423 ¥ 28.9244
2002+ $ 2.3835 ¥ 20.1406
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.52
