FFSD-10-D-03.38-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述:
供应商型号: Q-FFSD-10-D-03.38-01-N
供应商: 期货订购
标准整包数: 1

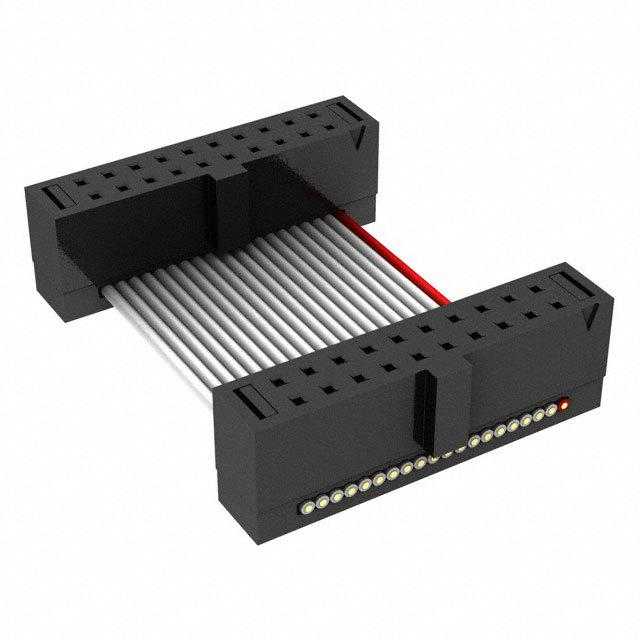

SAMTEC 矩形线缆 FFSD-10-D-03.38-01-N

FFSD-10-D-03.38-01-N概述


    产品简介


    本手册详细介绍了一种双排IDC(绝缘位移连接器)组装件——FFSD-XX-X-XX.XX-01-X-X-XXX。这种电子元器件属于电缆连接器类,主要用于信号传输和分配。它们广泛应用于各类电子设备,如通信设备、计算机硬件和工业控制系统等领域。此产品通过特定的结构设计和材料选择,为用户提供可靠的连接解决方案,确保信号的稳定传输。

    技术参数


    - 规格与尺寸:双排尺寸为0.050 x 0.050英寸(约1.27mm x 1.27mm),标准长度范围从1.00英寸(25.4mm)到12.5英寸(317.5mm)不等。长度小于12.5英寸时,公差为±0.125英寸(约3.18mm);超过12.5英寸时,公差为±1%。

    - 材料与工艺:绝缘体采用PBT UL94V-0等级,颜色为黑色;接触点采用铍铜(BeCu)材料,镀层包括镍和金,导线为30AWG,7/38股,带灰色PVC绝缘层并经过锡化处理。

    - 装配选项:提供单端和双端装配方式,其中双端装配的最小长度为4.00英寸(101.6mm)。提供多种倒装选项,如-02至-25编号位置选项,-RW(反向布线)选项等。
    - 电气特性:所有装配均需进行100%电气测试,检测短路和开路现象。此外,还进行高压测试,施加电压为630V。

    产品特点和优势


    FFSD-XX-X-XX.XX-01-X-X-XXX系列产品具有多项显著特点和优势:
    - 高度灵活性:提供多个装配长度和倒装选项,适用于不同需求的应用场合。

    - 可靠性高:采用优质材料和严格的质量控制流程,确保在各种环境下仍能稳定运行。

    - 易于安装:设计简单,便于快速安装和维护,提高生产效率。

    - 抗拉强度:配备应力缓解选项,能够承受最大5磅(约22牛顿)的直拉力。

    应用案例和使用建议


    应用案例
    FFSD-XX-X-XX.XX-01-X-X-XXX在多种电子系统中得到广泛应用。例如,在通信设备中用于信号线缆的连接,保证数据传输的稳定性和安全性;在计算机硬件中作为内部连接件,提升整体系统的集成度。
    使用建议
    - 在切割电缆时,应确保导线不会超出电缆绝缘层,避免影响接头处的连接稳定性。
    - 安装过程中要特别注意正确的插入方向,以避免误接或短路风险。
    - 定期检查连接器的状态,对于长期使用的部件建议及时更换,以保持良好的电气性能。

    兼容性和支持


    FFSD-XX-X-XX.XX-01-X-X-XXX系列组件与大部分常见类型的电缆和设备相兼容。制造商提供了全面的技术支持和服务,包括详细的安装指南、用户手册和技术文档等资源,方便用户随时查阅。

    常见问题与解决方案


    问题1:如何确定正确的装配长度?
    解决方案:根据实际应用需求选择合适的长度,同时参考手册中的具体说明和示意图进行确认。
    问题2:如何进行电缆切割?
    解决方案:严格按照手册中的指示操作,确保导线不超出电缆绝缘层,以保持良好的电接触。
    问题3:如何正确识别第一个位置标识?
    解决方案:参照手册中提供的图示,通过颜色标记或符号来准确判断第一个位置。

    总结和推荐


    综上所述,FFSD-XX-X-XX.XX-01-X-X-XXX系列电子元器件凭借其高可靠性和多功能性,在众多应用场合中表现出色。无论是对安装便捷性的追求还是对产品品质的要求,该系列产品都能满足用户的需求。因此,强烈推荐使用FFSD-XX-X-XX.XX-01-X-X-XXX系列产品以获得最佳性能体验。

FFSD-10-D-03.38-01-N参数

参数
零件状态 在售

FFSD-10-D-03.38-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-10-D-03.38-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-10-D-03.38-01-N FFSD-10-D-03.38-01-N数据手册

FFSD-10-D-03.38-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 20.9102 ¥ 173.555
25+ $ 18.1356 ¥ 150.5256
50+ $ 15.5359 ¥ 128.948
100+ $ 10.8311 ¥ 89.8982
250+ $ 9.9143 ¥ 82.2884
500+ $ 8.0545 ¥ 66.852
2250+ $ 6.2228 ¥ 51.6493
5750+ $ 5.8227 ¥ 48.3284
12500+ $ 5.3221 ¥ 44.1731
库存: 100
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1735.55
