HLE-111-02-F-DV-BE-A-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 22pin 4.1A 76nm 金 黑色 贴片安装 27.94mm(长度)*6.6mm(高度)
供应商型号: 200-HLE1112FDVBEAKTR
供应商: Mouser
标准整包数: 1

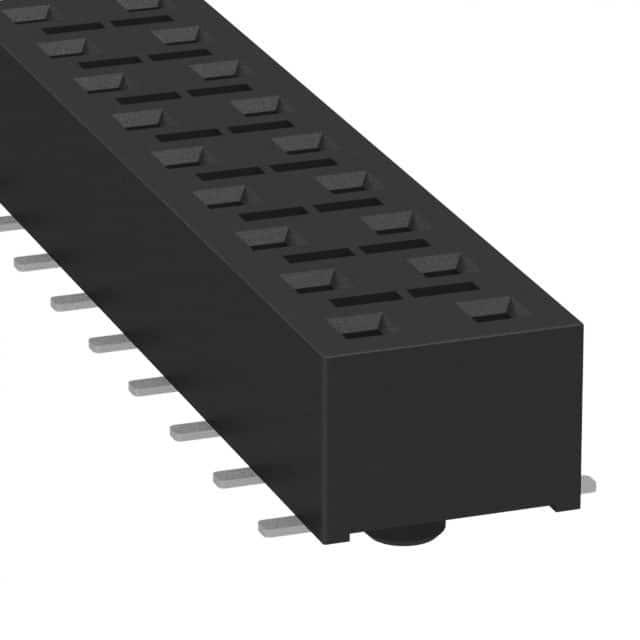

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-111-02-F-DV-BE-A-K-TR

HLE-111-02-F-DV-BE-A-K-TR概述

    HLE系列电子元器件产品技术手册

    1. 产品简介


    HLE系列(High-Low Edge)电子元器件是一种高可靠性的插拔式连接器,主要用于需要高效信号传输的应用场合。HLE系列广泛应用于各种电子设备中,如工业自动化、通信设备、医疗设备和汽车电子系统等。通过提供稳定的电气性能和广泛的兼容性,HLE系列在市场中具有较强的竞争力。

    2. 技术参数


    - 电镀选项: Au or Sn over 50 µ" (1.27 µm) Ni
    - 接触材料: BeCu
    - 电流承载能力: 4.1 A per pin (2 pins powered)
    - 电压等级: 400 VAC
    - 工作温度范围: -55 °C to +125 °C
    - 插入深度: (1.78 mm) .070" to (3.43 mm) .135", pass-through, 或 (2.59 mm) .102" min plus board thickness for bottom entry
    - 包装选项: Tape & Reel Packaging, 最大位置数为29个
    - 兼容接口: TSW, MTSW, DW, EW, ZW, TLW, TSM, MTLW, HW

    3. 产品特点和优势


    HLE系列连接器的主要特点是成本效益高且可靠性强。其独特的设计使得即使在极端环境下也能保持良好的电气性能。此外,该系列产品通过提供多种电镀和尾部选项,满足不同应用场景的需求。HLE系列的多路布局选项使其成为复杂电路设计的理想选择。

    4. 应用案例和使用建议


    - 工业自动化: HLE系列连接器在工业自动化领域广泛应用,可实现高效的数据传输和可靠的信号传输。
    - 医疗设备: 在医疗设备中,HLE系列连接器可以提供极高的稳定性和准确性,确保医疗设备的正常运行。
    - 通信设备: HLE系列连接器在通信设备中应用广泛,确保高速数据传输的可靠性。
    使用建议: 在设计复杂的电路时,考虑到HLE系列连接器的高度可靠性和稳定性,可以选择多个位置并行布局以提高整体系统的可靠性。

    5. 兼容性和支持


    HLE系列连接器可与多种其他电子元器件和设备兼容,包括但不限于TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW。制造商Samtec提供全面的支持服务,包括定制设计和特定应用的技术支持。

    6. 常见问题与解决方案


    - 问题: 插入深度不一致
    - 解决方案: 检查连接器安装是否正确,确保符合规范的插入深度。
    - 问题: 连接器无法锁定
    - 解决方案: 确认锁紧卡扣是否已正确安装,确保连接器锁定到位。
    - 问题: 接触不良
    - 解决方案: 清理接触点,确保无灰尘和氧化物,重新安装后检查接触是否良好。

    7. 总结和推荐


    综上所述,HLE系列连接器凭借其高可靠性、稳定的电气性能和广泛的应用范围,在众多应用场景中表现出色。其多样化的电镀和尾部选项以及优秀的兼容性使其在市场上具备极强的竞争力。因此,我们强烈推荐HLE系列连接器用于需要高效信号传输的电子设备中。
    本文通过对HLE系列连接器的技术手册进行详细解析,希望对读者在选择和使用该系列产品时有所帮助。

HLE-111-02-F-DV-BE-A-K-TR参数

参数
针脚数 22pin
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 76nm
类型 Bottom Entry,Push-Pull,Receptacle
间距-配接 2.54mm
颜色 黑色
排数 2
额定电流 4.1A
长*宽*高 27.94mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-111-02-F-DV-BE-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-111-02-F-DV-BE-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-111-02-F-DV-BE-A-K-TR HLE-111-02-F-DV-BE-A-K-TR数据手册

HLE-111-02-F-DV-BE-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8295 ¥ 32.3593
25+ $ 3.399 ¥ 28.7216
50+ $ 3.0996 ¥ 26.1916
100+ $ 2.7432 ¥ 23.18
700+ $ 2.499 ¥ 21.1166
1400+ $ 2.142 ¥ 18.0999
4900+ $ 1.596 ¥ 13.4862
库存: 575
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.35
直接购买
加入购物车
