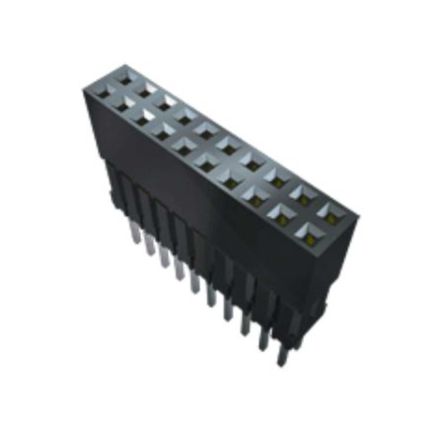

ESQ-102-14-G-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距4p双排排母 插座, ESQ系列, 垂直, 通孔安装
供应商型号: 200-ESQ10214GD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-102-14-G-D

ESQ-102-14-G-D概述


    产品简介


    本文将介绍Samtec公司的ESW和ESQ系列电子元器件,这些产品主要用于连接器领域,具有高可靠性和良好的电气性能。ESQ系列特别适用于自嵌套插座(Self Nesting Sockets),而ESW系列则提供焊接尾部(Solder Tail),使其在不同应用场景中具有广泛的适用性。

    技术参数


    - 接口类型:ESQ和ESW系列
    - 引脚数量:1至36针,可按行数选择
    - 引脚间距:2.54 mm (0.100") 和5.08 mm (0.200")
    - 接触材料:磷青铜
    - 镀层选项:金(Au)或锡(Sn)覆盖50 µ" (1.27 µm) 镍
    - 电流承载能力:
    - ESW/TSW:每针5.2 A(2个针供电)
    - ESQ/TSW:每针5.7 A(2个针供电)
    - 电压等级:550 VAC(与TSW或ESQ配合使用)
    - 工作温度范围:
    - 金镀层:-55 °C 至 +125 °C
    - 锡镀层:-55 °C 至 +105 °C
    - 插入深度:3.68 mm (0.145") 至 6.35 mm (0.250")
    - 最大插拔次数:100次(10 µ" (0.25 µm) Au)
    - 尺寸:根据具体型号,B和A尺寸有所不同
    - 兼容性:与TSW, MTSW, EW, MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH, HTSS等接口兼容
    - 认证:RoHS合规,波峰焊接

    产品特点和优势


    - 高可靠性:通过严格的测试和认证,确保长期稳定的电气性能。
    - 宽工作温度范围:适用于各种极端环境。
    - 多样化配置:引脚数量和间距灵活可选,满足不同应用需求。
    - 自嵌套插座设计:ESQ系列提供了更可靠的机械连接,减少了误插的可能性。
    - 低插入力:部分型号提供低插入力版本,便于组装和维护。

    应用案例和使用建议


    - PC/104™ J1/P1 "Stackthrough" 连接器:
    - 标准插入力:ESQ-132-14-G-D
    - 低插入力:ESQ-132-39-G-D

    使用时应注意保持适当的插入深度,以避免损坏连接器。
    - PC/104™ J1 "Non-Stackthrough" 连接器:
    - 标准插入力:ESQ-132-12-G-D
    - 低插入力:ESQ-132-37-G-D

    这类连接器适用于需要固定位置的应用,建议使用锁定引脚(Locking Lead)来增强稳定性。

    兼容性和支持


    ESW和ESQ系列与多种标准接口兼容,包括TSW, MTSW, EW, MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH, HTSS等。Samtec公司提供全面的技术支持和维护服务,以确保用户能够充分利用这些连接器的优势。

    常见问题与解决方案


    1. 连接器无法正常插入:
    - 解决方法:检查引脚间距是否匹配,确保插入深度正确。
    2. 连接不稳定:
    - 解决方法:使用锁定引脚(Locking Lead)来增加稳定性。
    3. 电气性能不佳:
    - 解决方法:确认引脚镀层是否正确安装,更换为符合要求的镀层。

    总结和推荐


    综上所述,Samtec的ESW和ESQ系列连接器凭借其高可靠性、宽工作温度范围和多样化配置,在多个应用领域展现出显著的优势。它们广泛应用于工业控制、通讯设备和计算机系统等领域。我们强烈推荐这些产品用于需要高稳定性和高性能连接的应用场合。如果您对特定型号的具体参数和技术细节感兴趣,可以通过访问www.samtec.com获取更多详细信息。

ESQ-102-14-G-D参数

参数
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接
额定电流 5.7A
针脚数 4pin
排数 2
类型 Elevated Socket,Push-Pull
触头镀层厚度 - 配接 510nm
防护等级 -
长*宽*高 5.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
