首页  >  产品百科  >  IJ5C-02-0100-S-D-NUS-1

IJ5C-02-0100-S-D-NUS-1

产品分类: 同轴线缆
厂牌: SAMTEC

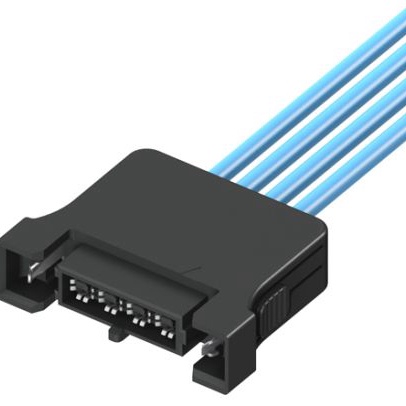

产品描述: Samtec CTB-2650F-1同轴电缆, IJ5C系列, 100mm长, IsoRate公插转IsoRate公插, 50 Ω, 蓝色
供应商型号: Q-IJ5C-02-0100-S-D-NUS-1
供应商: 期货订购
标准整包数: 1
SAMTEC 同轴线缆 IJ5C-02-0100-S-D-NUS-1

IJ5C-02-0100-S-D-NUS-1概述

    IJ5C系列高性能射频同轴电缆组件技术手册

    产品简介


    本手册介绍了IJ5C系列高性能射频同轴电缆组件。该系列产品采用26 AWG同轴电缆制成,具有单端或双端配置选择,支持1至8个位置,旨在提供卓越的电气特性和可靠性。该系列组件适用于多种高频通信和测试设备中,满足严格的工业标准和规范要求。

    技术参数


    - 电缆类型:26 AWG同轴电缆
    - 端口数量:1至8个
    - 端口配置:单端或双端
    - 接触材料:铜合金
    - 绝缘材料:黑LCP(聚芳酯)
    - 介电材料:黑LCP(聚芳酯)
    - 镀层:金(50 µ"镍镀层上)
    - 操作温度范围:-40°C至+90°C
    - 额定电流:
    - 单端电缆:2.5A
    - 双端电缆:5A
    - 阻抗:50Ω
    - 插入损耗:3dB @ 9.5GHz / 19.0Gbps
    - 回波损耗:15dB @ 2.2GHz / 4.4Gbps
    - 隔离度:60dB @ 3.1GHz / 6.2Gbps
    - RoHS合规性:是

    产品特点和优势


    IJ5C系列射频同轴电缆组件具备多项独特功能和优势:
    - 高可靠性:采用正向锁定系统设计,确保连接稳固可靠。
    - 优异的电气性能:低插入损耗和高隔离度,适用于高速信号传输和射频应用。
    - 灵活的配置选项:提供1至8个位置的选择,满足不同应用需求。
    - 环境适应性强:宽泛的操作温度范围使其适用于各种恶劣环境。

    应用案例和使用建议


    IJ5C系列广泛应用于通信、雷达、测试测量设备等领域。以下是两个典型的应用实例:
    1. 通信设备:用于无线基站中的天线连接,确保稳定的信号传输。
    2. 测试测量设备:在高速示波器和信号发生器中作为可靠的电缆连接。
    使用建议:
    - 在安装过程中确保端口正确对齐,避免物理损伤。
    - 定期检查电缆弯曲半径,确保其不低于制造商推荐值(单端3.175mm,双端12.7mm)。
    - 注意保持良好的接地和屏蔽,以最大限度地减少外部干扰。

    兼容性和支持


    IJ5C系列与特定型号的连接器(如IP5)兼容,能够无缝集成到现有的系统中。Samtec公司提供了详尽的技术支持和售后服务,包括在线资源(如www.samtec.com?IJ5C)和直接联系Sig技术支持团队(sig@samtec.com)。

    常见问题与解决方案


    1. 问题:插入损耗过高。
    - 解决方案:检查电缆弯曲半径是否符合要求,确保连接处无物理损伤。
    2. 问题:连接不稳定。
    - 解决方案:确认正向锁定系统是否正确安装并锁紧,必要时重新安装。
    3. 问题:信号质量差。
    - 解决方案:检查屏蔽是否完好,确保良好的接地和屏蔽措施。

    总结和推荐


    综上所述,IJ5C系列射频同轴电缆组件凭借其卓越的电气性能、可靠的机械结构和广泛的应用兼容性,在众多高频通信和测试测量设备中表现出色。我们强烈推荐此产品用于需要高稳定性和低插入损耗的应用场合。

IJ5C-02-0100-S-D-NUS-1参数

参数
长*宽*高 100mm(长度)
安装方式 导线安装

IJ5C-02-0100-S-D-NUS-1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IJ5C-02-0100-S-D-NUS-1数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴线缆 SAMTEC IJ5C-02-0100-S-D-NUS-1 IJ5C-02-0100-S-D-NUS-1数据手册

IJ5C-02-0100-S-D-NUS-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.8585 ¥ 281.0256
10+ $ 32.5717 ¥ 270.3453
25+ $ 28.2288 ¥ 234.2992
50+ $ 24.1895 ¥ 200.7731
100+ $ 16.2637 ¥ 134.9891
250+ $ 15.2042 ¥ 126.1945
500+ $ 13.097 ¥ 108.7055
1250+ $ 10.9759 ¥ 91.0997
3250+ $ 10.2762 ¥ 85.2923
7000+ $ 9.3855 ¥ 77.8995
库存: 100
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 281.02
