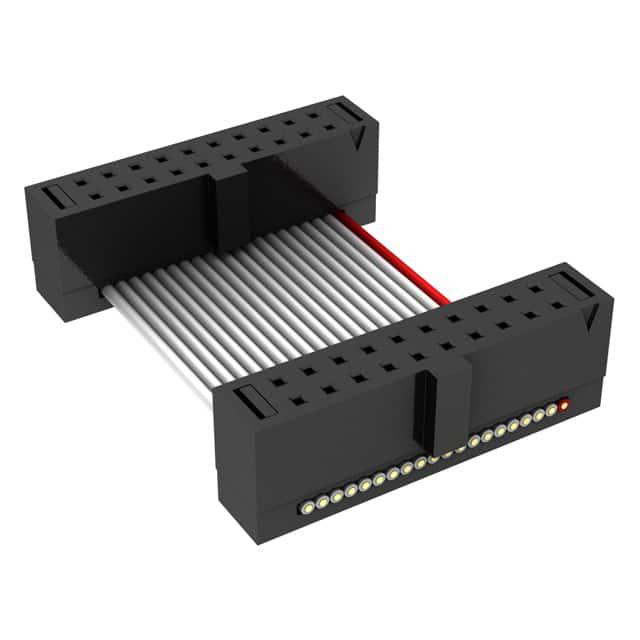

FFSD-10-D-15.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 20 路, 美国线规 30 awg
供应商型号: 3551314
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 FFSD-10-D-15.00-01-N

FFSD-10-D-15.00-01-N概述

    电子元器件产品技术手册

    产品简介


    本手册介绍了由Samtec公司生产的双行排针式IDC连接器(IDC Assembly)。这类产品广泛应用于电信、计算机网络、工业自动化、汽车电子等领域,用于实现不同电路板之间的可靠电连接。IDC连接器采用标准的25针双排设计,每个连接器均包含25个位置,适用于30 AWG规格的电线。此型号具备多种选项配置,可根据具体应用场景进行选择。

    技术参数


    - 连接器类型:双行排针式IDC连接器
    - 针数:25
    - 电缆规格:30 AWG,7/38,带灰色PVC绝缘层
    - 接触材料:铍铜(BeCu)
    - 镀层:0.000010英寸金镀层和0.000050英寸镍镀层
    - 绝缘体材料:PBT UL94V-0,黑色
    - 装配长度:根据所选选项,长度最小为1.00英寸(25.4mm)至4.00英寸(101.6mm)之间
    - 过孔长度:0.200英寸至0.003英寸
    - 公差:见具体尺寸

    产品特点和优势


    1. 高可靠性:IDC连接器采用了优质材料和镀层,确保长期使用中的稳定性和可靠性。
    2. 灵活配置:通过多种选项配置,如反向接线(-RW)、链式结构(-D“XX”)、中间和外侧反转(-M, -O)等,能够满足不同应用场景的需求。
    3. 易于安装:单端或双端装配方式,简化了组装过程,提高了生产效率。
    4. 高性能测试:所有组装件经过100%电气测试,确保短路和开路问题得到有效控制。
    5. 抗拉强度:带有防拉伸设计的版本可承受高达5磅(22牛顿)的直线拉力。

    应用案例和使用建议


    1. 电信行业:用于电话交换机、路由器等设备的内部连接。
    2. 计算机网络:适合作为服务器和交换机之间的连接。
    3. 工业自动化:应用于机器间的信号传输和控制系统连接。
    4. 汽车电子:提供可靠的数据通信接口。
    使用建议:
    - 在切割电缆时,确保导体不超出绝缘层,同时遵循手册中给出的工艺指示,以避免导体损坏。
    - 确保红色电线连接到第一个位置指示器的一侧或相反侧,根据选项配置确定正确的方向。
    - 遵循制造商提供的安装指南,尤其是关于应力释放部分的规定,以防止电缆在受力后松动或断裂。

    兼容性和支持


    该连接器系列具有广泛的兼容性,可以与其他标准IDC插座配合使用。Samtec公司为客户提供全面的技术支持和售后服务,包括但不限于:
    - 详细的安装指南和技术文档
    - 客户服务热线:812-944-6733
    - 官方电子邮件:info@samtec.com

    常见问题与解决方案


    1. 导体伸出绝缘层
    解决方案:严格按照手册中的工艺指导操作,确保导体不超过绝缘层的长度限制。

    2. 连接松动
    解决方案:检查是否有足够的防拉伸装置安装,以及连接是否正确插入并锁定。
    3. 电气测试失败
    解决方案:重新检查所有电气连接点,确保没有短路或断路现象发生。

    总结和推荐


    总体而言,这款IDC连接器凭借其高可靠性、灵活性和易用性,在众多应用场景中表现出色。特别是在需要高密度布线和快速组装的场合下,它的优势尤为明显。我们强烈推荐在上述领域中考虑使用这款产品。

FFSD-10-D-15.00-01-N参数

参数
长*宽*高 381mm(长度)
零件状态 在售
包装方式 散装

FFSD-10-D-15.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-10-D-15.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-10-D-15.00-01-N FFSD-10-D-15.00-01-N数据手册

FFSD-10-D-15.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92.125
10+ ¥ 92.125
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.12
直接购买
