FFSD-08-D-11.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述:
供应商型号: Q-FFSD-08-D-11.00-01-N
供应商: 期货订购
标准整包数: 1

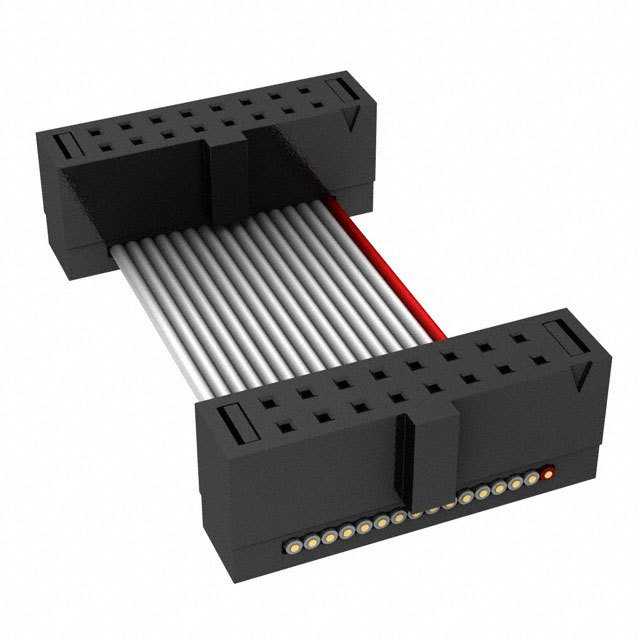

SAMTEC 矩形线缆 FFSD-08-D-11.00-01-N

FFSD-08-D-11.00-01-N概述

    电子元器件技术手册:双排IDC连接器

    产品简介


    本文档介绍的是由Samtec公司生产的一款双排IDC(绝缘位移连接器)连接器。该产品专为数据传输和信号处理设计,适用于各种电子设备中。IDC连接器通过绝缘位移技术实现导线与端子间的电气连接,广泛应用于计算机、通信设备、仪器仪表等领域。

    技术参数


    - 型号编号:FFSD-XX-X-XX.XX-01-X-X-XXX
    - 材料:绝缘体采用PBT UL94V-0材质,颜色为黑色;接触片采用铍铜材质。
    - 电镀方式:接触点表面电镀金过镍,厚度分别为0.00001英寸和0.00005英寸。
    - 电线规格:采用30 AWG,7/38绞合带灰色PVC绝缘层的镀锡导线。
    - 组装长度:所有包含-D“XX”选项的产品,最小组装长度为4.00英寸[101.6毫米];其他选项则为1.00英寸[25.4毫米]。
    - 位置数:位置范围从-02至-25,每个行内的位置数可根据具体需求调整。
    - 电缆超长:电缆超出连接器部分的最大值为0.200英寸[-0.003+0.006英寸],公差为±0.125英寸(对于长度小于12.5英寸的产品)或±1%(对于长度大于等于12.5英寸的产品)。
    - 组装方式:支持单端和双端组装,可通过选择不同的尾端风格(-S:单端;-D:双端)来实现。
    - 极化标记:可选极化标记(-N),但不适用于-02至-04号位置的产品。

    产品特点和优势


    1. 多功能性:可根据不同的应用场景选择多种安装和配置选项。
    2. 高可靠性:通过金镍复合镀层提高电气连接的稳定性和耐用性。
    3. 易于组装:利用绝缘位移技术简化安装过程,无需额外的压接工具。
    4. 广泛兼容性:适用于不同类型的电路板和电缆,满足多样化的系统集成需求。
    5. 高强度:带有防拉力功能,可在一定程度上抵抗外部力量对连接部位的影响。

    应用案例和使用建议


    - 数据传输系统:可用于高速数据传输的服务器和交换机间,保证信号传输的稳定性。
    - 通信设备:在电话交换机和其他电信基础设施中作为可靠的信号接口。
    - 自动化控制:用于工业自动化控制系统中的传感器与执行器之间的连接。
    - 建议使用场景:在实际应用中,应确保电缆切割时导线不超过电缆厚度的25%,以避免影响电气性能。对于较长的电缆长度,建议增加适当的电缆管理措施以保持整齐有序。

    兼容性和支持


    - 兼容性:本款连接器可以与市面上常见的PCB和电缆类型进行良好匹配,适用范围广。
    - 技术支持:制造商提供详细的安装指南和技术文档,并承诺100%电气测试及耐高压测试,确保产品质量可靠。

    常见问题与解决方案


    1. 问:如何确定正确的连接器型号?
    - 答:根据所需位置数、极化方式、组装长度等因素,在制造商提供的选型手册中查找对应的型号。
    2. 问:遇到接触不良的问题怎么办?
    - 答:检查导线是否完全插入到位,确认电镀层没有受到损害,并确保电缆切割符合规范要求。
    3. 问:电缆长度不符合预期怎么办?
    - 答:按照制造商提供的长度公差范围重新裁剪电缆,并注意不要让导线超过电缆绝缘层的极限。

    总结和推荐


    这款双排IDC连接器凭借其高效的连接效率、稳定的性能表现以及广泛的兼容性,在众多应用场景中展现了其独特的优势。虽然初始成本相对较高,但考虑到其长期运行的稳定性和较低的维护需求,非常值得在专业领域内推广使用。如果您需要一款既安全又可靠的数据传输解决方案,它将是一个理想的选择。

FFSD-08-D-11.00-01-N参数

参数
零件状态 在售

FFSD-08-D-11.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-08-D-11.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-08-D-11.00-01-N FFSD-08-D-11.00-01-N数据手册

FFSD-08-D-11.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
