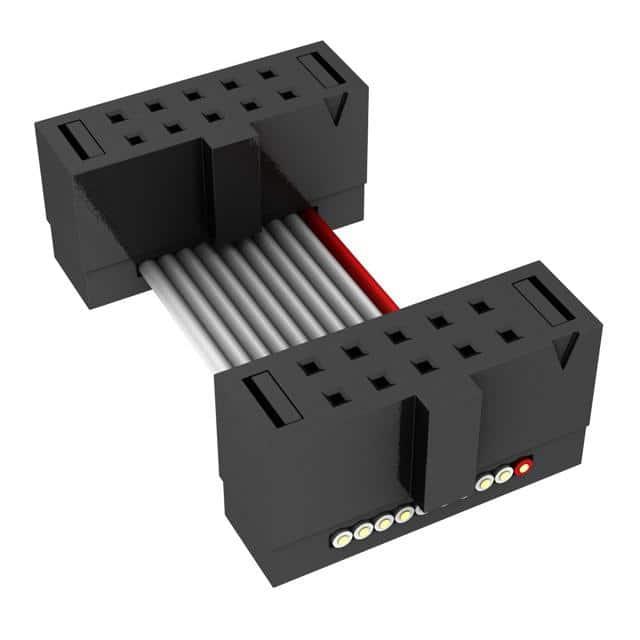

FFSD-05-D-14.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Cable Assembly 0.35m 30AWG 1.27mm 10 to 10 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: 200-FFSD05D14.0001N
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 FFSD-05-D-14.00-01-N

FFSD-05-D-14.00-01-N概述


    产品简介


    本文档详细介绍了一款由Samtec公司生产的双排IDC(绝缘位移连接器)组装件。该组装件是一种用于高速数据传输和电力分配的高性能连接器,广泛应用于通信设备、计算机网络、工业自动化控制系统等多个领域。

    技术参数


    - 位置数:从2到25个位置不等。
    - 引脚样式:单端(-S)和双端(-D)。
    - 装配长度:包括可选长度,其中所有使用-D"XX"选项的最小长度为4.00 mm(101.6 mm),其他选项的最小长度为1.00 mm(25.4 mm)。
    - 反向布线选项:仅适用于部分型号(-D"XX"选项)。
    - 极化标记:通过极化缺口进行标识(-N选项),且某些特定选项不可用。
    - 公差:长度和宽度尺寸的公差范围为±0.125 mm至±1%。
    - 材料:绝缘体为PBT UL94V-0,颜色为黑色;触点材质为铍铜(BeCu)。
    - 电缆:30 AWG 7/38规格的绞合导线,带有灰色PVC绝缘层,且进行了镀锡处理。
    - 镀层:触点镀金厚度为0.000010英寸,底层镀镍厚度为0.000050英寸,其余镀锡厚度为0.000200英寸,底层镀镍厚度为0.000050英寸。

    产品特点和优势


    该IDC组装件的主要优势在于其坚固耐用的设计和高性能表现。例如,它具有耐久的镀层,确保长时间内保持良好的电气接触和可靠性。此外,通过使用Daisy Chain(菊花链)选项,该组件可以实现更灵活的电路布局,方便设计者在空间受限的应用场景中使用。同时,它还提供了多种选择,如不同的引脚样式和极化标记,满足不同应用需求。

    应用案例和使用建议


    该IDC组装件适合用于需要高密度布线和可靠连接的各种场合。例如,在一个工业自动化系统中,它可以用于连接复杂的传感器和执行机构。使用时,应注意以下几点:
    - 在切割电缆时,要确保导线不超过电缆绝缘层25%的厚度,以避免影响性能。
    - 对于长度小于317.5 mm的电缆,允许的公差为±0.125 mm;对于长度大于317.5 mm的电缆,则允许的公差为±1%。

    兼容性和支持


    该IDC组装件具有较强的兼容性,可用于多种不同规格的电缆,并且支持多种配置选项,以满足不同应用场景的需求。Samtec公司提供了全面的技术支持和维护服务,包括电气测试、故障排查和售后服务等。

    常见问题与解决方案


    - 问题:如何处理过长的导线?
    - 解决方案:确保导线不超过电缆绝缘层25%的厚度,以避免影响性能。
    - 问题:如何测试连接器的电气性能?
    - 解决方案:所有组装件都要进行100%的电气短路和开路测试,以确保电气性能可靠。

    总结和推荐


    总体而言,这款由Samtec公司生产的双排IDC组装件具备优良的电气性能和灵活性,适用于多种复杂应用。其耐久的镀层、精确的公差控制和多种配置选项使其在市场上具备较强的竞争力。因此,强烈推荐该产品用于对连接器性能要求较高的应用场景。

FFSD-05-D-14.00-01-N参数

参数
长*宽*高 355.6mm(长度)
零件状态 在售
包装方式 散装

FFSD-05-D-14.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-05-D-14.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-05-D-14.00-01-N FFSD-05-D-14.00-01-N数据手册

FFSD-05-D-14.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.168 ¥ 119.7196
10+ $ 12.3444 ¥ 104.3102
25+ $ 11.5128 ¥ 97.2832
50+ $ 10.6488 ¥ 89.9824
100+ $ 9.4176 ¥ 79.5787
250+ $ 8.127 ¥ 68.6732
500+ $ 6.4785 ¥ 54.7433
1000+ $ 5.3655 ¥ 45.3385
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 119.71
