FFSD-13-D-04.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 26 路, 美国线规 30 awg, 灰色
供应商型号: 5077487
供应商: 海外现货
标准整包数: 1

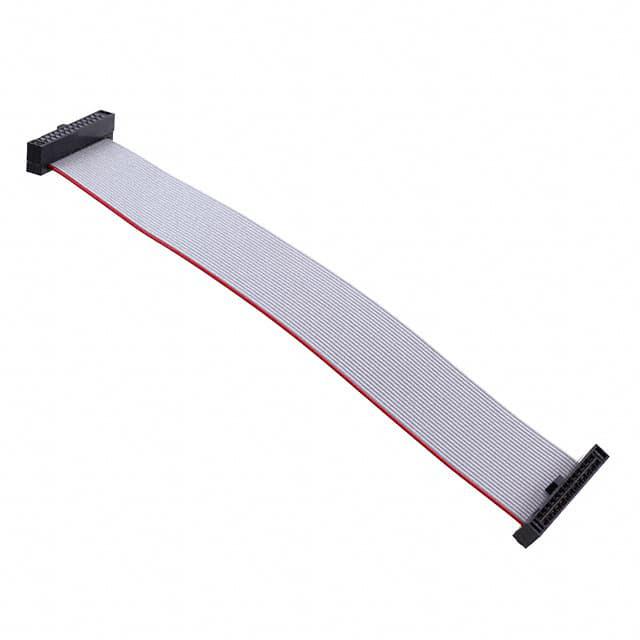

SAMTEC 矩形线缆 FFSD-13-D-04.00-01-N

FFSD-13-D-04.00-01-N概述


    产品简介


    FFSD系列双排IDC女式连接器是一款高性能电子元件,专为多种工业及消费类电子应用设计。其主要功能是提供可靠且高效的信号传输,通过多引脚布局实现高效的空间利用率。这款连接器广泛应用于通信设备、工业控制、医疗仪器以及消费电子产品等领域。

    技术参数


    以下是FFSD系列连接器的主要技术规格:
    - 连接器类型: 双排IDC(绝缘位移连接)
    - 接触材料: 铍铜(BeCu),接触面镀金(标准0.000010英寸)。
    - 引脚数量: 支持-02至-25引脚配置(每行引脚数)。
    - 电缆规格: 支持30AWG七股绞合带灰色PVC绝缘线缆,端部预处理(搪锡)。
    - 工作电压: 630V耐压测试。
    - 工作温度范围: 标准设计通常支持-40°C至+85°C环境条件。
    - 插拔寿命: 超过500次插拔周期。
    - 尺寸: 宽度0.050英寸×0.050英寸,长度根据引脚数变化,最小为1.00英寸(25.4毫米)。
    - 镀层选项: 提供金(标准)或金/锡混合镀层选择。

    产品特点和优势


    1. 高效空间利用: 双排设计最大化了有限空间内的引脚密度,适用于紧凑型应用。
    2. 高可靠性: 使用耐用的铍铜材料和优质镀金工艺确保长期稳定的电性能。
    3. 多样化定制选项: 提供多种引脚排列、电缆长度、接线方式以及逆向极化选项,以满足不同需求。
    4. 易于安装与维护: 支持标准化工具安装,并具有明确的安装指示标识。
    5. 环保设计: 符合RoHS标准,采用无铅制造工艺,对环境友好。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 用于控制面板之间的信号传输,尤其是在机器视觉系统中。
    - 医疗设备: 在需要稳定信号连接的小型医疗仪器中,如便携式心电图仪。
    - 通信设备: 高速数据链路连接,要求可靠性和长寿命。
    使用建议:
    - 在布线时注意电缆导体不应超出绝缘外缘,确保导体长度不超过电缆厚度的50%,以防止过热或短路。
    - 根据具体应用需求选择合适的镀层(如0.000010英寸金或0.000200英寸锡)。
    - 对于需要高强度连接的场景,建议选择带应力缓解功能(-SR)的版本。

    兼容性和支持


    - 兼容性: FFSD系列支持广泛的行业标准,能够无缝集成到现有系统中。此外,所有连接器均与相关标准保持一致,例如UL94V-0阻燃认证。
    - 技术支持: Samtec公司提供全面的技术支持服务,包括样品供应、工程指导和售后维护,确保客户无忧使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法完全插入插座 | 检查引脚是否对齐,确认电缆长度符合要求。 |
    | 插拔过程中出现接触不良 | 检查镀层是否氧化或损坏,必要时更换连接器。 |
    | 连接器承受应力后变形 | 确保使用具有应力缓解功能的型号(如-SR)。 |

    总结和推荐


    FFSD系列双排IDC连接器凭借其高精度、高可靠性以及丰富的定制选项,在工业和消费电子领域展现了强大的竞争力。其灵活的设计能够适应多样化的应用场景,而Samtec公司的全面技术支持进一步增强了其市场吸引力。因此,对于需要高性能连接器的项目,我们强烈推荐选用FFSD系列作为首选解决方案。

FFSD-13-D-04.00-01-N参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 散装

FFSD-13-D-04.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-13-D-04.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-13-D-04.00-01-N FFSD-13-D-04.00-01-N数据手册

FFSD-13-D-04.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 120.2942
75+ ¥ 116.9164
200+ ¥ 112.1152
库存: 34
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 120.29
