CLM-107-02-L-D-K-TR

厂牌: SAMTEC
产品描述: Samtec 1mm间距14p双排排母 插座, CLM系列, 直角, 表面
供应商型号: CLM-107-02-L-D-K-TR
供应商: Master
标准整包数: 10

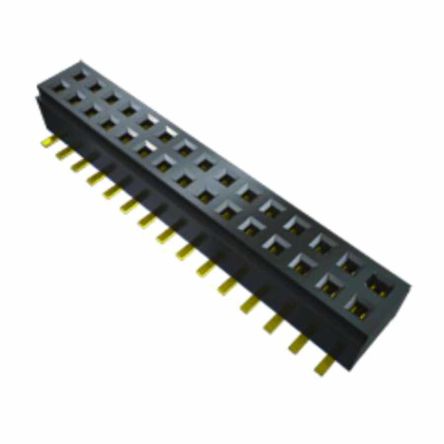

SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLM-107-02-L-D-K-TR

CLM-107-02-L-D-K-TR概述


    产品简介


    产品类型和主要功能
    本文档介绍了由Samtec公司生产的CLM-1XX-XX-XX-D-XX系列电子元器件。该系列属于双排表面贴装连接器,具备出色的电气性能和可靠性,适用于各种高性能电子产品和系统。其主要功能是通过提供可靠且稳定的电气连接来满足现代电子设备的需求。
    应用领域
    该系列连接器广泛应用于计算机、通讯设备、医疗仪器、工业控制、汽车电子等领域。其小巧轻便的设计使得它在空间受限的应用中表现出色。

    技术参数


    - 产品尺寸:低轮廓设计,主体尺寸为1mm x 1mm,每行可安装2至50个位置。
    - 引脚镀层选项:
    - F:选择性金镀3µ"(接触区)+ 姜铜锡10µ"(尾部)
    - L:选择性金镀10µ"(接触区)+ 姜铜锡10µ"(尾部)
    - G:金镀10µ"(接触区)+ 3µ"(尾部)
    - H:重金镀30µ"(接触区)+ 3µ"(尾部)
    - LM:选择性金镀10µ"(接触区)+ 姜铜锡10µ"(尾部)
    - FM:选择性金镀3µ"(接触区)+ 姜铜锡10µ"(尾部)
    - 其他选项:
    - P:选择性提供拾放垫(仅适用于第7到50位)
    - TR:带载卷带包装
    - BE:底部进入式(仅限底部)
    - PA:带对准销的拾放垫
    - A:对准销
    - K:聚酰亚胺薄膜垫
    - FR:全卷带包装

    产品特点和优势


    - 高可靠性:采用优质材料和精密制造工艺,确保长期稳定可靠的电气连接。
    - 多变配置:丰富的镀层和选项组合,适应不同应用需求。
    - 空间节省:低轮廓设计,适合空间受限的应用环境。
    - 兼容性强:标准化的尺寸和接口,易于集成到多种设备中。

    应用案例和使用建议


    应用案例
    1. 计算机主板:在高端服务器和工作站中,用于实现高速数据传输。
    2. 医疗仪器:确保关键组件之间的稳定连接,提升整体系统性能。
    3. 工业控制系统:在自动化生产线中,提供可靠的数据传输和信号处理。
    使用建议
    - 在设计电路时,建议优先考虑该连接器的机械强度和电气稳定性,以确保长期使用效果。
    - 为了最大化使用寿命,可以在装配过程中注意引脚的平整度,避免不必要的物理损伤。
    - 针对复杂应用场合,可以结合其他标准连接器或配件,进一步提高系统的灵活性和可扩展性。

    兼容性和支持


    - 兼容性:CLM-1XX-XX-XX-D-XX系列连接器具有广泛的兼容性,能够无缝对接各类通用电子设备和模块。
    - 支持和服务:Samtec公司提供全面的技术支持和售后服务,包括产品选型、应用咨询和技术培训,以确保客户能够充分发挥产品的潜在价值。

    常见问题与解决方案


    - 问题:连接器在装配时出现偏移或错位。
    - 解决办法:检查并调整装配工具,确保安装时精确对齐;在装配前先进行清洁处理,以减少灰尘或杂质的影响。
    - 问题:部分引脚无法正常通电。
    - 解决办法:重新检查焊接质量,确保焊点牢固无虚焊;确认接触面积是否足够,必要时更换相应镀层选项。


    总结和推荐


    综上所述,CLM-1XX-XX-XX-D-XX系列双排表面贴装连接器凭借其卓越的电气性能、多样化的配置选择及良好的兼容性,在多个领域中表现优异。特别是在高密度、高性能要求的应用场景下,此款连接器无疑是理想的选择。因此,我们强烈推荐使用该产品,相信它会成为您设计中不可或缺的一部分。

CLM-107-02-L-D-K-TR参数

参数
防护等级 -
间距-配接 1mm
类型 Push-Pull,Receptacle
针脚数 14pin
额定电流 2.8A
颜色 黑色
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
长*宽*高 7.31mm(长度)*3.81mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CLM-107-02-L-D-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

CLM-107-02-L-D-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC CLM-107-02-L-D-K-TR CLM-107-02-L-D-K-TR数据手册

CLM-107-02-L-D-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.2315 ¥ 27.3708
50+ $ 2.834 ¥ 23.5635
250+ $ 2.4698 ¥ 20.5245
500+ $ 2.0776 ¥ 16.9332
1000+ $ 1.6036 ¥ 13.1319
2500+ $ 1.1289 ¥ 9.2442
5000+ $ 1.0972 ¥ 8.985
7500+ $ 1.0972 ¥ 8.985
库存: 500
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 273.7
直接购买
加入购物车
