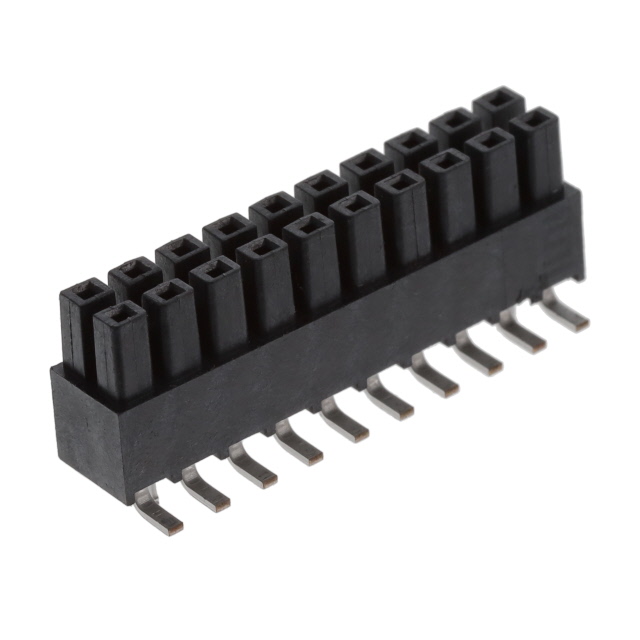

IPS1-110-01-L-D-VS-LC

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 20pin 5.9A 250nm 金 黑色 贴片安装 25.78mm(长度)*4.95mm(高度)
供应商型号: 200-IPS111001LDVSLC
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 IPS1-110-01-L-D-VS-LC

IPS1-110-01-L-D-VS-LC概述


    产品简介


    IPS1-XX-D系列电子元器件是专为高密度电路板设计的双排屏蔽插座组装件。它们广泛应用于通信、计算机、工业自动化和医疗设备等领域。IPS1-XX-D系列不仅具备出色的电气性能,还具有可靠的机械稳定性,使其成为各种高性能连接解决方案的理想选择。

    技术参数


    - 接口类型:双排屏蔽插座
    - 位数范围:2到25个位置(每行)
    - 位距:0.100英寸(2.54毫米)±0.015英寸(0.381毫米)
    - 长度范围:9.91毫米至24.00毫米
    - 最大弯曲度:0.003英寸/英寸(0.08毫米/毫米)
    - 剪切力:每个接触点最小推力1.5磅
    - 尾部选项:垂直表面贴装(VS)、摩擦锁(FL)、锁定夹(LC)
    - 包装选项:管装(标准)、带卷(TR)、全卷(FR)

    产品特点和优势


    IPS1-XX-D系列的最大特点是其高密度设计和可靠的电气性能。该系列产品具备如下独特功能和优势:
    - 高密度布局:能够在一个较小的空间内提供更多的连接点,适合空间受限的应用场合。
    - 良好的电气特性:确保信号传输的稳定性和可靠性,减少干扰和损耗。
    - 多种尾部选项:提供垂直表面贴装、摩擦锁和锁定夹等多种安装方式,适用于不同的应用需求。
    - 可靠的机械性能:采用高性能材料和先进的制造工艺,确保产品在各种环境下的长期稳定运行。
    - 多样化的定制选择:支持多种表面处理方式(如选择性金镀层、哑光锡镀层)以及不同材质的绝缘体,满足不同客户的个性化需求。

    应用案例和使用建议


    应用场景:
    1. 通信设备:在路由器、交换机和基站等设备中作为高速数据传输接口,实现高效的数据交换。
    2. 计算机系统:在服务器主板上使用,提高内部数据传输速率和稳定性。
    3. 工业自动化:在工业控制设备中作为传感器和执行器的接口,确保信号传输的实时性和准确性。
    4. 医疗设备:在精密医疗设备中使用,保证系统的稳定性和可靠性。
    使用建议:
    - 热设计:在设计时应考虑散热问题,尤其是在高电流应用中,避免温度过高导致的性能下降。
    - 应力管理:插入和拔出操作过程中要避免对连接器施加过大的力,以免损坏插针或插座。
    - 防护措施:对于某些应用,可能需要额外的防尘和防水措施,以延长产品的使用寿命。

    兼容性和支持


    IPS1-XX-D系列支持与多种其他电子元器件和设备的兼容性,确保系统集成的灵活性。此外,厂商提供了详细的技术文档和支持服务,包括:
    - 技术支持:提供在线技术支持和现场服务,帮助客户解决应用中的问题。
    - 配件供应:提供完整的配件和服务,如锁定夹、摩擦锁和不同类型的尾部选项,方便客户进行组装和维护。
    - 包装和配送:提供标准化的包装和配送服务,确保产品在运输过程中的安全性和及时性。

    常见问题与解决方案


    常见问题:
    1. 接触不良:由于插入力过大或者接触点磨损,可能导致接触不良。建议定期检查并清洁连接器,确保插针和插座的清洁。
    2. 信号干扰:高频信号在传输过程中可能会受到干扰。建议使用屏蔽插座和线缆,降低外部干扰的影响。
    3. 温度影响:高温环境可能会影响连接器的性能。建议在设计时考虑适当的散热措施,避免过高的温度导致信号衰减。
    解决方案:
    1. 接触不良:定期清洁和检查连接器,必要时更换磨损的插针或插座。
    2. 信号干扰:使用屏蔽材料和接地措施,减少干扰。
    3. 温度影响:增加散热片或风扇,保持连接器在正常的工作温度范围内。

    总结和推荐


    综上所述,IPS1-XX-D系列电子元器件凭借其高密度设计、优良的电气特性和可靠的机械性能,在多种应用中表现出色。我们强烈推荐这款产品给那些追求高性能和可靠性的客户。无论是通信、计算机、工业自动化还是医疗设备,IPS1-XX-D系列都是您理想的连接解决方案。

IPS1-110-01-L-D-VS-LC参数

参数
触头镀层 - 配接
防护等级 -
排数 2
间距-配接 2.54mm
颜色 黑色
额定电流 5.9A
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 250nm
针脚数 20pin
长*宽*高 25.78mm(长度)*4.95mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
