ASP-105884-01

产品分类: 背板连接器 - 其他
厂牌: SAMTEC
产品描述: Samtec 板对板连接器 ASP 系列, 114路, 1.27mm节距, 6行, 表面贴装, SMT端接, 板对板
供应商型号: ASP-105884-01
供应商: 国内现货
标准整包数: 10

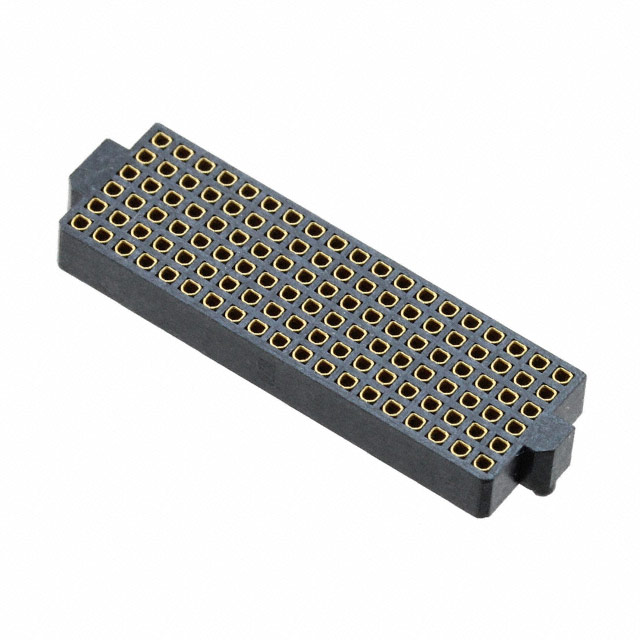

SAMTEC 背板连接器 - 其他 ASP-105884-01

ASP-105884-01概述


    产品简介


    产品名称: Vita 42(无焊球)插座组件
    产品型号: ASP-105884-01
    产品类型: 连接器插座
    主要功能:
    - 实现电路板之间的电气连接
    - 适用于需要高密度连接的应用
    应用领域:
    - 电信设备
    - 数据通信
    - 工业控制
    - 计算机外围设备

    技术参数


    - 外形尺寸:
    - 高度(H): 0.114英寸(2.90毫米)
    - 长度(L): 1.020英寸(25.91毫米)
    - 材料:
    - 插座主体: Vectra E130i,黑色
    - 弹簧接触件: 贝壳铜(BeCu #25),半硬态,经过时效硬化
    - 绝缘体: 聚酰亚胺薄膜(Polyimide film)
    - 导电聚合物
    - 电气参数:
    - 最大允许弯曲度: 0.002英寸/英寸
    - 推出力: 最小0.5磅(2.22牛顿)
    - 接触压力: ±0.010英寸
    - 载流能力: 2.41毫米
    - 接触电阻: ≤20毫欧姆
    - 表面处理:
    - 接触区域: 金层厚0.000030英寸,镍层厚0.000050英寸
    - 其余部分: 金层厚0.000003英寸,镍层厚0.000050英寸

    产品特点和优势


    - 高可靠性: 使用贝壳铜材料和聚酰亚胺绝缘体,确保了长期稳定的电气性能。
    - 紧凑设计: 适用于高密度布线和小型化应用。
    - 易于集成: 设计考虑了易用性,简化了组装过程。
    - 优异的接触性能: 通过导电聚合物增强接触点的稳定性和耐久性。
    - 符合行业标准: 满足多种电信和工业应用的需求。

    应用案例和使用建议


    应用场景:
    - 在电信基站中用于实现多路复用和信号传输。
    - 在工业自动化系统中作为关键的接口部件。
    使用建议:
    - 确保焊接过程中温度不超过典型铅自由工艺的加工温度。
    - 在进行布局时,参考图纸中的推荐板布局和锡膏模板布局,以保证最佳的电气连接效果。
    - 使用合适的工具进行接触件的安装,避免超出最大允许弯曲度的限制。

    兼容性和支持


    - 兼容性:
    - 可与标准的PCB连接使用,兼容现有的PCB设计规范。
    - 支持和维护:
    - SAMTEC公司提供详尽的技术支持文档和技术咨询,确保用户能够顺利使用该产品。
    - 客户还可以通过电话或电子邮件获取专业的技术支持服务。

    常见问题与解决方案


    1. 问题: 安装过程中发现接触件未完全推入到位。
    - 解决方案: 检查插针是否对准并检查安装工具是否正确操作。
    2. 问题: 部分接触件出现轻微变形。
    - 解决方案: 确认焊接温度是否超标,并调整焊接工艺。
    3. 问题: 接触电阻超过预期值。
    - 解决方案: 重新检查接触面的清洁度,并确认所有电气参数符合规范要求。

    总结和推荐


    综合评估:
    - 优点: 高密度、高可靠性和良好的电气性能使其成为各种高要求应用的理想选择。
    - 推荐使用: 我们强烈推荐使用Vita 42(无焊球)插座组件。它具有优异的性能、耐用性和易用性,非常适合用于电信、工业控制和其他高密度连接需求的应用场景。如果需要更高的稳定性或更复杂的配置,建议进一步联系技术支持团队。

ASP-105884-01参数

参数
长*宽*高 27.17mm(长度)*8.12mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售

ASP-105884-01厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ASP-105884-01数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - 其他 SAMTEC ASP-105884-01 ASP-105884-01数据手册

ASP-105884-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
