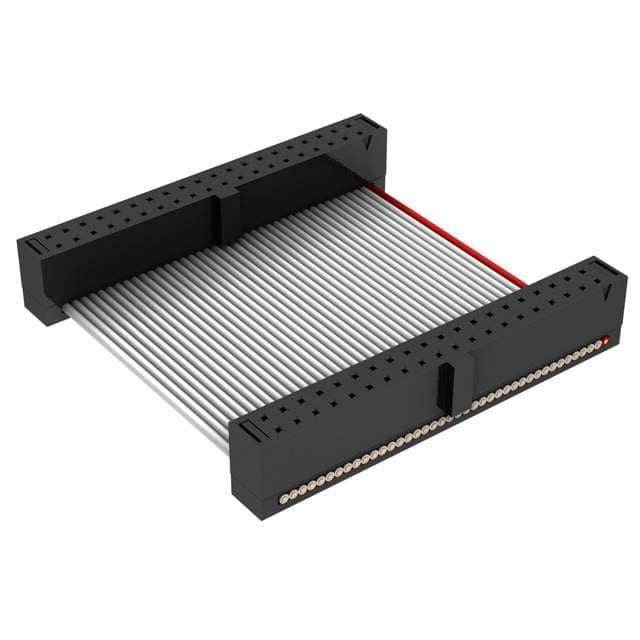

FFSD-20-D-05.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 40 路, 美国线规 30 awg, 灰色
供应商型号: 1592321
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 FFSD-20-D-05.00-01-N

FFSD-20-D-05.00-01-N概述

    电子元器件技术手册:FFSD-XX-X-XX.XX-01-X-X-XXX

    产品简介


    本技术手册详细介绍了一款高性能的双排女式IDC(Insulation Displacement Connector)连接器组件——FFSD-XX-X-XX.XX-01-X-X-XXX。该产品主要用于电子设备中的信号传输与分配,特别适用于需要高度可靠性的电路系统。FFSD系列连接器广泛应用于汽车电子、工业自动化、医疗设备以及通信设备等多个领域。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸 | XX.XX[XX.X x 25.4]±1% |
    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电流 | 1.0A(单端口) |
    | 绝缘材料 | PBT UL94V-0,黑色 |
    | 接触材料 | BeCu(铍铜) |
    | 导线规格 | 30 AWG,7/38,绞合,锡镀层,灰色PVC绝缘 |
    | 端接长度 | 4.00 [101.6]mm(最小) |

    产品特点和优势


    FFSD-XX-X-XX.XX-01-X-X-XXX连接器组件具备以下特点和优势:
    1. 可靠的接触性能:采用高品质的BeCu材料作为接触材料,确保长期稳定的电气连接。
    2. 优异的耐温性能:可在极端环境下工作,最高可达105°C,最低可至-40°C,适应多种应用环境。
    3. 防短路和开路检测:出厂前100%电气测试,确保无短路和开路现象。
    4. 良好的阻燃性能:使用PBT UL94V-0绝缘材料,具有出色的阻燃性。
    5. 多种配置选择:提供多种端子排列方式,以满足不同应用需求。

    应用案例和使用建议


    该连接器常用于汽车电子控制单元(ECU)、传感器连接、工业控制系统以及医疗设备等领域。例如,在汽车电子系统中,FFSD-XX-X-XX.XX-01-X-X-XXX连接器可以实现ECU与各类传感器之间的可靠连接,确保信号的准确传输。对于这类应用,建议根据具体工作环境选择合适的电缆长度和端接方式,确保连接稳定可靠。

    兼容性和支持


    FFSD-XX-X-XX.XX-01-X-X-XXX连接器组件设计灵活,支持多种配置选项,可以与其他标准的IDC连接器组件配合使用。同时,制造商提供了全面的技术支持和售后服务,确保客户能够获得最佳的应用体验。此外,还提供详细的安装指导和技术文档,方便用户进行快速部署和维护。

    常见问题与解决方案


    1. Q: 如何正确裁剪电缆?
    - A: 裁剪时需注意导线不应超出电缆绝缘层,且连续导线不超过电缆厚度的25%,非连续导线不超过50%。

    2. Q: 如何保证连接器的电气测试合格?
    - A: 所有连接器均经过100%电气测试,确保无短路和开路现象。如果测试不合格,需检查端接工艺和绝缘材料。

    3. Q: 如何处理连接器的反向焊接问题?
    - A: 使用特定的配置选项(如-RW),可将红电线反向连接到第一位置指示器的另一侧。

    总结和推荐


    FFSD-XX-X-XX.XX-01-X-X-XXX是一款具有高可靠性和广泛应用前景的IDC连接器组件。它在电气性能、耐用性以及兼容性方面表现出色,适合于各种工业和消费电子产品。因此,我们强烈推荐该产品给需要高性能连接器解决方案的应用场合。用户可以根据具体需求选择适当的配置选项,确保连接器的最佳表现。

FFSD-20-D-05.00-01-N参数

参数
长*宽*高 127mm(长度)
零件状态 在售
包装方式 散装
