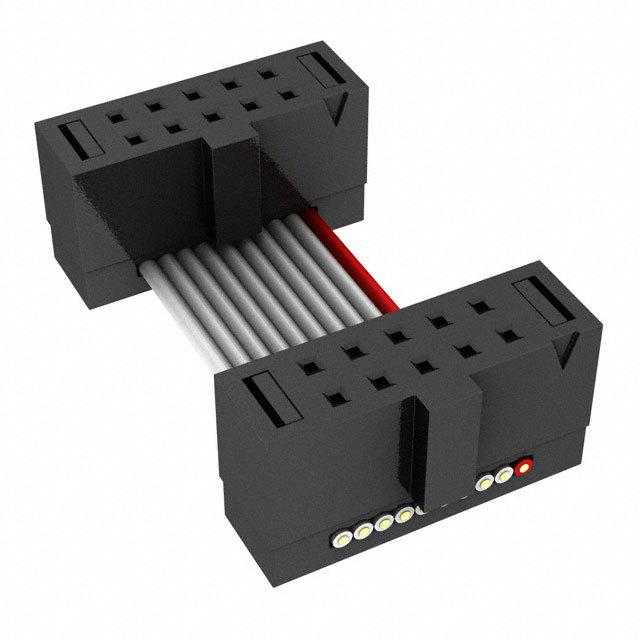

FFSD-05-D-21.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Cable Assembly 0.533m 30AWG 1.27mm 10 to 10 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: Q-FFSD-05-D-21.00-01-N
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形线缆 FFSD-05-D-21.00-01-N

FFSD-05-D-21.00-01-N概述

    FFSD系列电子元器件技术手册

    1. 产品简介


    FFSD系列是Samtec公司设计的一种扁平同轴电缆接口(Flat IDC Wire Cable),主要应用于需要高密度连接的应用场合,例如数据传输、工业控制和通信系统等。FFSD系列因其独特的结构和高性能,在多种电子设备中被广泛采用。

    2. 技术参数


    - 绝缘材料:PBT(聚对苯二甲酸丁二醇酯)
    - 接触材质:铍铜(BeCu)
    - 镀层:金(Au)和镍(Ni)
    - 线缆规格:30 AWG(美国线规)
    - 电流承载能力:每针2.3A(2个引脚通电)
    - 工作温度范围:-40°C至+105°C
    - 适用线径:0.41mm(0.016")方形线
    - 插入深度:2.64mm至3.17mm
    - 长度:2英寸(50.8mm)起(以1/8英寸为单位)
    - 环保标志:RoHS符合

    3. 产品特点和优势


    FFSD系列的优点在于其设计紧凑、可靠且具有优异的电气性能。其使用先进的PBT绝缘材料,能提供出色的机械强度和电气性能。此外,通过精细的金/镍镀层处理,提高了接触面的稳定性和抗腐蚀性。其特有的扁平同轴设计允许它在有限的空间内实现高效的信号传输,特别适用于空间受限的应用环境。

    4. 应用案例和使用建议


    该系列产品广泛应用于各种通信设备、工业自动化设备和高端电子产品中。例如,在一个网络交换机中,FFSD系列可以用于实现高速数据传输的连接。安装时建议确保连接器的正确方向,避免反接导致短路。另外,在使用过程中应注意插入深度,以防止过度插入损坏引脚。

    5. 兼容性和支持


    FFSD系列可与FTS、FTSH、EHF、SHF、ESHF系列配合使用。厂商提供全方位的技术支持和售后服务,包括定制化需求和详细的安装指导。如果需要特定型号或特殊要求的产品,必须经过Samtec公司审批,并附带客户特定的图纸说明。

    6. 常见问题与解决方案


    1. 问题:接触不良或信号传输不稳定。
    解决方案:检查插头和插座是否正确对齐,并确保足够的插入深度。
    2. 问题:设备无法正常工作。
    解决方案:确认所有连接器和电缆均按照规范安装,并重新检查电缆的型号规格是否匹配。
    3. 问题:接触面出现磨损或氧化。
    解决方案:清洁接触面并重新涂覆适当的金属镀层。

    7. 总结和推荐


    总体而言,FFSD系列是一款性能卓越、应用广泛的电子元器件。其独特的扁平设计、优秀的电气性能和广泛的兼容性使其在市场上具备强大的竞争力。对于需要高密度连接、高效信号传输的应用场合,推荐使用FFSD系列。建议在选择时根据具体应用需求和使用环境来决定最适合的产品型号。

FFSD-05-D-21.00-01-N参数

参数
长*宽*高 533.4mm(长度)
零件状态 在售

FFSD-05-D-21.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-05-D-21.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-05-D-21.00-01-N FFSD-05-D-21.00-01-N数据手册

FFSD-05-D-21.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 22.8806 ¥ 189.9092
25+ $ 19.8245 ¥ 164.5435
50+ $ 16.9896 ¥ 141.0134
100+ $ 11.8545 ¥ 98.3923
250+ $ 10.8412 ¥ 89.9816
500+ $ 8.8265 ¥ 73.2602
2000+ $ 6.7938 ¥ 56.3887
5250+ $ 6.3736 ¥ 52.9009
11250+ $ 5.8207 ¥ 48.3117
库存: 100
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1899.09
