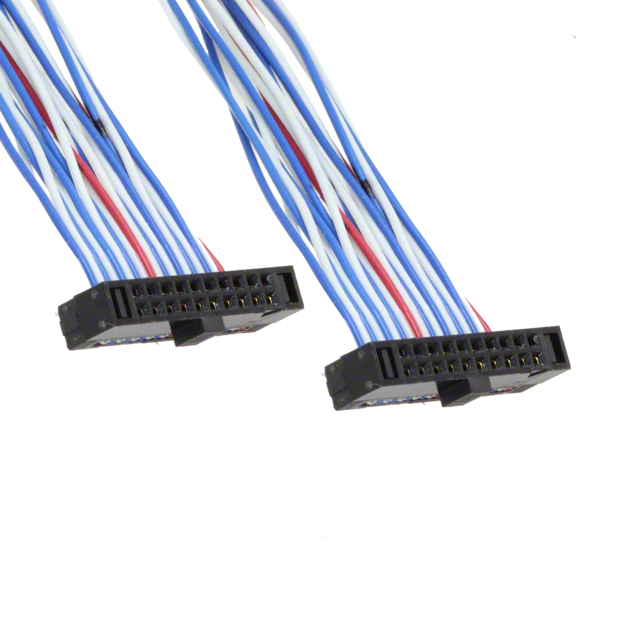

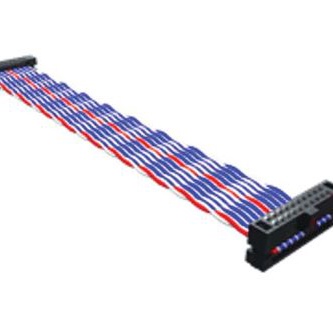

FFTP-10-D-18.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFTP 系列, 10 路
供应商型号: 200-FFTP10D18.0001N
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 FFTP-10-D-18.00-01-N

FFTP-10-D-18.00-01-N概述


    产品简介


    本文档详细介绍了一种电子元器件——FFTP-XX-X-XX.XX-01-X-X-X,这是一种IDC(绝缘位移连接器)装配体,适用于需要高密度连接和快速安装的应用场景。该产品主要用于计算机、电信设备、汽车电子以及工业自动化等领域,能够提供可靠的电气连接并具有良好的机械稳定性。

    技术参数


    以下是根据技术手册提取的产品技术参数:
    - 组装长度:仅提供如下长度规格:
    - 3.85英寸(使用CBTP-68-30-7/38-025-2)
    - 8.77英寸(使用CBTP-68-30-7/38-025-1)
    - 18.00英寸(使用CBTP-68-30-7/38-025-4)
    - 双端(-D)选项:可选双端配置(见图1和图2)。
    - 倒装(-R)选项:可选倒装配置(见图2)。
    - 极化槽:标准极化槽(不可用于-02至-04位置,其他位置可选)。
    - 电镀选项:
    - 留空表示标准电镀(C-67-L)
    - S:使用C-67-S
    - F:使用C-67-F
    - 材料:绝缘体为Celanex 3314,颜色为黑色;接触或终端为磷青铜;导线为30 AWG,7/38,镀锡,绞合双芯PVC绝缘导线。
    - 尺寸精度:
    - XX.XX ±.225
    - XX.XX±.125
    - 最大电缆外露长度:0.100英寸至0.250英寸(测量时考虑+/-0.150英寸公差)

    产品特点和优势


    该IDC装配体产品的主要优势在于其高可靠性、机械稳定性以及适用于多种环境的能力。产品采用高品质材料制成,能够在各种严苛环境下正常工作。此外,该产品具备可逆连接(倒装)功能,增加了应用的灵活性。同时,标准极化槽确保了正确的连接方向,防止误插。

    应用案例和使用建议


    根据手册提供的应用场景,该IDC装配体常用于需要高密度连接的场合,例如计算机主板、服务器背板及各类控制面板等。对于应用建议,用户在组装过程中应注意保持导线不超出电缆绝缘层25%厚度(连续导线)或50%厚度(非连续导线),以确保组装质量。另外,在切割电缆至指定长度时,应确保导线不超过绝缘层边缘,这有助于提高连接可靠性。

    兼容性和支持


    该产品具有良好的兼容性,能与其他标准尺寸的电子元件和设备无缝对接。制造商提供了详尽的技术支持和服务,包括完整的组装指南、电子测试、高压绝缘测试等,确保用户能够顺利完成组装并获得最佳性能。

    常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    1. 导线过长:确保导线不超过绝缘层边缘25%-50%,避免影响连接质量。
    2. 连接不稳定:检查是否正确选择了电镀选项,并确保组装时没有误操作。
    3. 高压测试失败:如果高压测试未能通过,可能是由于内部焊接点虚焊导致,需重新检查焊接质量。

    总结和推荐


    总体而言,FFTP-XX-X-XX.XX-01-X-X-X是一种设计精良且实用性强的IDC装配体产品。其高可靠性、广泛的应用范围以及制造商提供的全面技术支持使得它成为同类产品中的佼佼者。建议在高密度连接和快速组装需求的应用中使用此产品。

FFTP-10-D-18.00-01-N参数

参数
长*宽*高 457.2mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装
