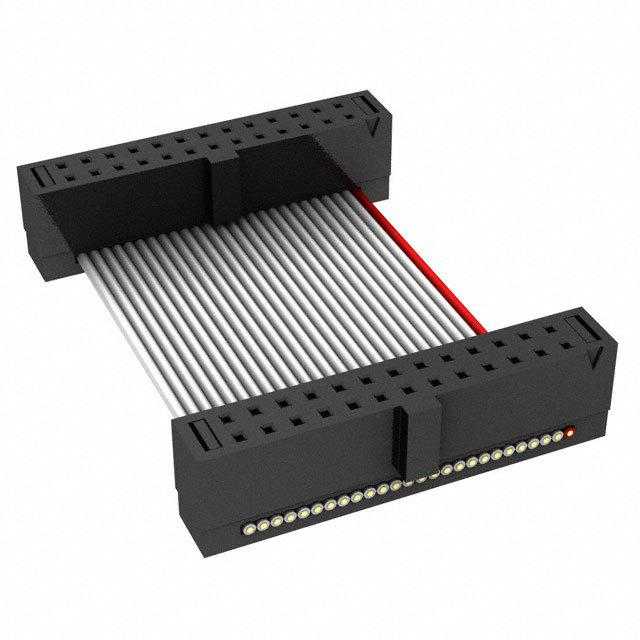

FFSD-13-S-08.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Cable Assembly 0.203m 30AWG 1.27mm 26 POS IDC Connector F TIGER EYE™ Bulk
供应商型号: Q-FFSD-13-S-08.00-01-N
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形线缆 FFSD-13-S-08.00-01-N

FFSD-13-S-08.00-01-N概述

    电子元器件技术手册:FFSD-XX-X-XX.XX-01-X-X-XXX

    1. 产品简介


    FFSD-XX-X-XX.XX-01-X-X-XXX是一款专为电子设备设计的高性能双排插拔式IDC(Insulation Displacement Contact)连接器。它主要用于电线和电缆之间的快速可靠连接。这种连接器广泛应用于电信、计算机、消费电子等领域,特别是在需要频繁插拔且对信号完整性要求高的场合。

    2. 技术参数


    - 接触方式:双排插拔式IDC
    - 材料:
    - 绝缘体:PBT UL94V-0,黑色
    - 接触材料:铍铜(BeCu)
    - 导线:30 AWG,7/38,镀锡绞合导线,灰色PVC绝缘层
    - 镀层:镀金(0.000010英寸)覆盖镍(0.000050英寸),余下部分为镀锡(0.000200英寸)覆盖镍(0.000050英寸)
    - 长度和宽度:
    - 所有选项中带有-D"XX":最小长度为4.00 [101.6] mm
    - 其他选项:最小长度为1.00 [25.4] mm
    - 尺寸公差:
    - 宽度公差:±0.01 [±0.25]
    - 高度公差:±0.010 [±0.254]
    - 长度公差:+/-1% (长度<12.5"时为+/-0.125)
    - 电气特性:
    - 测试标准:100%电气测试,630V高压测试
    - 环境要求:
    - 工作温度范围:-40°C至85°C
    - 湿度范围:相对湿度0%至95%

    3. 产品特点和优势


    - 高速连接:独特的IDC设计保证了高效的信号传输,适用于高频数据传输。
    - 高可靠性:经过严格的质量控制和测试,确保长期稳定运行。
    - 方便安装:易于安装和拆卸,提高了维护效率。
    - 多种选择:提供多种配置选项(如-D"XX"、-RN1、-RN2等),满足不同应用场景的需求。
    - 反向连接支持:支持反转连接功能,增加设计灵活性。

    4. 应用案例和使用建议


    应用案例:
    FFSD-XX-X-XX.XX-01-X-X-XXX常用于电信基站、路由器、交换机等设备内部的布线连接。例如,在电信基站中,这种连接器可以用于连接天线系统和主控板,确保信号的高效传输。
    使用建议:
    - 在安装过程中,应严格按照手册的要求切割电缆,避免导体超出绝缘层,以减少过程指标。
    - 确保导线的屏蔽层与连接器的接地端连接良好,提高信号抗干扰能力。
    - 在高湿度环境中使用时,需注意防潮处理,避免因湿度过高导致接触不良。

    5. 兼容性和支持


    - 兼容性:本产品与大多数标准电线和电缆兼容,可广泛应用于各种电子设备。
    - 支持:制造商提供了详尽的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:安装后发现连接不稳定。
    - 解决方案:检查导线是否正确插入,导线的绝缘层是否超出,重新进行插拔测试。

    - 问题2:信号传输质量不佳。
    - 解决方案:确认导线的屏蔽层是否与连接器的地线连接良好,检查是否有外部电磁干扰。
    - 问题3:高压测试未通过。
    - 解决方案:检查连接器是否安装正确,导线是否完全插入接触点,确保所有焊接点无虚焊现象。

    7. 总结和推荐


    综上所述,FFSD-XX-X-XX.XX-01-X-X-XXX是一款性能优异、可靠性和易用性兼备的IDC连接器。它不仅能满足高频通信需求,还具有广泛的兼容性和强大的技术支持。推荐在各种对信号完整性要求较高的电子设备中使用。
    注:本文档包含机密和专有信息,未经SAMTEC, Inc.书面同意不得披露或复制。

FFSD-13-S-08.00-01-N参数

参数
长*宽*高 203.2mm(长度)
零件状态 在售
包装方式 散装
