FJ-20-R-06.00-4

产品分类: 扁平带状线缆
厂牌: SAMTEC
产品描述:
供应商型号: FJ-20-R-06.00-4-ND
供应商: Digi-Key
标准整包数: 1

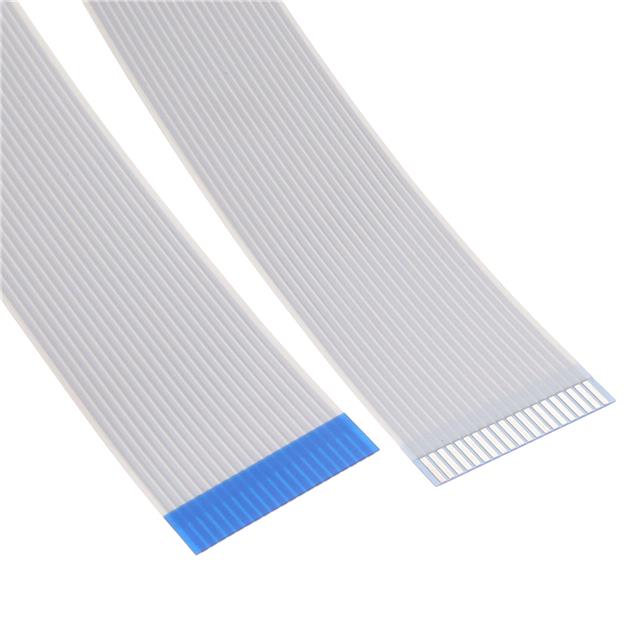

SAMTEC 扁平带状线缆 FJ-20-R-06.00-4

FJ-20-R-06.00-4概述

    电子元器件产品技术手册:FJ-XX-X-XX.XX-X
    本文档包含机密信息,并且所有设计、制造、复制、使用、专利权和销售权均明确保留给Samtec公司。本文件不得向未经授权的个人或实体披露,也不得通过任何方式复制、转让或并入其他项目,除非得到Samtec公司的明确书面同意。

    1. 产品简介


    产品类型:该产品是一种柔性电缆跳线,主要用于电路连接,适用于多种电子设备中需要高密度布线和灵活布局的应用场合。
    主要功能:提供灵活、可靠的信号传输路径,以满足不同电气特性和机械强度的要求。
    应用领域:广泛应用于通信设备、工业自动化系统、计算机硬件以及各种便携式电子设备。

    2. 技术参数


    | 参数 | 值 |

    | 端子数量 | -05, -10, -15, -20, -25, -30 |
    | 类型 | -S: 单端
    -D: 双端
    -R: 反向支撑 |
    | 长度 | -XX.XX: XX英寸,0.125毫米(最小值:单端2.500英寸,双端及反向支撑2.000英寸) |
    | 束带长度 | -2: 0.079英寸 (2.00毫米)
    -4: 0.157英寸 (4.00毫米)
    -6: 0.236英寸 (6.00毫米) |
    | 导体材料 | 铜,表面处理为亮酸锡(99.9% SN)或哑光锡(95.5% SN, 3.5% AG, 1% CU) |
    | 绝缘材料 | 聚酯 |
    | 支撑材料 | 聚酯 |

    3. 产品特点和优势


    - 灵活性:采用柔性电缆,适用于空间受限或需要弯曲连接的场景。
    - 可靠性:独特的端子设计确保在高振动环境下仍能保持稳定连接。
    - 高性能:提供优异的电气性能,包括低电阻、高导电率和优良的信号完整性。
    - 易于集成:紧凑的设计使其能够轻松安装到现有的电子设备中,无需额外的定制。

    4. 应用案例和使用建议


    应用场景:
    - 用于通信基站内部的信号传输。
    - 工业自动化控制系统的传感器连接。
    - 计算机主板上的外部接口连接。
    使用建议:
    - 在安装时,确保支撑材料正确裁剪至所需宽度,避免过度弯折造成损坏。
    - 在高振动环境中使用时,考虑增加额外的固定措施以提高稳定性。
    - 由于部分规格仅限现有客户使用,请根据具体需求选择合适的产品型号。

    5. 兼容性和支持


    该产品具有良好的兼容性,可以与其他标准电子元器件和设备无缝配合使用。Samtec公司提供了全面的技术支持和售后服务,包括但不限于产品咨询、技术支持和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查端子是否正确插入,并确认支撑材料已牢固固定。 |
    | 信号质量差 | 确保导体和绝缘层无损伤,重新焊接接触不良的部分。 |
    | 安装困难 | 根据图纸核对尺寸,调整束带长度以适应具体应用需求。 |

    7. 总结和推荐


    综上所述,该产品凭借其出色的灵活性、可靠性和高性能,非常适合于各种需要灵活布线和稳定信号传输的应用场景。强烈推荐给需要此类解决方案的用户。

FJ-20-R-06.00-4参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装

FJ-20-R-06.00-4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FJ-20-R-06.00-4数据手册

厂牌 PDF简要描述 下载
SAMTEC 扁平带状线缆 SAMTEC FJ-20-R-06.00-4 FJ-20-R-06.00-4数据手册

FJ-20-R-06.00-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0652 ¥ 42.8009
10+ $ 4.307 ¥ 36.3945
25+ $ 3.8875 ¥ 32.5337
50+ $ 3.702 ¥ 30.981
100+ $ 3.5252 ¥ 29.5014
250+ $ 3.3045 ¥ 27.6545
500+ $ 3.1469 ¥ 26.3352
1000+ $ 3.0576 ¥ 25.5883
库存: 94
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.8
