HDR-169475-01

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Cable Assembly Twinax Wire to Board to Wire to Board
供应商型号: SR-HDR-169475-01
供应商: 海外现货
标准整包数: 1

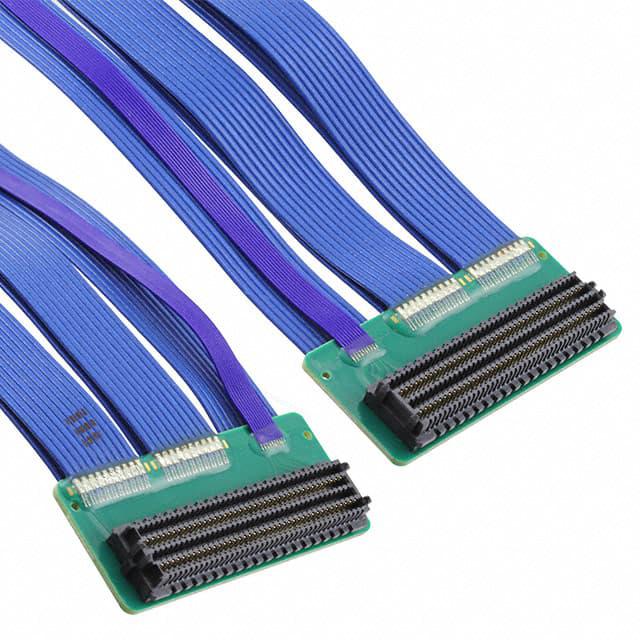

SAMTEC 矩形线缆 HDR-169475-01

HDR-169475-01概述

    产品技术手册:自定义HDR电缆组件

    产品简介


    本产品为Samtec公司生产的定制HDR电缆组件(Custom HDR Cable Assembly),用于高性能连接应用。它广泛应用于通信、工业自动化、数据中心和其他需要高可靠性的电子系统中。该组件设计独特,适用于多种标准和非标准长度,确保灵活适应各种应用需求。

    技术参数


    - 电缆配置: 非标准配置
    - 关键尺寸: 参见注释2
    - 加工要求: 按照Samtec边界文档指南进行处理(注释3)
    - 测试要求:
    - 100%电气测试
    - 100%高压测试(300V)
    - 兼容材料: 绿色焊锡掩膜(注释7)
    - 终端处理: 所有电缆终端需用UV环氧树脂封装(注释4)

    产品特点和优势


    1. 非标准长度支持: 可根据客户需求提供非标准长度的电缆组件,灵活性极高。
    2. 全面质量控制: 所有组装件均经过100%电气测试和高压测试,确保高可靠性。
    3. 特殊处理: 使用绿色焊锡掩膜和UV环氧树脂封装,增强耐用性和抗环境干扰能力。
    4. 定制化: 支持客户定制,能够满足多样化应用需求。

    应用案例和使用建议


    - 应用示例: 数据中心、工业控制系统、通信设备等。
    - 使用建议:
    - 在进行电缆终端处理时,务必遵循注释4中的要求,以确保电缆长期稳定运行。
    - 定期检查电气测试记录和高压测试记录,以确认产品的持续性能表现。
    - 对于特殊环境的应用,建议进行额外的环境耐受性测试。

    兼容性和支持


    - 兼容性: 该组件与标准HDR插头和插座兼容,可轻松集成到现有系统中。
    - 支持信息: 提供详尽的技术支持文档和咨询服务,确保用户能够快速解决问题。

    常见问题与解决方案


    - 问题1: 电气测试未通过
    - 解决办法: 检查电缆终端处理是否符合要求,重新进行电气测试。
    - 问题2: 焊接不良导致电气接触不稳定
    - 解决办法: 确保焊接工艺符合要求,必要时进行重新焊接。

    总结和推荐


    该HDR电缆组件具有高度的灵活性、可靠性和兼容性,特别适合高可靠性需求的应用。在定制化方面,Samtec提供了极大的便利,使用户能够根据具体需求进行定制。总的来说,这是一款值得推荐的产品,尤其适用于对电缆组件性能要求较高的应用场合。

HDR-169475-01参数

参数
长*宽*高 299.97mm(长度)
零件状态 在售
包装方式 散装

HDR-169475-01厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HDR-169475-01数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC HDR-169475-01 HDR-169475-01数据手册

HDR-169475-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 138.275 ¥ 1179.4858
10+ $ 130.075 ¥ 1109.5398
25+ $ 121.85 ¥ 1039.3805
50+ $ 109.525 ¥ 934.2483
100+ $ 100.3875 ¥ 856.3054
250+ $ 97.3375 ¥ 830.2889
500+ $ 91.25 ¥ 778.3625
库存: 25
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1179.48
