首页  >  产品百科  >  FFSD-20-D-12.00-01-N

FFSD-20-D-12.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 40 路, 美国线规 30 awg
供应商型号: 1667665
供应商: 海外现货
标准整包数: 1

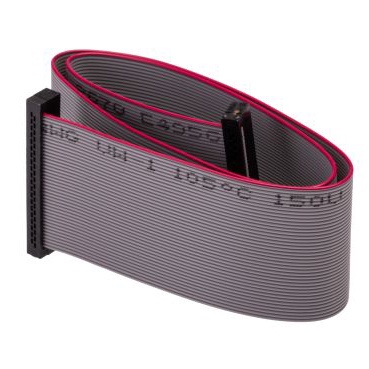

SAMTEC 矩形线缆 FFSD-20-D-12.00-01-N

FFSD-20-D-12.00-01-N概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称: FFSD-XX-X-XX.XX-01-X-X-XXX
    产品类型: 双排女性IDC连接器
    主要功能: 提供一种高效、可靠的电缆与接线端子之间的连接方式,适用于工业控制、通信系统和自动化设备等多种场合。
    应用领域: 广泛应用于工业自动化、电信基础设施、仪器仪表等领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 长度 | 最小长度为1.00英寸(25.4毫米),带选项时最小长度为4.00英寸(101.6毫米) |
    | 端子样式 | 单端、双端 |
    | 极化标志 | 可选(默认情况下无极化标志) |
    | 缠绕方式 | 菊花链式连接 |
    | 接触材料 | 黄铜镀镍金 |
    | 导线规格 | 30 AWG,7/38,镀锡 |
    | 绝缘材料 | PBT UL94V-0,黑色 |
    | 过程指标 | 线芯伸出不超过导线厚度的25% |

    3. 产品特点和优势


    - 高效连接: 采用IDC技术,确保可靠而快速的电缆连接。
    - 灵活性: 支持菊花链连接,方便设备扩展。
    - 耐用性强: 由PBT材料制成,具有出色的耐高温和耐腐蚀性能。
    - 兼容性: 具有多种不同的配置选项,可以满足不同应用场景的需求。
    - 易于维护: 提供多种可选的插针样式和极化方式,便于灵活配置和维护。

    4. 应用案例和使用建议


    - 工业自动化: 在设备内部布线时,可以利用菊花链连接实现便捷的多点连接。
    - 电信基础设施: 使用IDC连接器能够确保稳定的数据传输和信号完整性。
    - 建议: 在安装时注意检查每个连接点是否牢固,以避免松动导致的接触不良;确保导线长度符合规范,避免超出电缆厚度限制。

    5. 兼容性和支持


    - 兼容性: 该产品可与各种类型的电缆及标准的连接器配合使用。
    - 支持: 厂商提供详细的安装指南和技术支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 连接不稳定
    解决办法: 检查插针是否完全插入,并且两端接触良好。
    - 问题2: 导线超出规定长度
    解决办法: 在裁剪导线时务必遵循技术手册中的指示,保持导线长度符合要求。
    - 问题3: 极化标志不明显
    解决办法: 仔细检查标识,并确保与手册中提供的参考一致。

    7. 总结和推荐


    优点

    总结

    :
    - 高效可靠的连接性能
    - 多样化的配置选项,适应性强
    - 耐用性好,适用于各种严苛环境
    - 优秀的技术支持和服务保障
    推荐: FFSD-XX-X-XX.XX-01-X-X-XXX是目前市场上一款性能优异的双排女性IDC连接器。无论是工业自动化还是电信基础设施的应用,都能发挥出卓越的表现。强烈推荐用户在选择相关产品时考虑这款连接器。

FFSD-20-D-12.00-01-N参数

参数
长*宽*高 304.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

FFSD-20-D-12.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-20-D-12.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-20-D-12.00-01-N FFSD-20-D-12.00-01-N数据手册

FFSD-20-D-12.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 140.6252
10+ ¥ 138.1141
25+ ¥ 138.1141
50+ ¥ 135.6029
100+ ¥ 135.6029
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 140.62
直接购买
加入购物车
