首页  >  产品百科  >  ZF5S-20-03-T-WT

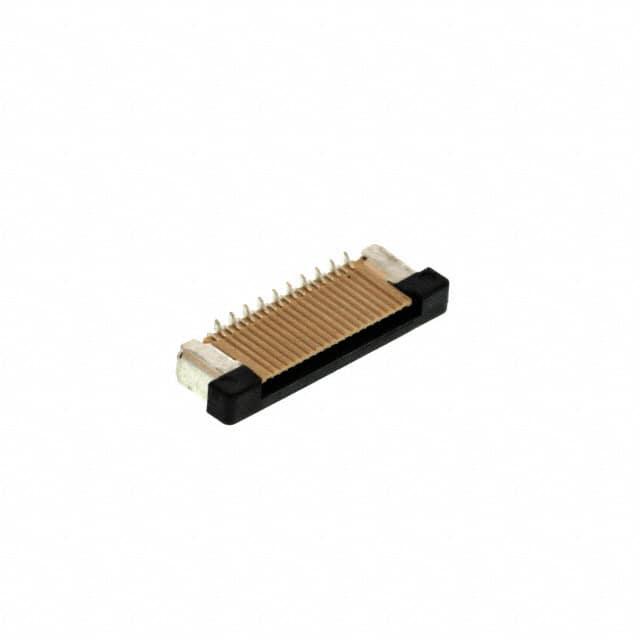

ZF5S-20-03-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 边缘连接器, ZF1系列, 表面
供应商型号: SR-ZF5S-20-03-T-WT
供应商: 海外现货
标准整包数: 1

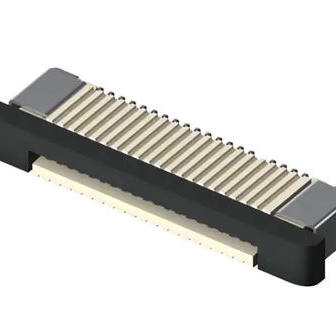

SAMTEC FFC/FPC连接器 ZF5S-20-03-T-WT

ZF5S-20-03-T-WT概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是SAMTEC公司的ZF5S-XX-XX-X-WT-X-XX电子元器件,该产品是一种零插入力(Zero Insertion Force,ZIF)组装的接触点,适用于0.5毫米间距的应用。主要用于电气连接和信号传输。此产品系列广泛应用于通信设备、计算机外围设备、消费电子产品以及其他需要高可靠性的工业和商业应用领域。

    技术参数


    | 参数 | 描述 |

    | 插位数量 | 从4个到50个不等(使用ZF5-XX和ZF5C-XX系列) |
    | 引脚样式 | -01:使用C-297-01-T
    -02:使用C-297-03-T
    -03:使用C-297-02-T & C-297-04-T |
    | 镀层规范 | -T:纯锡,哑光表面 |
    | 焊接片 | 使用WT-60-01-T |
    | 选项 | -K:聚酰亚胺垫(仅在引脚样式为-03时使用)
    使用K-DOT-.118-.219-.005 |
    | 包装 | -TR:带卷和纸带包装 |

    产品特点和优势


    ZF5S-XX-XX-X-WT-X-XX的主要特点是其零插入力设计,能够显著减少插拔过程中的磨损和损坏,提高产品的使用寿命和可靠性。此外,它的纯锡镀层提供了出色的导电性能和耐腐蚀性,使得产品能在各种环境中保持稳定的工作状态。独特的焊片设计和多种引脚样式使其能广泛应用于不同类型的电路板和连接需求。

    应用案例和使用建议


    该产品广泛应用于需要高可靠性的电子设备中,如服务器、路由器、PC机、智能手机等。在实际应用中,我们建议根据具体的安装要求选择合适的引脚样式和镀层。同时,应注意合理布置电路板以避免过度弯曲或挤压造成的损坏。如果需要更详细的使用指导,可以参考制造商提供的应用笔记或联系技术支持获取更多帮助。

    兼容性和支持


    ZF5S-XX-XX-X-WT-X-XX与大多数标准电路板材料和制造工艺兼容,适用于广泛的电子设备。制造商SAMTEC提供全面的技术支持和售后服务,包括在线资源库、技术文档下载、客户热线以及定制化技术支持服务。此外,SAMTEC还提供一系列配套工具和软件,以便于客户进行产品设计和集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触不良 | 检查焊接质量和引脚清洁度,确保正确的插拔力度 |
    | 导电性能下降 | 更换新的接触点,并确保良好的焊接质量 |
    | 连接不稳定 | 确认电路板设计正确,避免过度弯曲或挤压 |

    总结和推荐


    综上所述,ZF5S-XX-XX-X-WT-X-XX凭借其零插入力设计、优良的导电性能和广泛的适用性,成为市场上极具竞争力的产品之一。对于需要高可靠性、长期稳定的电子设备而言,这款产品是理想的选择。强烈推荐给寻求高品质电子连接解决方案的用户。

ZF5S-20-03-T-WT参数

参数
额定电流 1.8A
端接 -
板上高度 2mm
扁平柔性类型 FFC
间距 500μm
连接器/触头类型 底部
触头镀层
针脚数 20pin
外壳颜色 自然色
长*宽*高 15.65mm(长度)*3mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF5S-20-03-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-20-03-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-20-03-T-WT ZF5S-20-03-T-WT数据手册

ZF5S-20-03-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.2 ¥ 18.766
500+ $ 1.9625 ¥ 16.7401
1000+ $ 1.4875 ¥ 12.6884
2000+ $ 1.3375 ¥ 11.4089
5000+ $ 1.025 ¥ 8.7433
库存: 678
起订量: 139 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1876.6
直接购买
加入购物车
