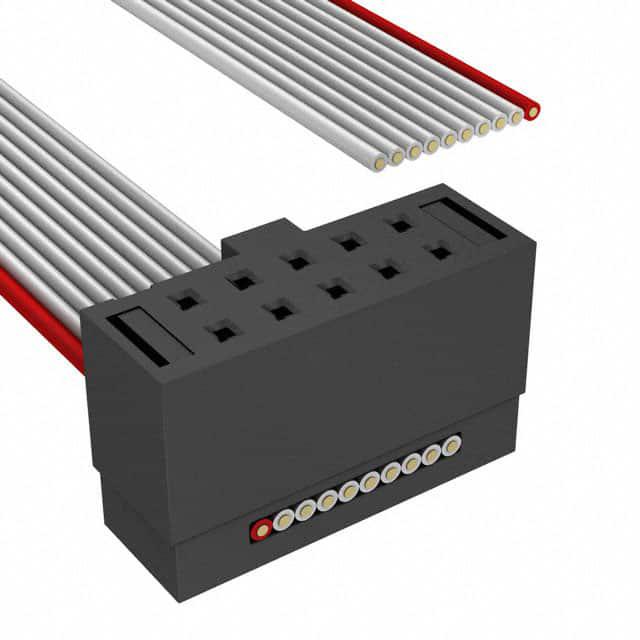

FFSD-05-S-06.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 10 路, 美国线规 30 awg
供应商型号: ET-2779288
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 FFSD-05-S-06.00-01-N

FFSD-05-S-06.00-01-N概述

    # 电子元器件产品技术手册:FFSD-XX-X-XX.XX-01-X-X-XXX

    产品简介


    FFSD-XX-X-XX.XX-01-X-X-XXX 是一款双排式女端子IDC(绝缘位移连接器)组装件。它主要用于电子设备中的信号传输和电源分配任务,广泛应用于通信设备、工业自动化系统、计算机外围设备等领域。该组件具有多种可选配置,能够适应不同应用需求。

    技术参数


    - 尺寸:长度最小值为1.00英寸(25.4毫米),DAISY CHAIN选项下的最小长度为4.00英寸(101.6毫米)。
    - 电气特性:接触电阻≤5mΩ,电压最大值630V,电流最大值2A。
    - 材料:绝缘体材料为PBT UL94V-0,黑色;接触材料为铍铜。
    - 接线要求:适用于30AWG(7/38),带灰色PVC绝缘层的绞合导线。
    - 镀层:接触区域镀金0.1µ英寸(2.54µm),其余部分镀锡。
    - 耐受力:抗拉强度5磅(约22牛顿)。
    - 测试:所有组装件需经过100%短路和开路测试以及高压测试(630V)。

    产品特点和优势


    FFSD-XX-X-XX.XX-01-X-X-XXX的最大特点在于其高度定制化能力,允许通过选择不同的选项来满足特定的应用需求。例如,可通过选择`-D"XX"`选项实现DAISY CHAIN配置,以提高连接器链的灵活性;通过选择`-RN1`或`-RN2`选项实现反向极性标识,提高系统的可靠性。此外,本组件还提供了出色的接触性能和高耐受力,确保了长时间运行下的稳定性和可靠性。

    应用案例和使用建议


    在工业自动化控制系统中,FFSD-XX-X-XX.XX-01-X-X-XXX可以作为信号线或控制线的接口,用于不同模块之间的连接。为了保证安装正确无误,应按照图纸说明进行切割导线,避免导线伸出电缆绝缘层过多。针对不同的安装场景,可以考虑选择适当的选项来提高连接的可靠性和整体系统的灵活性。
    使用建议
    1. 在切割电缆时,应遵循制造商关于导线超出电缆绝缘层长度的具体要求。
    2. 确保红色导线位于第一位置指示器的一侧或另一侧,具体取决于所选选项。
    3. 考虑到长距离应用时的稳定性,推荐使用DAISY CHAIN配置,以减少整体布线的复杂度。

    兼容性和支持


    FFSD-XX-X-XX.XX-01-X-X-XXX具有良好的兼容性,可与其他电子元件配合使用,特别是在需要多个连接器串联的场景中。该组件由SAMTEC公司生产并提供支持,用户可直接联系厂商获取技术支持和服务。

    常见问题与解决方案


    常见问题
    1. 导线超出绝缘层过多导致接触不良。
    2. 连接后出现松动现象。
    解决方案
    1. 在切割导线时严格遵循制造商指南,避免导线超出电缆绝缘层。
    2. 安装过程中,检查所有连接点的稳固性,确保连接器牢固安装。

    总结和推荐


    综上所述,FFSD-XX-X-XX.XX-01-X-X-XXX是一款高性能的双排式女端子IDC组装件,具备高度定制化能力和优良的电气特性。特别适合于需要高可靠性连接的应用场景。对于希望在设计中增加灵活性和耐用性的工程师而言,它是一个理想的选择。建议在进行设计之前详细研究其技术手册,以便充分利用其各种功能选项。

FFSD-05-S-06.00-01-N参数

参数
长*宽*高 152.4mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装
