FJH-10-R-04.00-4

产品分类: 扁平带状线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FJH 系列, 10 路, 美国线规 30 awg
供应商型号: AV-A-FJH-10-R-04.00-4
供应商: Avnet
标准整包数: 1

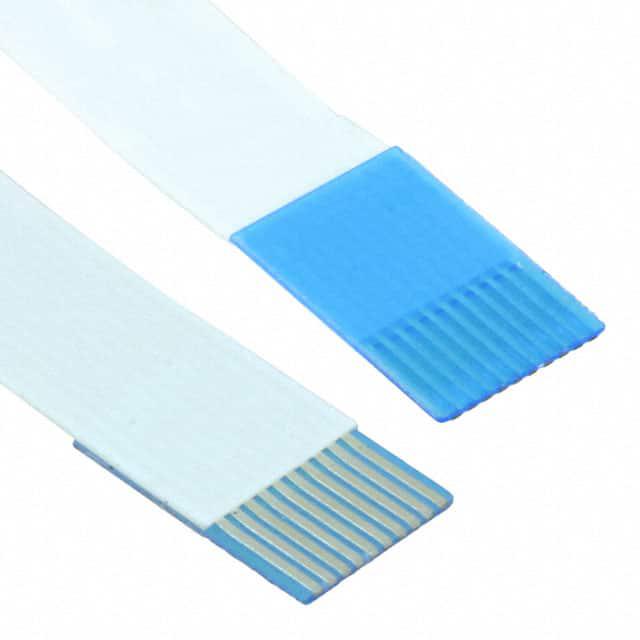

SAMTEC 扁平带状线缆 FJH-10-R-04.00-4

FJH-10-R-04.00-4概述

    #

    产品简介


    本文档介绍了来自Samtec Inc.的一款新型电子元器件——FJH系列柔性电缆跳线(Flexible Cable Jumper)。这款产品采用高性能聚酯绝缘材料,适用于多种电子设备连接。FJH系列主要用于信号传输、电源连接以及其他需要柔性连接的应用场景,如工业自动化、医疗设备和通信系统等领域。

    技术参数


    规格说明
    - 位置数量:可选配置为-06, -10, -15, -20, -24, -25, -30, -40, -43, -50(具体参见表1)。
    - 样式:-S:单端;-D:双端;-R:反向刚性加强件(-D和-R样式最小长度为2.00英寸;-S样式最小长度为2.50英寸)。
    - 长度:-XX.XX英寸(默认0.125英寸),具体根据配置选择。
    - 片长:-4(4毫米),请参见产品描述和注释3。
    - 宽度(A):±0.06(参见表1)。
    - 厚度(B):(参见表1)。
    - 关键尺寸(C):0.30(参见注释4)。
    - 导体:镀锡铜材料。
    - 表面处理:亮锡(99.9% Sn)或哑光锡(95.5% Sn, 3.5% Ag, 1% Cu)。
    - 绝缘及刚性加强件材料:聚酯。
    表1
    - A尺寸:±0.06 mm
    - B尺寸:0.15 mm ± 0.025 mm
    - C尺寸:0.30 mm(± 0.06 mm)

    产品特点和优势


    - 高可靠性:采用高质量聚酯材料和镀锡铜导体,确保长期稳定运行。
    - 灵活性强:适合各种复杂连接场合,便于安装和维护。
    - 多型号选择:提供多种长度和位置配置选项,满足不同应用需求。
    - 易于集成:标准的表面处理工艺使其易于与其他元件集成,节省设计时间。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于传感器和执行器之间的连接。
    - 医疗设备:用于便携式设备内部信号传输。
    - 通信系统:作为设备间信号线。
    使用建议
    - 在安装过程中,注意保持电缆的弯曲半径不小于制造商规定的最小值。
    - 确保电缆插头正确插入连接器,避免接触不良导致信号干扰。
    - 定期检查连接处的磨损情况,及时更换损坏部件以维持系统稳定性。

    兼容性和支持


    - 兼容性:FJH系列柔性电缆跳线具有良好的通用性,可以与其他常见规格的连接器兼容使用。
    - 技术支持:Samtec Inc.提供全面的技术支持,包括在线文档、电话支持和现场培训服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号干扰严重 | 检查电缆接头是否完全插入,确认连接稳固无误。 |
    | 插头无法正常插入 | 检查插头和插座的对齐情况,确保两者相匹配。 |
    | 寿命短于预期 | 定期检查并更换磨损的电缆,保证信号传输质量。

    总结和推荐


    FJH系列柔性电缆跳线凭借其可靠的性能和广泛的适用性,在多个行业中展现出强大的市场竞争力。我们强烈推荐该产品用于需要高性能信号传输和灵活连接的场合。如果您有任何疑问或需要进一步的信息,请联系Samtec Inc.获取更多支持。

FJH-10-R-04.00-4参数

参数
长*宽*高 101.6mm(长度)*4mm(宽度)
零件状态 在售
包装方式 散装

FJH-10-R-04.00-4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FJH-10-R-04.00-4数据手册

厂牌 PDF简要描述 下载
SAMTEC 扁平带状线缆 SAMTEC FJH-10-R-04.00-4 FJH-10-R-04.00-4数据手册

FJH-10-R-04.00-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4955 ¥ 22.0852
109+ $ 2.394 ¥ 21.1869
261+ $ 2.2311 ¥ 19.7452
552+ $ 2.1534 ¥ 19.0576
1000+ $ 1.554 ¥ 13.7529
1585+ $ 1.4985 ¥ 13.2617
2000+ $ 1.4208 ¥ 12.5741
2873+ $ 1.3764 ¥ 12.1811
5000+ $ 1.1766 ¥ 10.4129
库存: 5912
起订量: 68 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.08
