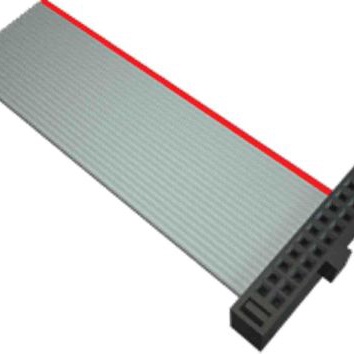

FFSD-04-D-02.00-01

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 8 路, 美国线规 30 awg
供应商型号: 3739252
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 FFSD-04-D-02.00-01

FFSD-04-D-02.00-01概述

    # 电子元器件技术手册解析:FFSD 系列 IDC Assemblies

    产品简介


    本技术手册介绍了由 Samtec Inc. 生产的FFSD系列IDC(Insulation Displacement Contact)连接器组件。这些组件是用于将多股导线无焊接入电路板的重要电子元器件。FFSD系列主要应用于电信、数据通信和工业自动化等领域,适用于需要高可靠性和紧凑设计的应用场合。

    技术参数


    以下是根据手册提取的主要技术规格和性能参数:
    基础参数
    - 长度: 最小长度为1.00英寸[25.4mm](所有其他选项),最小长度为4.00英寸[101.6mm](带-D"XX”选项)
    - 接触材料: BeCu(铍铜)
    - 线缆规格: 30AWG,7/38,镀锡,绞合线,灰色PVC绝缘
    - 接触镀层: 0.000010英寸金镀层,0.000050英寸镍底镀层;剩余部分为0.000200英寸镀锡,0.000050英寸镍底镀层
    插接尺寸
    - 精度: ±1%
    - 公差: 除非另行指定,所有尺寸均为英寸
    组件兼容性
    - 安装方式: 单端(-S)、双端(-D)
    - 装配长度: 包括附加选项的长度
    - 反向布线(Reverse Wiring): 通过-RW选项实现(不可与-RN1或-RN2选项同时使用)

    产品特点和优势


    FFSD系列IDC连接器具有如下显著特点和优势:
    - 高可靠性: 所有组件需进行100%电气测试,确保无短路和断路现象。
    - 高效安装: 焊接无需加热,节省时间和成本。
    - 多种选项配置: 支持多种组装和选项配置,满足不同应用场景需求。
    - 耐用性强: 高质量材料制造,可在各种恶劣环境下保持稳定性能。
    - 可逆性: 支持反向布线和中间及外部反转选项,提高灵活性。

    应用案例和使用建议


    应用案例
    1. 电信行业: 用于局域网、广域网中的信号传输。
    2. 工业自动化: 作为复杂控制系统的信号接口。
    3. 数据通信: 数据传输速率快且稳定。
    使用建议
    - 在剪裁电缆时,应注意不要使导体超出电缆绝缘层。
    - 尽可能选择更长的长度以提供额外的应力释放。
    - 在处理多个位置时,注意确保红色线缆对准第一个位置指示器(-RW选项除外)。

    兼容性和支持


    FFSD系列IDC连接器具备广泛的兼容性,可以与其他相同标准的电子设备无缝连接。Samtec Inc.提供了详尽的技术支持和售后服务,包括产品的安装指导、故障排除以及定期维护服务。

    常见问题与解决方案


    1. Q: 导线剪裁后如何避免导体过度延伸?
    - A: 应该避免导体超出电缆绝缘层,导体伸出长度不超过电缆厚度的25%。
    2. Q: 如何确保连接器的安全稳固性?
    - A: 应进行完整的电气测试和高压测试,以确保无短路和断路情况。
    3. Q: 在选择不同选项时,应该如何匹配颜色?
    - A: 必须确保颜色编码正确,红色线缆应位于第一个位置指示器的一侧(-RW选项除外)。

    总结和推荐


    FFSD系列IDC连接器是一款高效、可靠且多样化的电子元器件产品,特别适合需要高密度互连和紧凑设计的应用场合。其广泛的配置选项和卓越的性能表现使其在市场上具备较强的竞争力。综上所述,强烈推荐此款产品给需要高性能IDC连接器的工程师和制造商。

FFSD-04-D-02.00-01参数

参数
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 散装

FFSD-04-D-02.00-01厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-04-D-02.00-01数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-04-D-02.00-01 FFSD-04-D-02.00-01数据手册

FFSD-04-D-02.00-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.7245
10+ ¥ 57.0972
25+ ¥ 57.0972
50+ ¥ 56.0776
100+ ¥ 56.0776
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 63.72
直接购买
加入购物车
