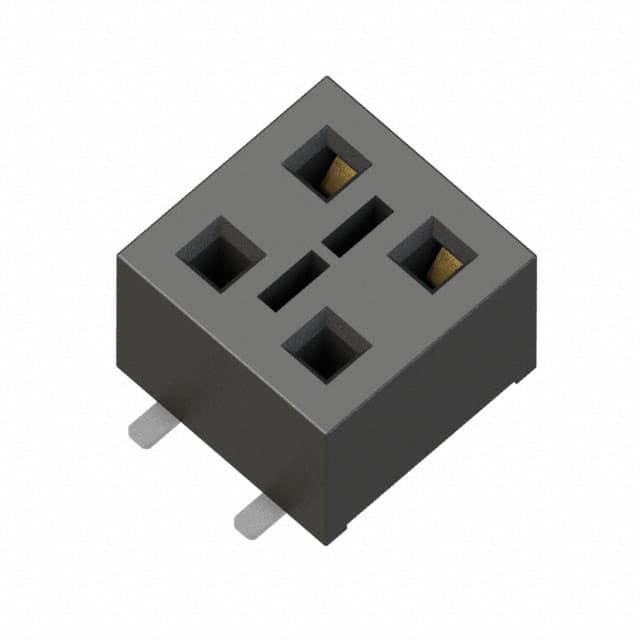

HLE-102-02-L-DV

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距4p双排排母 经济型单梁排母, HLE系列, 直角, 通孔安装
供应商型号: 200-HLE10202LDV
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-102-02-L-DV

HLE-102-02-L-DV概述


    产品简介


    本文档介绍的是由Samtec公司设计并生产的HLE-DV系列电子元器件。这类产品主要用于表面贴装(Surface Mount Technology,SMT)的应用场合,适用于各类电子产品,如通信设备、计算机、消费电子以及工业自动化系统。其基本结构包含非电镀贯穿孔(Non-Plated Through Hole, NPTH),可以方便地集成到PCB板中,从而实现高密度连接。

    技术参数


    根据技术手册,以下是该产品的关键技术和规格参数:
    - 针距:0.100英寸(2.54毫米)
    - 孔径:
    - A选项:0.070英寸(1.78毫米)
    - LC选项:0.047英寸(1.19毫米)
    - 引脚直径:0.050英寸(1.27毫米)
    - 位置数:N个(具体数量需根据实际情况确定)
    - 推荐PCB布局尺寸:N/A
    - 推荐锡膏厚度:0.006英寸(0.15毫米)
    这些参数确保了产品的可靠性和兼容性,使其在多种应用场景中都能表现出色。

    产品特点和优势


    HLE-DV系列元器件具有以下显著特点和优势:
    - 高可靠性:采用非电镀贯穿孔设计,增强了产品的机械强度和电气性能。
    - 高密度连接:0.100英寸的针距设计使得可以在有限的空间内实现高密度布线。
    - 易于焊接:支持表面贴装技术,便于自动化生产线上的大批量生产。
    - 广泛的适用性:能够适应不同类型的PCB设计需求,适用于各类电子产品。

    应用案例和使用建议


    HLE-DV系列元器件通常用于需要高密度连接的应用场景。例如,在通信设备的PCB板上,HLE-DV可以用来实现高速数据传输所需的多引脚连接。为了最大化其性能,建议在使用过程中:
    - 确保PCB设计符合推荐布局规范,以避免电气故障。
    - 在焊接过程中,严格控制锡膏的厚度和质量,以确保焊接质量和可靠性。

    兼容性和支持


    HLE-DV系列元器件具有良好的兼容性,可以与其他同类产品和标准的PCB设计配合使用。Samtec公司为用户提供全方位的技术支持,包括但不限于产品安装指南、维护手册和客户咨询服务,确保用户能够顺利进行产品安装和调试。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:焊接后发现引脚位置偏移
    - 解决方案:检查PCB布局是否准确,确认锡膏涂抹均匀且适量。

    - 问题:产品引脚接触不良
    - 解决方案:重新检查焊接过程,确保每个引脚都正确焊接,并适当增加锡膏用量。

    总结和推荐


    综上所述,HLE-DV系列电子元器件凭借其高密度连接、可靠的焊接能力和广泛的应用范围,在多个领域中表现优异。如果您的项目需要高密度连接,并且希望获得稳定可靠的电气性能,HLE-DV系列将是您理想的选择。我们强烈推荐该产品作为高性能电子设备的关键组件。

HLE-102-02-L-DV参数

参数
防护等级 -
间距-配接 2.54mm
排数 2
额定电流 4.1A
触头镀层 - 配接
颜色 黑色
类型 Push-Pull,Receptacle
针脚数 4pin
触头镀层厚度 - 配接 250nm
长*宽*高 5.08mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

HLE-102-02-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-102-02-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-102-02-L-DV HLE-102-02-L-DV数据手册

HLE-102-02-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8055 ¥ 15.2565
50+ $ 1.441 ¥ 12.1765
100+ $ 1.1988 ¥ 10.1299
500+ $ 0.9936 ¥ 8.3959
1000+ $ 0.9072 ¥ 7.6658
2000+ $ 0.7455 ¥ 6.2995
5000+ $ 0.5355 ¥ 4.525
10000+ $ 0.3675 ¥ 3.1054
库存: 176
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.25
直接购买
加入购物车
