首页  >  产品百科  >  FFSD-15-D-12.00-01-N

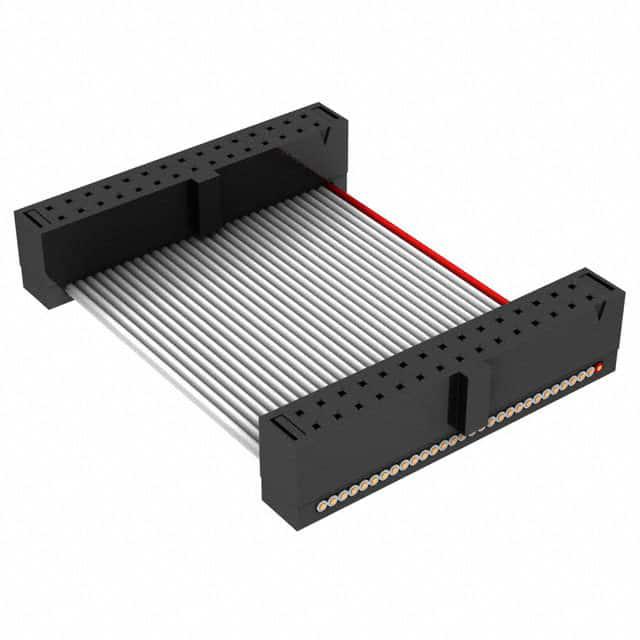

FFSD-15-D-12.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 30 路
供应商型号: 3654154
供应商: 海外现货
标准整包数: 1

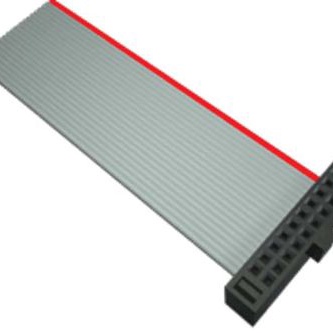

SAMTEC 矩形线缆 FFSD-15-D-12.00-01-N

FFSD-15-D-12.00-01-N概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称:FFSD-XX-X-XX.XX-01-X-X-XXX
    产品类型:IDC(Insulation Displacement Connector)双排式IDC插座
    该产品主要用于连接电线到电路板,通过绝缘位移接触方式实现电气连接。其广泛应用于通信、工业自动化、计算机外围设备及消费电子产品等领域。

    2. 技术参数


    - 规格尺寸:
    - 宽度:XX.XX[XX.X x 25.4] mm(±1%)
    - 长度:根据具体选项和长度变化
    - 导体材料:
    - 接触材料:铍铜(BeCu)
    - 线缆规格:30 AWG,7/38,镀锡,多股绞合,灰色PVC绝缘
    - 接触镀层:
    - 金镀层厚度:0.000010 mm
    - 镍底镀层厚度:0.000050 mm
    - 参考镀层厚度:0.000200 mm(镀锡),0.000050 mm(镍)
    - 其他特性:
    - 使用时应注意导体不应超出电缆绝缘层
    - 模块最小间距为0.50 mm(25.4 mm增量)
    - 组装长度:
    - 包含选项长度:至少1.00 mm(25.4 mm)
    - 单端:4.00 mm(101.6 mm)

    3. 产品特点和优势


    - 高度兼容性:支持多种组装选项,适用于不同应用场景
    - 可靠性高:所有组件100%电气测试,确保短路和开路情况下的质量
    - 环保无铅:电缆组件为无铅设计,符合环保要求
    - 坚固耐用:具备良好的抗拉力(5 lb [22N]直拉)

    4. 应用案例和使用建议


    - 通信系统:FFSD系列可作为终端设备间的连接件,用于信号传输
    - 工业控制:应用于工业自动化设备,提高系统的可靠性和稳定性
    - 消费电子:适用于各类消费电子产品,如笔记本电脑、平板电脑等
    使用建议:
    - 在安装过程中,注意保持导体不超过绝缘层25%厚度,以确保正确操作
    - 安装前需确保接触面清洁,避免氧化或污渍影响电性能

    5. 兼容性和支持


    - 兼容性:FFSD系列与各种工业标准线缆相兼容,可根据客户需求定制组装选项
    - 厂商支持:SAMTEC公司提供全面的技术支持,包括产品选型、组装指导和售后服务等

    6. 常见问题与解决方案


    - Q: 导体如何处理以避免过度延伸?
    - A: 确保导体不超过电缆绝缘层的25%,参考相关笔记确保正确的处理方法
    - Q: 如何进行测试验证以确保产品性能?
    - A: 所有产品都经过100%电气测试和高压绝缘测试(630V),确保产品性能可靠

    7. 总结和推荐


    FFSD-XX-X-XX.XX-01-X-X-XXX凭借其高度的兼容性、优异的电气特性和强大的机械性能,成为市场上非常受欢迎的IDC连接器之一。推荐在对电气连接可靠性有严格要求的应用场合下选用此款产品。

FFSD-15-D-12.00-01-N参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装

FFSD-15-D-12.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-15-D-12.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-15-D-12.00-01-N FFSD-15-D-12.00-01-N数据手册

FFSD-15-D-12.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.6419
10+ ¥ 113.6419
25+ ¥ 111.6126
50+ ¥ 109.5833
100+ ¥ 109.5833
250+ ¥ 109.5833
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 113.64
直接购买
加入购物车
