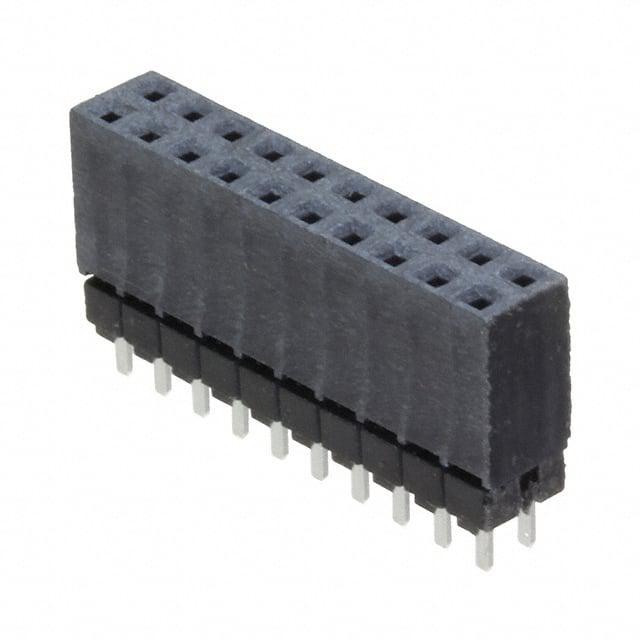

ESW-110-12-S-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 20pin 5.2A 760nm 金 黑色 通孔安装 25.91mm(长度)*4.95mm(高度)
供应商型号: SR-ESW-110-12-S-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-110-12-S-D

ESW-110-12-S-D概述


    产品简介


    本文将介绍Samtec公司的ESQ和ESW系列电子元器件。这些产品主要用于各种嵌入式系统和连接器应用,如PC/104™ J1/J2和P1/P2接口的连接器。ESQ和ESW系列产品具有多种配置选项,可根据具体应用需求进行定制。这两种产品都采用了高品质材料和先进的制造工艺,以确保可靠性和耐用性。

    技术参数


    基本信息
    - 型号:ESQ–110–44–T–D, ESQ–132–14–G–D, ESW–115–12–G–S 等
    - 间距:2.54 mm (.100")
    - 长度范围:多种长度可选,标准插入深度为 (3.68 mm) .145" 至 (6.35 mm) .250"
    电气特性
    - 电流承载能力:
    - ESW/TSW: 每个引脚5.2 A(双引脚供电)
    - ESQ/TSW: 每个引脚5.7 A(双引脚供电)
    - 电压等级:550 VAC(与TSW或ESQ配合使用)
    - 插入力:
    - 标准插入力:(如ESQ-132-14-G-D)
    - 低插入力:(如ESQ-132-39-G-D)
    - 操作温度范围:
    - 金镀层:-55 °C 至 +125 °C
    - 锡镀层:-55 °C 至 +105 °C
    封装和材料
    - 绝缘材料:黑色玻璃填充聚酯
    - 接触材料:磷青铜
    - 镀层:Au或Sn覆盖50 µ" (1.27 µm) Ni
    - 其他选项:双引脚压接,可选择不同的极化和锁定引脚

    产品特点和优势


    - 高可靠性:通过精确的制造工艺和高品质材料保证长期使用稳定性。
    - 多样化的配置选项:包括不同的行数、长度、镀层和插入力选项,满足各种应用需求。
    - 广泛的兼容性:可以与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH、HTSS等系列连接器配合使用。
    - 环境适应性强:能够在极端温度条件下稳定工作,适用于工业和航空航天等领域。

    应用案例和使用建议


    应用案例
    - PC/104™ 接口:例如ESQ-132-14-G-D用于标准插入力,而ESQ-132-39-G-D则用于低插入力。这类产品广泛应用于小型计算机系统和嵌入式系统。

    使用建议
    - 设计布局:在设计时考虑产品的插入深度,避免因过深或过浅导致的接触不良或损坏。
    - 兼容性检查:确认所使用的其他组件与ESQ和ESW系列产品的兼容性,确保所有连接稳定可靠。
    - 维护与检查:定期对连接器进行检查,确保没有腐蚀或其他物理损伤,必要时进行更换或清洁。

    兼容性和支持


    - 兼容性:ESQ和ESW系列产品可以与其他多款Samtec公司的连接器和插槽兼容,具体请参考手册中的详细列表。
    - 技术支持:Samtec公司提供全方位的技术支持和售后服务,包括客户特定需求的审批和特殊图纸制作。官方网站提供了详细的产品信息和技术文档。

    常见问题与解决方案


    - 问题1:如何正确插入连接器?
    - 解决方案:确保引脚垂直插入并达到规定的插入深度,避免强制插入造成损坏。
    - 问题2:插入力过大或过小怎么办?
    - 解决方案:检查插入力设置是否符合要求,必要时咨询技术人员调整相关参数。
    - 问题3:如何选择合适的镀层类型?
    - 解决方案:根据应用环境选择合适的镀层,通常在高温环境中建议使用金镀层以提高耐久性。

    总结和推荐


    综上所述,ESQ和ESW系列连接器以其高度可靠、多样化的配置选项和广泛的兼容性,在各类嵌入式系统和连接器应用中表现出色。这些产品特别适合需要高性能、高可靠性的应用场景,如工业自动化、航空航天及通信系统。强烈推荐使用Samtec公司的ESQ和ESW系列连接器,相信它们能够为您的项目带来卓越的性能和长久的使用寿命。

ESW-110-12-S-D参数

参数
颜色 黑色
触头镀层 - 配接
类型 Elevated Socket,Push-Pull
针脚数 20pin
间距-配接 2.54mm
排数 2
防护等级 -
额定电流 5.2A
触头镀层厚度 - 配接 760nm
长*宽*高 25.91mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESW-110-12-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-110-12-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESW-110-12-S-D ESW-110-12-S-D数据手册

ESW-110-12-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.4125 ¥ 36.9326
100+ $ 4.2 ¥ 35.154
500+ $ 3.2 ¥ 26.784
1000+ $ 2.875 ¥ 24.0638
2500+ $ 2.2 ¥ 18.414
库存: 199
起订量: 71 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1846.63
