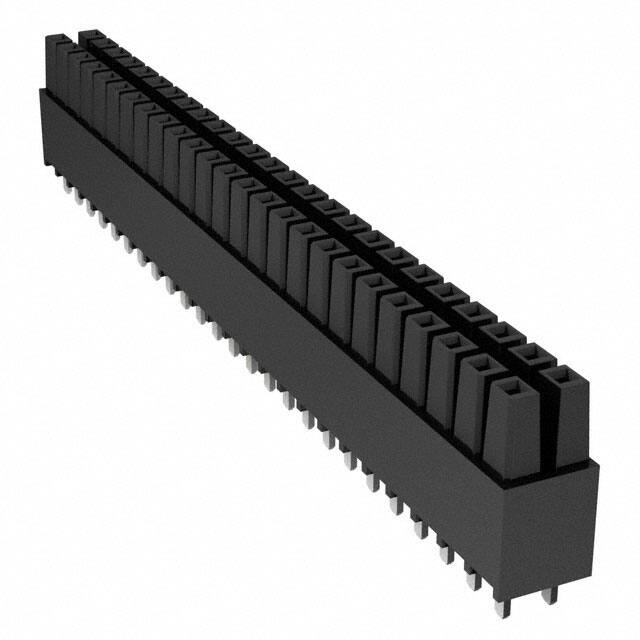

IPS1-125-01-S-D

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 50pin 5.9A 760nm 金 黑色 通孔安装 63.88mm*5.08mm*4.95mm
供应商型号: SR-IPS1-125-01-S-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 IPS1-125-01-S-D

IPS1-125-01-S-D概述


    产品简介


    IPS1-XX-D-XX-X 插座连接器
    IPS1-XX-D-XX-X 是一款双排屏蔽插座连接器,专为高密度互连应用而设计。该连接器采用轻巧紧凑的设计,能够实现高效的信号传输和卓越的机械稳定性。主要功能包括可选的极化和摩擦锁定选项,适用于多种工业和消费电子领域。
    应用领域
    - 工业自动化
    - 消费电子产品
    - 电信设备
    - 医疗仪器

    技术参数


    | 参数项 | 规格 |

    | 接触点数量 | 双排:-02 到 -25 |
    | 接触材料 | 磷青铜,510 弹簧硬度 |
    | 绝缘材料 | Vectra E130i,黑色 |
    | 尺寸 | 0.100 英寸 [2.540mm] 双排间距 |
    | 极限偏摆 | 最大 0.010 英寸 [0.25mm] |
    | 引脚排对齐 | 误差最大 0.010 英寸 [0.25mm] |
    | 极化选项 | -PL |
    | 摩擦锁定选项 | -FL |

    产品特点和优势


    - 高密度设计:通过双排设计,显著提高接线密度。
    - 多样化选择:提供多种镀层选项(如重金、选择性金、雾锡尾)以满足不同需求。
    - 可靠接触:磷青铜材质确保良好的导电性和长期可靠性。
    - 易于组装:标准化插针插入设计简化组装过程。
    - 多种安全机制:包含极化和摩擦锁定功能,防止错误连接和增强稳固性。

    应用案例和使用建议


    使用案例
    一个典型的使用案例是在工业自动化设备中,这种插座连接器可以用于传感器和控制器之间的高效信号传输。它也可以在医疗设备中用于数据采集接口。
    使用建议
    - 在安装时要特别注意接触点的极性,避免反向安装。
    - 在进行摩擦锁定操作时,需确保锁紧到位以增强稳固性。
    - 定期检查连接器的磨损情况,确保长时间稳定运行。

    兼容性和支持


    IPS1-XX-D-XX-X 连接器与市面上常见的标准 PCB 插座和引脚兼容。SAMTEC 公司提供了详细的技术文档和客户支持服务,确保用户能够轻松地进行安装和维护。对于现有客户,还可以提供特定的镀层选项(如重金)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查接触点是否有损坏或污染,并重新安装。 |
    | 插头偏移 | 仔细检查并调整插座的对准,确保极性正确。 |
    | 摩擦锁定不牢固 | 重新执行摩擦锁定操作,确保锁紧到位。 |

    总结和推荐


    总体来看,IPS1-XX-D-XX-X 连接器凭借其紧凑设计、多样化的功能选项和可靠的性能表现,在工业和消费电子领域表现出色。它不仅提供了高效的数据传输能力,还具备良好的机械稳定性。鉴于其出色的性能和广泛的应用范围,强烈推荐这一连接器产品。

IPS1-125-01-S-D参数

参数
针脚数 50pin
额定电流 5.9A
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
防护等级 -
排数 2
颜色 黑色
类型 Push-Pull,Receptacle
间距-配接 2.54mm
长*宽*高 63.88mm*5.08mm*4.95mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

IPS1-125-01-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPS1-125-01-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC IPS1-125-01-S-D IPS1-125-01-S-D数据手册

IPS1-125-01-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 8.2 ¥ 69.946
50+ $ 7.8 ¥ 66.534
100+ $ 7.1375 ¥ 60.8829
500+ $ 6.125 ¥ 52.2463
1000+ $ 4.7625 ¥ 40.6241
库存: 1588
起订量: 38 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1748.65
直接购买
加入购物车
