CLP-110-02-F-D-BE-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距20p双排排母 插座, CLP系列, 直角, 表面
供应商型号: N-CLP-110-02-F-D-BE-P-TR
供应商: 云汉优选
标准整包数: 1

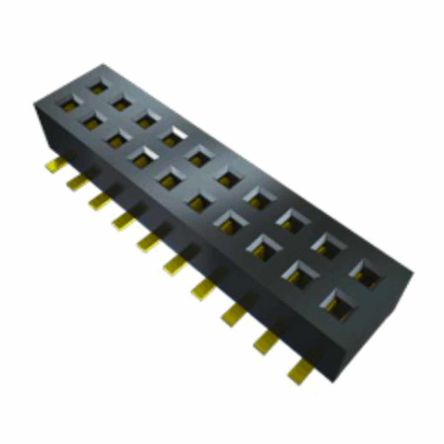

SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLP-110-02-F-D-BE-P-TR

CLP-110-02-F-D-BE-P-TR概述


    产品简介


    本文档介绍了Samtec公司生产的一款低轮廓双排表面贴装连接器——CLP-1XX-XX-XXX-D-XX。该连接器采用双排设计,适用于表面安装技术(SMT),并提供多种选项以满足不同的应用需求。主要应用于电子设备、通信系统及各种需要高密度连接的应用场合。CLP-1XX-XX-XXX-D-XX具有小体积、高可靠性等特点,是现代电子设备设计中不可或缺的关键组件之一。

    技术参数


    以下是CLP-1XX-XX-XXX-D-XX的详细技术参数和规格:
    - 结构:双排,尺寸为0.50英寸 x 0.50英寸
    - 引脚数量:从-02到-50,可选多个位置
    - 接触材料:磷青铜
    - 绝缘材料:LCP,UL 94 VO阻燃等级,黑色
    - 引脚镀层选项:3μin、10μin、30μin选择性金镀或金锡铅复合镀层
    - 机械性能:
    - 最小推送力:0.5磅(8盎司)
    - 最大剪切尾部闪存:0.010英寸(含公差)
    - 最大毛刺:0.005英寸(0.13毫米)
    - 包装:管式、盘式及带式卷轴包装

    产品特点和优势


    CLP-1XX-XX-XXX-D-XX连接器的主要特点是其高可靠性和易于集成的特性。具体优势如下:
    - 高性能接触材料:磷青铜提供了良好的导电性和抗腐蚀性,确保长期稳定运行。
    - 多种引脚镀层选择:可根据不同的应用需求选择适合的镀层类型,增强耐久性和电气性能。
    - 双排设计:在有限的空间内实现了更高的引脚密度,提高了设备的集成度。
    - 丰富的配置选项:提供了多种配置选项,包括引脚位置、接触镀层和封装方式,以适应不同应用场景的需求。

    应用案例和使用建议


    应用案例
    CLP-1XX-XX-XXX-D-XX广泛应用于通信设备、计算机主板、工业自动化控制系统等领域。例如,在一个路由器的设计中,这种连接器被用于将多个网络模块连接在一起,从而实现高效的数据传输和处理。
    使用建议
    在使用该连接器时,需注意以下几点:
    - 在安装过程中确保焊接温度适中,避免过度加热导致焊点损坏。
    - 遵循手册中的建议进行适当的引脚布局,以避免不必要的信号干扰。
    - 考虑使用合适的工具和技术进行表面安装,确保安装质量和可靠性。

    兼容性和支持


    CLP-1XX-XX-XXX-D-XX连接器在设计上具有广泛的兼容性,可以与其他标准表面安装组件无缝集成。Samtec公司提供了全面的技术支持和售后服务,包括安装指南、故障排除手册及在线技术支持服务。客户可以通过公司官网或联系客服获取更多信息和支持。

    常见问题与解决方案


    在使用过程中可能会遇到以下问题及其相应的解决方案:
    - 问题1:安装过程中出现接触不良现象。
    - 解决办法:检查引脚焊接质量,确保焊接温度和时间符合要求;使用适当的助焊剂和清洗剂进行清洁。

    - 问题2:连接器与设备之间存在信号干扰。
    - 解决办法:合理规划电路板上的引脚布局,使用屏蔽线缆减少外部干扰;优化信号路径以减少噪声影响。

    总结和推荐


    综上所述,CLP-1XX-XX-XXX-D-XX是一款设计精良、性能优异的表面贴装连接器。其独特的材料选择、丰富的配置选项以及广泛的应用范围使其成为现代电子设备设计的理想选择。我们强烈推荐使用这款连接器,尤其是在对空间利用率和性能要求较高的场合。同时,Samtec公司提供的完善的支持和服务也使得这一产品的选用更加无忧。

CLP-110-02-F-D-BE-P-TR参数

参数
额定电流 3.3A
针脚数 20pin
颜色 黑色
间距-配接 1.27mm
防护等级 -
触头镀层 - 配接
排数 2
触头镀层厚度 - 配接 76nm
类型 Bottom Entry,Push-Pull,Receptacle
长*宽*高 13.13mm(长度)*4.32mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CLP-110-02-F-D-BE-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

CLP-110-02-F-D-BE-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC CLP-110-02-F-D-BE-P-TR CLP-110-02-F-D-BE-P-TR数据手册

CLP-110-02-F-D-BE-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.5864 ¥ 21.9844
库存: 250
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 989.29
直接购买
加入购物车
