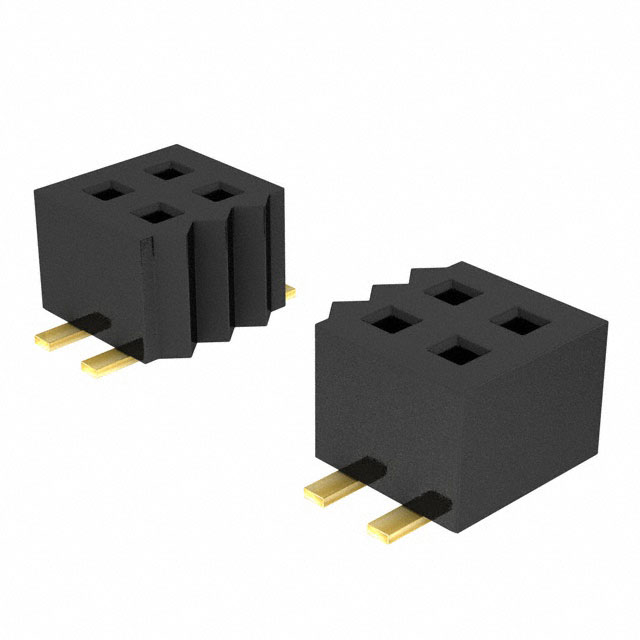

CLP-105-02-G-D

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排母 板对板, CLP系列, 直角, 表面
供应商型号: UA-CLP-105-02-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLP-105-02-G-D

CLP-105-02-G-D概述


    产品简介


    本技术手册介绍的是由Samtec公司生产的一种低轮廓双排表面贴装连接器。该连接器主要用于高密度电子设备中,通过提供稳定可靠的信号传输接口,广泛应用于计算机、通讯设备、工业控制等领域。

    技术参数


    - 型号标识: CLP-1XX-XX-XXX-D-XX
    - 排数: 双排
    - 针脚间距: 0.5英寸(1.27毫米)
    - 总针脚数: 从2个到50个
    - 材料:
    - 绝缘体: LCP, UL 94 V0级,黑色
    - 接触部分: 磷青铜
    - 插拔力: 最小推动力为0.5磅(约0.22公斤)
    - 尺寸:
    - 每排针脚总数范围:0.050英寸(1.27毫米)× 总针脚数 ± 0.017毫米(0.43毫米)
    - 尾部镀层选项:
    - 选择性3微英寸金(在接触区)+亚光锡(尾部)
    - 选择性10微英寸金(在接触区)+亚光锡(尾部)
    - 选择性30微英寸金(在接触区)+亚光锡(尾部)
    - 其他选项还包括含铅/锡合金(90/10±5%)尾部镀层等
    - 环境适应性: 工作温度范围根据具体应用而定

    产品特点和优势


    1. 高密度集成: 每排可容纳最多50个针脚,适合高密度电路设计。
    2. 可靠的机械特性: 最小插拔力为0.5磅,确保长期使用中的稳定性。
    3. 多样化的电气特性选项: 提供多种镀层选项以满足不同应用需求。
    4. 便于安装与操作: 表面贴装设计便于自动化生产线上的安装。

    应用案例和使用建议


    应用案例
    - 数据中心设备: 由于数据中心设备对连接器的可靠性要求极高,这种连接器被用于服务器、交换机等关键部件之间的信号传输。
    - 工业控制系统: 在需要高速数据传输和强抗干扰能力的工业控制环境中,此连接器也能够胜任。
    - 通信设备: 在无线基站或光纤通信系统中,该连接器可用于高密度电路板上的信号传输。
    使用建议
    - 对于需要高频信号传输的应用,建议选用带有更厚镀层的选项,以提高抗腐蚀性并保持信号完整性。
    - 为了便于后续的自动装配流程,可以选择“-TR”选项的带卷轴版本。

    兼容性和支持


    此连接器可与市面上多数标准PCB制程兼容,特别适用于采用卷轴式包装的自动化装配线。Samtec公司提供了详尽的技术支持文档及售后服务,以确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器针脚损坏 | 重新检查插拔操作是否符合标准流程,如有需要,可联系供应商更换损坏部件 |
    | 信号传输不稳定 | 检查是否选择了正确的镀层选项,确认安装过程无误 |
    | 插入阻力过大 | 重新校验插头与插座是否匹配 |

    总结和推荐


    综上所述,Samtec公司的低轮廓双排表面贴装连接器凭借其高密度集成、可靠的操作特性以及丰富的电气选项,成为了许多高密度电子设备中的理想选择。我们强烈推荐对于那些寻求高效、耐用且灵活连接解决方案的用户选择此产品。

CLP-105-02-G-D参数

参数
额定电流 3.3A
触头镀层厚度 - 配接 250nm
针脚数 10pin
触头镀层 - 配接
防护等级 -
间距-配接 1.27mm
颜色 黑色
类型 Push-Pull,Receptacle
排数 2
长*宽*高 6.78mm(长度)*4.32mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装
