TCSD-08-D-12.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec IDC 插座电缆组件, TCSD 系列, 美国线规 28 AWG
供应商型号: TCSD-08-D-12.00-01-N
供应商: Master
标准整包数: 5

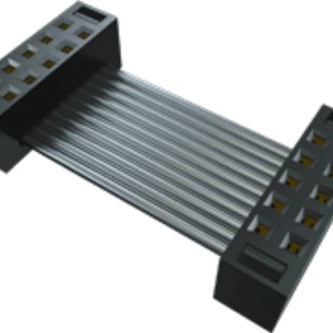

SAMTEC 矩形线缆 TCSD-08-D-12.00-01-N

TCSD-08-D-12.00-01-N概述


    产品简介


    本技术手册涉及的是Samtec公司生产的2mm双排女性IDC(绝缘位移连接器)组装件。这类IDC广泛应用于各类电子设备,如计算机主板、网络设备、通信设备等,因其独特的设计提供了高效、可靠的电气连接。

    技术参数


    - 产品类型:2mm双排女性IDC组装件
    - 主要功能:实现高效稳定的电连接
    - 尺寸规格:根据需求可选不同数量的针脚(03至25个)
    - 连接方式:可以选择单端(-S)或多端(-D)
    - 电气特性:使用铜导线,28AWG,7/36,镀锡处理;接触区域为镀金或闪镀金,其余部分镀锡
    - 工作环境:符合RoHS标准,要求无铅材料
    - 机械特性:具有抗拉强度,最大承受5磅的直线拉力

    产品特点和优势


    该款IDC组装件的最大优势在于其高度的灵活性和适应性。用户可以根据具体的应用需求选择不同的针脚数量、连接方式、电气特性等。特别地,通过“DAISY CHAIN”(菊花链)选项,用户可以实现灵活的连接结构。此外,这种IDC还采用了高强度的铍铜材料作为接触点,确保了长期稳定可靠的连接。

    应用案例和使用建议


    该IDC组装件适用于各种需要高密度连接的应用场景,例如计算机主板、网络交换机、路由器、工业自动化控制设备等。对于工业应用中常用的电缆,建议按照手册提供的指导进行裁剪,避免导线过长导致的接触不良等问题。例如,在长度小于12.5英寸时,允许的公差是±0.125英寸,而在其他情况下则是±1%。

    兼容性和支持


    该IDC组装件可以与Samtec公司的其他产品无缝集成。此外,Samtec提供全面的技术支持,包括详细的使用说明、故障排查指南等。用户可以通过官方网站或直接联系技术支持部门获取帮助。

    常见问题与解决方案


    1. 问题:如何确保电缆在裁剪后不延伸过绝缘层?
    - 解决方法:按照手册中的指示裁剪电缆,保持导线长度不超过电缆绝缘层长度的25%到50%。
    2. 问题:组装过程中出现短路或断开?
    - 解决方法:确保正确安装各部件,并进行全面电气测试以检测任何可能的短路或断开。

    总结和推荐


    综上所述,Samtec的2mm双排女性IDC组装件凭借其优异的电气性能、高可靠性以及良好的兼容性,无疑是电子设备连接的理想选择。无论是对于开发新设备还是升级现有系统,这款IDC组装件都是一个值得信赖的选择。因此,强烈推荐给需要高性能连接解决方案的用户。

TCSD-08-D-12.00-01-N参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装

TCSD-08-D-12.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TCSD-08-D-12.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC TCSD-08-D-12.00-01-N TCSD-08-D-12.00-01-N数据手册

TCSD-08-D-12.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 12.5568 ¥ 104.4046
25+ $ 12.1971 ¥ 101.4139
50+ $ 9.9844 ¥ 83.0162
100+ $ 8.7556 ¥ 72.7607
250+ $ 8.2501 ¥ 67.5601
500+ $ 8.2185 ¥ 67.3009
1000+ $ 8.2185 ¥ 67.3009
库存: 36
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 522.02
直接购买
加入购物车
