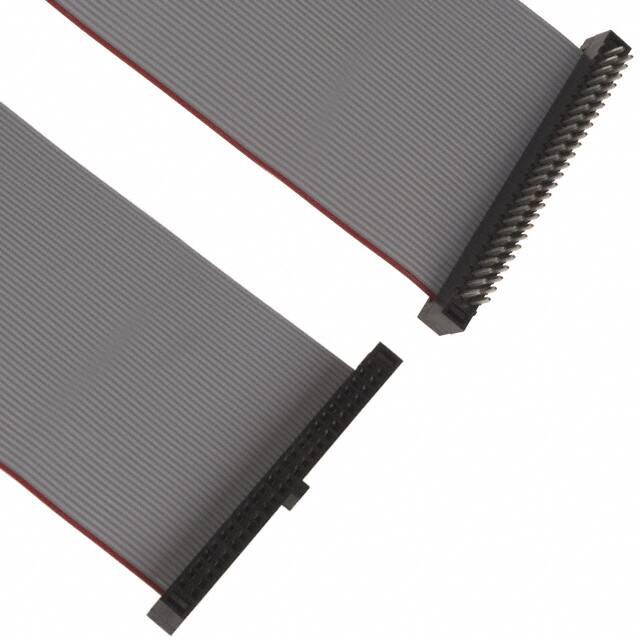

FFMD-25-T-02.00-01N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Cable Assembly 0.05m 30AWG 1.27mm 50 to 50 POS IDC Connector to IDC Connector M-F TIGER EYE™ Bulk
供应商型号:
供应商:
标准整包数: 0
SAMTEC 矩形线缆 FFMD-25-T-02.00-01N

FFMD-25-T-02.00-01N概述

    电子元器件产品技术手册

    产品简介


    本文介绍了由Samtec公司生产的FFMD-XX-X-XX.XX-01-X系列电子元器件。该产品是一款双排IDC电缆组件,主要应用于各种需要高密度连接的应用场合,例如通信设备、计算机系统和工业自动化控制。它通过高效的接口设计和可靠的电气性能为用户提供了解决方案。

    技术参数


    以下列出了该产品的关键技术和电气性能参数:
    - 引脚数量:从3到25个引脚可选。
    - 端子类型:支持单端(-S)、双端(-D)和转移端(-T)组装。
    - 端子长度:最小组装长度为2.00英寸(50.8毫米)。
    - 插接方式:提供插座的凹槽极化选项(-N),仅适用于-端子组装。
    - 线缆长度:允许根据需求调整线缆长度,且长度大于12.5英寸时公差为±0.125英寸,其他长度公差为±1%。
    - 接触材料:铍铜(BeCu)接触件。
    - 终端材料:磷青铜(Phos Bronze)终端。
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)黑色塑料绝缘体。
    - 线缆规格:30 AWG,7/38绞合线,带PVC绝缘层。

    产品特点和优势


    - 高可靠性:所有组件100%进行电子测试,确保无短路和开路情况。
    - 强抗压能力:转移端组件的应力释放能够承受5磅(约22牛顿)的直拉力。
    - 多种配置:多种组装方式和电镀选项,以满足不同应用的需求。
    - 防误插设计:通过插座的凹槽极化选项避免误插。
    - 环境友好:采用无铅设计,符合环保要求。

    应用案例和使用建议


    该产品广泛应用于电信、计算机网络、工业控制系统等领域。例如,在服务器机房中,该产品可以用于连接主板和扩展卡,从而实现高效的数据传输。在工业自动化控制方面,该产品可以用于传感器和执行器之间的连接,实现复杂系统的可靠信号传输。
    使用建议:
    1. 在切割电缆时,请注意导体不应超出电缆绝缘层。
    2. 保持线缆过长的部分不超过电缆厚度的25%,这样可以有效避免工艺指示符的出现。
    3. 确保线缆装配长度至少为2英寸,特别是在DAISY CHAIN配置下,以避免短路问题。

    兼容性和支持


    该产品支持与各种标准的IDC连接器兼容。制造商提供了详细的技术支持和服务,确保用户能够顺利使用并维护这些组件。

    常见问题与解决方案


    1. 导体伸出电缆绝缘层外
    解决方法:严格按照工艺指示,确保导体不超出电缆绝缘层。

    2. 装配过程中出现短路
    解决方法:仔细检查并确保各引脚正确对齐和连接,必要时请参阅制造商的装配指南。

    总结和推荐


    综合来看,FFMD-XX-X-XX.XX-01-X系列IDC电缆组件在电气性能、机械强度和使用方便性方面表现出色。对于需要高效可靠连接的应用场合,我们强烈推荐使用该产品。它不仅具有出色的性能,还提供了全面的技术支持,使其成为市场的优选之一。

FFMD-25-T-02.00-01N参数

参数
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 散装

FFMD-25-T-02.00-01N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
