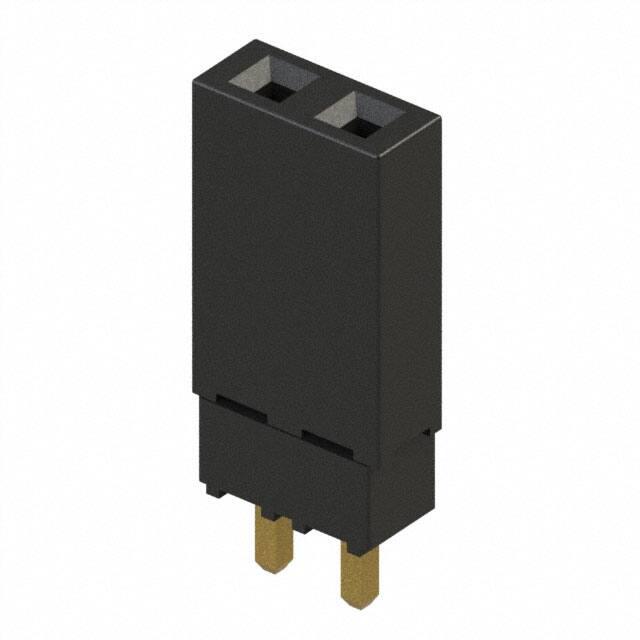

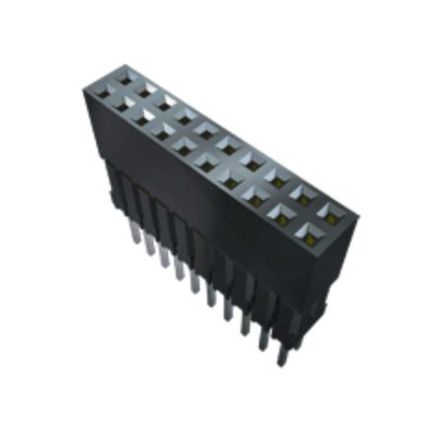

ESQ-102-12-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距2p单排排母 插座, ESQ系列, 垂直, 通孔安装
供应商型号: SR-ESQ-102-12-G-S
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-102-12-G-S

ESQ-102-12-G-S概述


    产品简介


    本产品属于ESW和ESQ系列的板对板连接器,是2.54mm间距的单排和多排自巢式插座。主要应用于PC/104™ J1/J2/P1/P2连接器标准的嵌套连接,适用于工业控制、通讯设备、数据采集系统等领域。该系列提供标准插入力(Standard Insertion Force)和低插入力(Low Insertion Force)两种版本,满足不同应用场景的需求。

    技术参数


    - 引脚数: 1到108个引脚(可按行定制)
    - 引脚间距: 2.54mm(.100")
    - 插拔寿命: 100次(10µ"金镀层)
    - 电流承载能力:
    - ESW/TSW系列:每针5.2安培(双针供电)
    - ESQ/TSW系列:每针5.7安培(双针供电)
    - 电压耐受性: 550VAC
    - 工作温度范围:
    - 镀金: -55°C至+125°C
    - 锡镀层: -55°C至+105°C
    - 接触材料: 磷青铜
    - 绝缘材料: 黑色玻璃填充聚酯
    - 插入深度: 3.68mm (.145") 至 6.35mm (.250")
    - 正常力: 标准为125克(4.4牛顿)
    - 认证: RoHS符合,无铅焊料

    产品特点和优势


    ESQ和ESW系列连接器采用自巢设计,能够在密集的应用环境中稳定可靠地进行连接。其高电流承载能力和宽广的工作温度范围使得它们特别适合于严苛的工作条件。低插入力版本的设计提高了装配效率,减少了装配过程中的人力成本。镀金和锡镀层的选择提供了更广泛的适用性,以满足不同的使用需求。

    应用案例和使用建议


    这类连接器被广泛应用于PC/104™ J1/J2/P1/P2连接器标准的嵌套应用。例如,在数据采集系统中,这些连接器可以用于传感器模块之间的信号传输。此外,这些连接器还适用于需要高密度连接和良好抗干扰性能的工业控制系统。
    使用建议:
    1. 在使用前,确保所有连接器都安装正确,并且没有明显的物理损坏。
    2. 按照制造商提供的指导书操作,确保安全和有效安装。
    3. 对于需要高温应用的场景,优先考虑镀金版本以提高可靠性。

    兼容性和支持


    ESQ和ESW系列连接器与TSW, MTSW, EW, MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH, HTSS系列的产品兼容。Samtec公司为这些产品提供全面的技术支持,包括产品文档、技术咨询以及售后服务,确保客户能够顺利安装和使用这些产品。

    常见问题与解决方案


    - Q: 连接器的插拔次数有限制吗?
    - A: 是的,这些连接器的最大循环次数为100次(10µ"金镀层)。
    - Q: 如何选择合适的镀层?
    - A: 根据具体应用场景选择,镀金版本适用于需要更高电流承载能力和工作温度范围的情况。
    - Q: 如何判断连接器是否损坏?
    - A: 通过目视检查和功能测试来确定,确保每个引脚都完好无损且能正常插拔。

    总结和推荐


    ESW和ESQ系列连接器以其出色的性能、广泛的兼容性以及强大的技术支持,成为了高密度、高性能板对板连接的理想选择。无论是对于工业控制还是数据采集系统,这些连接器都能够提供可靠的连接解决方案。因此,我强烈推荐在相关项目中使用这些高质量的连接器。

ESQ-102-12-G-S参数

参数
触头镀层 - 配接
排数 1
类型 Elevated Socket,Push-Pull
触头镀层厚度 - 配接 510nm
颜色 黑色
防护等级 -
针脚数 2pin
间距-配接 2.54mm
额定电流 5.7A
长*宽*高 5.5mm(长度)*2.41mm(高度)
安装方式 通孔安装
零件状态 在售
