ZF5S-40-03-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 40pin 自然色 4.87mm FFC 1.8A 锡 底部 贴片安装 25.65mm(长度)*3mm(高度)
供应商型号: 200-ZF5S4003TWT
供应商: Mouser
标准整包数: 1

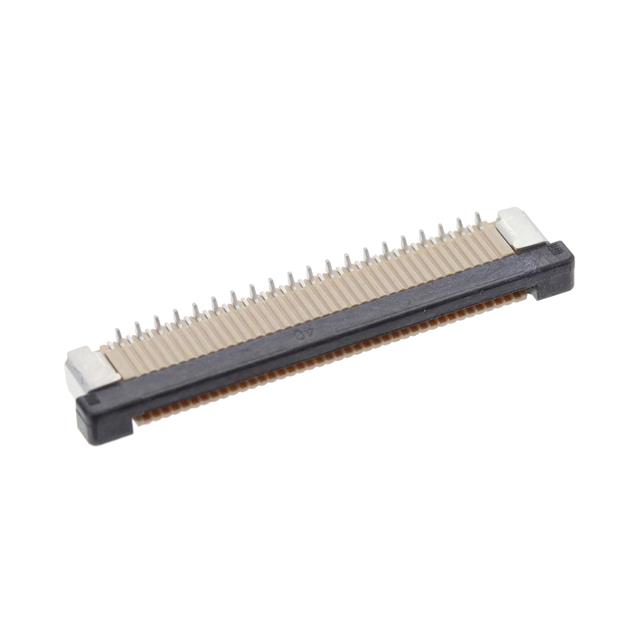

SAMTEC FFC/FPC连接器 ZF5S-40-03-T-WT

ZF5S-40-03-T-WT概述


    产品简介


    本文档介绍了Samtec公司生产的ZF5S系列零插入力(Zero Insertion Force, ZIF)连接器。这些连接器广泛应用于各类电子设备中,特别是在需要频繁插拔而不损伤引脚的应用场合。它们的主要功能是实现电子电路板之间的稳定而可靠的连接。该系列产品提供从4到50个引脚的选择,且可以通过不同的配置来适应不同的应用需求。

    技术参数


    - 引脚数量: 支持4到50个引脚(根据型号的不同)。
    - 引脚样式: 可以选择三种不同的引脚样式(-01, -02, -03),每种样式对应的引脚材质也不同。
    - 镀层规范: 纯锡(T),表面处理为哑光。
    - 焊接引脚: 使用WT-60-01-T,材质为黄铜。
    - 额外选项: 包括Kapton垫片(K选项),适用于特定引脚样式(-01, -02)。
    - 包装: 标准包装为管式(TUBES),可选带状盘式(TAPE & REEL)和满卷带状盘式(FULL REEL QTY TAPE & REEL)。

    产品特点和优势


    - 高可靠性: 零插入力设计确保了连接器在频繁插拔过程中不会损坏引脚。
    - 可定制性: 多种引脚样式和引脚数量选择,满足不同应用场景的需求。
    - 优良的机械性能: 纯锡镀层保证了长时间的耐用性和接触可靠性。
    - 兼容多种封装: 标准管式、带状盘式和满卷带状盘式包装,方便集成到各种生产流程中。

    应用案例和使用建议


    - 应用案例: 这些连接器被广泛用于工业自动化设备、通信设备和计算机系统等领域。例如,在工业机器人控制系统中,频繁插拔操作要求连接器具备高可靠性。
    - 使用建议: 在组装过程中,确保连接器按照指定的方向插入,以避免引脚错位。对于高密度应用,建议使用带状盘式包装以提高生产效率。

    兼容性和支持


    - 兼容性: ZF5S系列连接器与同一系列的其他型号如ZF5-XX和ZF5C-XX相兼容。
    - 支持: Samtec公司提供了全面的技术支持,包括设计咨询、生产和装配指导。如有任何疑问,可以联系他们的客户服务团队。

    常见问题与解决方案


    - 问题: 插入力过大,导致引脚损坏。
    - 解决方案: 检查是否正确选择了合适的引脚样式和镀层。如果问题依旧,建议更换新的连接器或咨询技术支持。
    - 问题: 连接器无法完全插入到位。
    - 解决方案: 检查是否有异物阻碍,或者确认引脚与插座之间是否存在尺寸偏差。

    总结和推荐


    ZF5S系列零插入力连接器凭借其卓越的可靠性和灵活性,成为市场上备受推崇的产品。其广泛的适用范围和高适应性使其成为许多复杂电子系统的理想选择。无论是在工业自动化还是通信设备中,这些连接器都能提供稳定可靠的性能,我们强烈推荐将其纳入您的设计考虑之中。

ZF5S-40-03-T-WT参数

参数
连接器/触头类型 底部
间距 500μm
板上高度 4.87mm
外壳颜色 自然色
触头镀层
端接 焊盘
额定电流 1.8A
扁平柔性类型 FFC
针脚数 40pin
长*宽*高 25.65mm(长度)*3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF5S-40-03-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-40-03-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-40-03-T-WT ZF5S-40-03-T-WT数据手册

ZF5S-40-03-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7835 ¥ 31.9706
110+ $ 2.4624 ¥ 20.8073
506+ $ 2.1816 ¥ 18.4345
1012+ $ 1.617 ¥ 13.6637
2002+ $ 1.449 ¥ 12.2441
5016+ $ 1.113 ¥ 9.4049
10010+ $ 0.777 ¥ 6.5657
库存: 219
