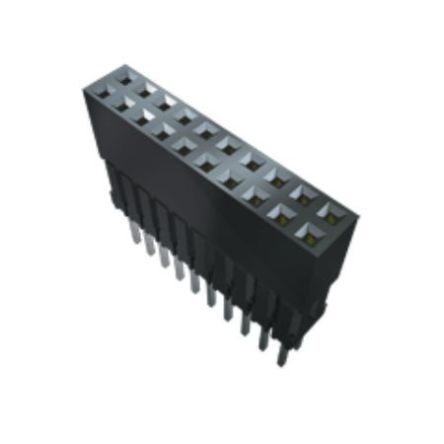

ESQ-112-13-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距12p单排排母 插座, ESQ系列, 垂直, 通孔安装
供应商型号: SR-ESQ-112-13-G-S
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-112-13-G-S

ESQ-112-13-G-S概述


    产品简介


    本篇技术手册旨在介绍Samtec公司的ESW和ESQ系列连接器,这些连接器属于(2.54mm).100"间距的产品。ESQ和ESW系列主要用于高速数据传输和信号连接,适用于计算机主板、工业控制设备和通讯系统等领域。这些连接器通过优化设计,提供了高可靠性和稳定性,是现代电子设备不可或缺的组件之一。

    技术参数


    以下是ESQ和ESW系列连接器的主要技术参数和技术规格:
    | 参数 | 值 |

    | 接触材料 | 磷青铜 |
    | 镀层选项 | Au或Sn镀层,底层50 µ" Ni|
    | 电流承载能力(ESW/TSW) | 5.2 A/pin |
    | 电流承载能力(ESQ/TSW) | 5.7 A/pin |
    | 电压等级 | 550 VAC |
    | 工作温度范围 | -55°C 至 +125°C(金) |
    -55°C 至 +105°C(锡) |
    | 插入深度 | 3.68 mm至6.35 mm |
    | 最大循环次数 | 100次 |
    | RoHS符合性 | 是 |

    产品特点和优势


    ESQ和ESW系列连接器具有以下特点和优势:
    - 自巢插座:ESQ系列特别适用于自巢插座,提供可靠的插接效果。
    - 高电流承载能力:能够在每个接触点上承载高达5.7A的电流,适合大功率应用。
    - 宽温度适应性:可以在极端环境下稳定工作,从-55°C到+125°C。
    - 长寿命设计:经过100次循环测试,确保长时间使用下的可靠性。

    应用案例和使用建议


    应用案例
    - PC/104 J1/P1 "Stackthrough" 连接器
    - 采用标准插入力(例如:ESQ-132-14-G-D)
    - 低插入力(例如:ESQ-132-39-G-D)
    - PC/104 J1 "Non-Stackthrough" 连接器
    - 采用标准插入力(例如:ESQ-132-12-G-D)
    - 低插入力(例如:ESQ-132-37-G-D)
    使用建议
    - 环境选择:根据应用环境的温度和湿度选择合适的镀层材料,确保长期稳定运行。
    - 安装方式:考虑到接触压力和循环寿命,建议在安装时遵循手册中的指导步骤。

    兼容性和支持


    ESQ和ESW系列连接器与以下系列产品兼容:
    - TSW, MTSW, EW, MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH, HTSS
    此外,Samtec公司提供全方位的技术支持和售后保障,帮助客户解决各种使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何判断连接器的镀层是否合格?
    - 答:参考制造商的规格书,检查镀层厚度(如50 µ" Ni)和表面处理(如Au或Sn镀层)是否符合要求。

    2. 问:连接器的最大插入深度是多少?
    - 答:最大插入深度为3.68 mm至6.35 mm之间,具体取决于应用需求。
    3. 问:是否可以定制特殊长度和选项?
    - 答:可以,但需经Samtec批准并标识在客户特定图纸中。

    总结和推荐


    综上所述,ESQ和ESW系列连接器凭借其卓越的性能、广泛的应用范围和可靠的支持体系,成为电子设备领域的重要组成部分。强烈推荐在需要高性能连接器的应用中使用ESQ和ESW系列,以确保系统的稳定性和可靠性。

ESQ-112-13-G-S参数

参数
防护等级 -
触头镀层 - 配接
类型 Elevated Socket,Push-Pull
排数 1
颜色 黑色
额定电流 5.7A
间距-配接 2.54mm
针脚数 12pin
触头镀层厚度 - 配接 510nm
长*宽*高 30.5mm(长度)*2.41mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESQ-112-13-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-112-13-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-112-13-G-S ESQ-112-13-G-S数据手册

ESQ-112-13-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
