TLE-113-01-G-DV-A

厂牌: SAMTEC
产品描述: Samtec 板对板连接器
供应商型号: TLE-113-01-G-DV-A
供应商: 云汉优选
标准整包数: 1

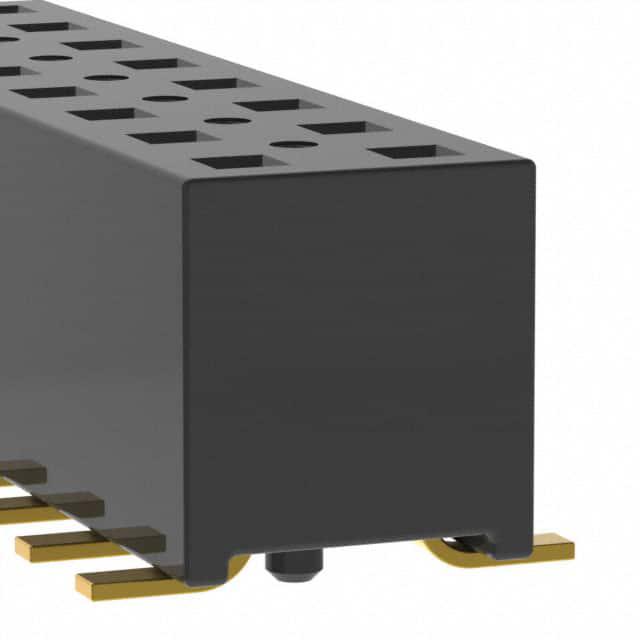

SAMTEC 矩形连接器 - 针座 - 插座/母插口 TLE-113-01-G-DV-A

TLE-113-01-G-DV-A概述

    TLE/CLT 系列电子元器件技术手册

    1. 产品简介


    TLE 和 CLT 系列是双排针座连接器,广泛应用于高速信号传输领域,如计算机、通讯设备和工业自动化控制系统等。这些连接器通过提供高可靠性、高密度和低成本的优势,成为现代电子设计中不可或缺的部分。

    2. 技术参数


    - 引脚数量: TLE 系列支持 2 到 50 针;CLT 系列支持 2 到 34 针。
    - 引脚样式:
    - TLE 系列:01(通孔)、02(表面贴装)
    - CLT 系列:01(通孔)、02(表面贴装)
    - 镀层选项:
    - TLE 系列:金(Au)镀层(10 微英寸厚度)
    - CLT 系列:金(Au)镀层或锡(Sn)镀层(10 微英寸厚度),均覆盖在 50 微英寸(1.27 微米)镍基底上。
    - 电气特性:
    - TLE 系列: 每个引脚电流承载能力为 3.2 安培(在 2 个引脚供电时)
    - CLT 系列: 每个引脚电流承载能力为 4.1 安培(在 2 个引脚供电时)
    - 工作温度范围: -55°C 至 +125°C
    - 插入深度:
    - TLE 系列: 0.82 英寸至 1.72 英寸
    - CLT 系列: 顶部进入方式的最小插入深度为 0.055 英寸,底部进入方式的最小插入深度为 0.101 英寸

    3. 产品特点和优势


    - 高可靠性: 具有高插入力和拔出力,保证长时间使用的稳定性。
    - 高速信号传输: 支持高达 8 Gbps 的数据传输速率,适用于高速数据传输系统。
    - 灵活的安装选项: 可选通孔和表面贴装两种安装方式,满足不同的应用需求。
    - 多种镀层选择: 提供金镀层和锡镀层,以适应不同的环境和应用要求。
    - 广泛的兼容性: TLE/CLT 系列可与多种其他连接器兼容,如 TMMH, TMM, MTMM, MMT, TW, LTMM, ZLTMM, TCMD, TSH 等。

    4. 应用案例和使用建议


    - 应用案例: 适用于高速通信设备、服务器、交换机、路由器、医疗设备等领域。例如,在服务器背板中,这些连接器能够实现高速数据传输,提高系统的整体性能。
    - 使用建议: 在选择合适的连接器时,考虑实际的工作环境和所需的电流承载能力。确保安装过程符合规范,避免物理损伤和电气故障。定期检查和维护连接器,以保持其最佳性能。

    5. 兼容性和支持


    - 兼容性: TLE/CLT 系列连接器可以与多种标准连接器兼容,如 TMMH, TMM, MTMM, MMT, TW, LTMM, ZLTMM, TCMD, TSH 等。
    - 支持和维护: 供应商提供详细的安装指南和技术支持,确保用户能够正确安装和使用这些连接器。如有任何问题,可以通过联系技术支持团队获得帮助。

    6. 常见问题与解决方案


    - 问题: 引脚间短路
    - 解决方案: 检查引脚布局和焊接质量,确保每个引脚正确安装并接触良好。
    - 问题: 连接不稳定
    - 解决方案: 调整插入深度和压力,确保连接紧密无误。
    - 问题: 无法正确识别连接器型号
    - 解决方案: 检查引脚编号和标记,确保安装正确的型号和配置。

    7. 总结和推荐


    TLE/CLT 系列连接器凭借其出色的电气性能、高可靠性和广泛的适用性,成为电子设备中不可或缺的一部分。它们在高速数据传输和工业自动化控制领域表现出色,特别适合需要高电流承载能力和稳定性的应用场合。总体而言,我们强烈推荐使用这些连接器,以提升电子设备的整体性能和稳定性。

TLE-113-01-G-DV-A参数

参数
触头镀层 - 配接
额定电流 3.2A
针脚数 26pin
防护等级 -
排数 2
间距-配接 2mm
触头镀层厚度 - 配接 250nm
类型 Pass Through,Push-Pull,Receptacle
颜色 黑色
长*宽*高 26mm(长度)*5.56mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

TLE-113-01-G-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TLE-113-01-G-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC TLE-113-01-G-DV-A TLE-113-01-G-DV-A数据手册

TLE-113-01-G-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.8
100+ ¥ 29.04
500+ ¥ 28.16
2500+ ¥ 27.28
5000+ ¥ 26.4
库存: 50
起订量: 1 增量: 22
交货地:
最小起订量为:1
合计: ¥ 30.8
