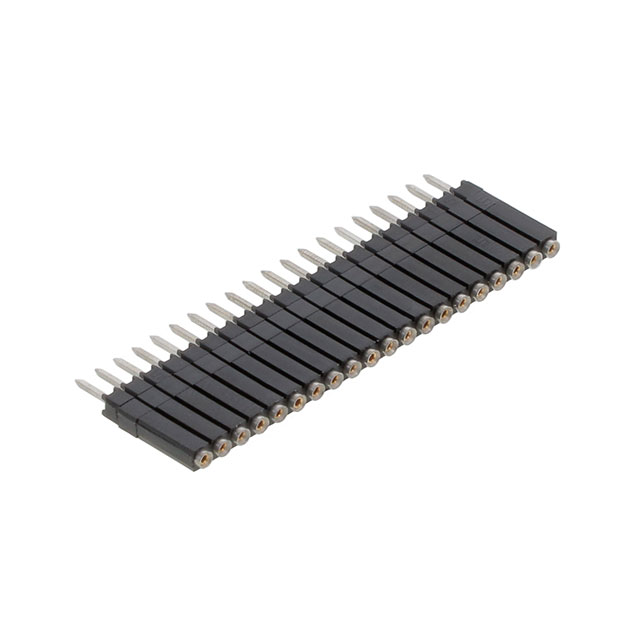

ESS-120-T-05

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 1 20pin 1A 250nm 金 黑色 通孔安装 50.8mm(长度)*2.54mm(高度)
供应商型号: SAM12531-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESS-120-T-05

ESS-120-T-05概述


    产品简介


    本文介绍的是由Samtec公司生产的电子元器件——ESX系列插拔式连接器。这类连接器广泛应用于各种高可靠性需求的电路系统中,例如通讯设备、工业自动化控制系统、汽车电子系统等。ESX系列以其卓越的性能和可靠的连接能力著称,为工程师们提供了便捷高效的连接解决方案。

    技术参数


    - 材质:
    - 插座套筒材料:增强型液晶聚合物(LCP)
    - 绝缘材料:UL94V-0阻燃等级,黑色
    - 接触件材料:铍铜(BeCu)
    - 壳体材料:黄铜
    - 镀层选项:
    - -G: 10μ英寸金镀层,适用于接触区及尾部
    - -T: 10μ英寸选择性金镀层,接触区,尾部采用哑光锡
    - -TT: 接触区及尾部均采用哑光锡
    - 电气特性:
    - 位置数:2x.100[2.54]±.015[0.38]
    - 最大弓曲度:.009[0.23]in/in
    - 最小推拉力:5磅
    - 镀金厚度:10μ英寸
    - 选金区域:接触区
    - 锡层厚度:10μ英寸(针对尾部)
    - 工作环境:
    - 工作温度范围:-40°C 至 +125°C
    - 湿度范围:0%至100%RH
    - 最大剪切闪光尺寸:0.038[0.97](引脚端)
    - 最小剪切闪光尺寸:0.010[0.25](无垫圈)
    - 最大剪切闪光尺寸:0.028[0.71](带垫圈)

    产品特点和优势


    ESX系列插拔式连接器在设计上具有多个显著特点:
    - 高可靠性:采用高性能材料制造,保证长期使用的稳定性和可靠性。
    - 广泛兼容性:能够适应不同类型的电路板安装,满足多样化的应用需求。
    - 易于安装:锁扣设计确保了快速且稳定的安装过程,减少了安装时间并降低了误操作的风险。
    - 多样化镀层选项:提供了多种镀层选项以适应不同的应用场景,提升了产品的适用性。

    应用案例和使用建议


    ESX系列连接器在通讯设备中被广泛用于背板连接、服务器内部信号传输等场景。为了最大化ESX系列连接器的性能,在实际应用中需要注意以下几点:
    - 确保正确的安装方向,特别是对于带有锁定引脚的设计。
    - 在焊接前检查并确认引脚的方向正确,避免错误装配。
    - 安装过程中要避免过度弯曲或扭曲引脚,防止损坏连接器结构。

    兼容性和支持


    ESX系列插拔式连接器与市场上大多数标准电路板设计兼容,可以轻松集成到现有系统中。Samtec公司提供全面的技术支持服务,包括详细的产品文档、在线教程和客户支持热线,以帮助用户充分利用这些连接器的功能。

    常见问题与解决方案


    - Q1: 如何确保ESX连接器正确安装?
    - A1: 首先检查引脚方向是否正确,然后按照制造商提供的安装指南进行安装。确保引脚与电路板上的孔完全对齐。

    - Q2: 连接器长时间未使用会生锈吗?
    - A2: 不会,ESX系列连接器经过特殊处理,即使在潮湿环境中也能保持良好的防腐蚀性能。但如果长时间存放,建议采取适当的保护措施。

    总结和推荐


    综上所述,ESX系列插拔式连接器凭借其出色的性能和高度的可靠性,成为通讯设备、工业控制等领域不可或缺的连接解决方案。我们强烈推荐在需要高可靠性的应用场景中选用这一系列产品。无论是从性价比还是功能性方面考虑,ESX系列都是一款值得信赖的选择。

ESS-120-T-05参数

参数
排数 1
防护等级 -
触头镀层厚度 - 配接 250nm
针脚数 20pin
额定电流 1A
颜色 黑色
间距-配接 2.54mm
类型 Elevated Socket,Push-Pull
触头镀层 - 配接
长*宽*高 50.8mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ESS-120-T-05厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
