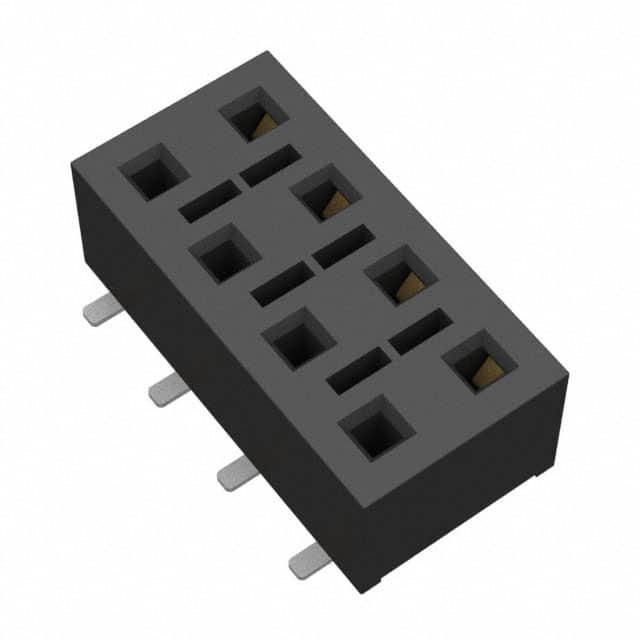

HLE-104-02-L-DV-P

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 8pin 4.1A 250nm 金 黑色 贴片安装 10.16mm(长度)*6.6mm(高度)
供应商型号: 612-HLE-104-02-L-DV-P-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-104-02-L-DV-P

HLE-104-02-L-DV-P概述

    电子元器件产品技术手册

    产品简介


    产品类型: 连接器
    主要功能: HLE系列连接器是一种高密度且经济高效的可靠插座,适用于多种电子应用场合。
    应用领域: 广泛应用于通信、工业控制、医疗设备和汽车电子等领域。

    技术参数


    - Pin数量: 2至50个Pin
    - Pitch: 2.54mm (0.100")
    - 连接方式: 支持表面贴装(SMT)和通孔安装
    - 插拔次数: 最大可达500次
    - 电流容量: 4.1A/针 (2个针供电)
    - 电压等级: 400VAC
    - 操作温度范围: -55°C至+125°C
    - 镀层: Au或Sn过50μ" (1.27μm) Ni
    - 绝缘材料: 黑色液晶聚合物 (LCP)
    - 认证: RoHS合规,符合多种行业标准

    产品特点和优势


    1. 成本效益:设计紧凑,节省空间,成本低廉。
    2. 可靠性高:具备高耐久性,插拔次数可达500次。
    3. 适应性强:能够在广泛的温度范围内工作,满足不同环境需求。
    4. 灵活性强:可选择表面贴装或通孔安装,方便各种组装方式。

    应用案例和使用建议


    - 工业控制: 在自动化生产线中,需要高密度连接,HLE连接器可有效提升系统的可靠性和效率。
    - 医疗设备: 需要高耐久性和高可靠性,以确保系统长时间稳定运行。
    - 通信设备: 在高频信号传输中,HLE连接器可以提供稳定的信号连接。
    使用建议:
    - 为确保连接稳固,在设计电路板时需注意插针位置和焊接工艺。
    - 对于高温环境下使用,考虑增加散热措施,以延长产品使用寿命。

    兼容性和支持


    HLE系列连接器可与多种电子元器件配套使用,如TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等。
    Samtec公司提供了全面的技术支持和维护服务,用户可通过官方网站获取详细的规格文档和推荐PCB布局。

    常见问题与解决方案


    - 问题1: 插拔次数少
    解决方案: 选择高插拔次数的型号,如带Locking Clip的选项。
    - 问题2: 温度范围超出限制
    解决方案: 在设计时考虑使用散热片或其他散热措施。
    - 问题3: 插针损坏
    解决方案: 检查插针是否正确安装,避免过度弯折或用力过猛导致损坏。

    总结和推荐


    HLE系列连接器以其成本效益高、可靠性强和适应性强等特点,在多个行业中得到广泛应用。无论是用于工业控制、医疗设备还是通信设备,都能表现出优异的性能。推荐所有需要高密度、低成本且高可靠的连接解决方案的项目采用该系列产品。
    如有任何疑问或需要进一步的支持,请联系制造商获得详细的信息和服务。

HLE-104-02-L-DV-P参数

参数
触头镀层厚度 - 配接 250nm
防护等级 -
针脚数 8pin
类型 Push-Pull,Receptacle
额定电流 4.1A
触头镀层 - 配接
排数 2
颜色 黑色
间距-配接 2.54mm
长*宽*高 10.16mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
