首页  >  产品百科  >  HLE-106-02-L-DV-BE-K-TR

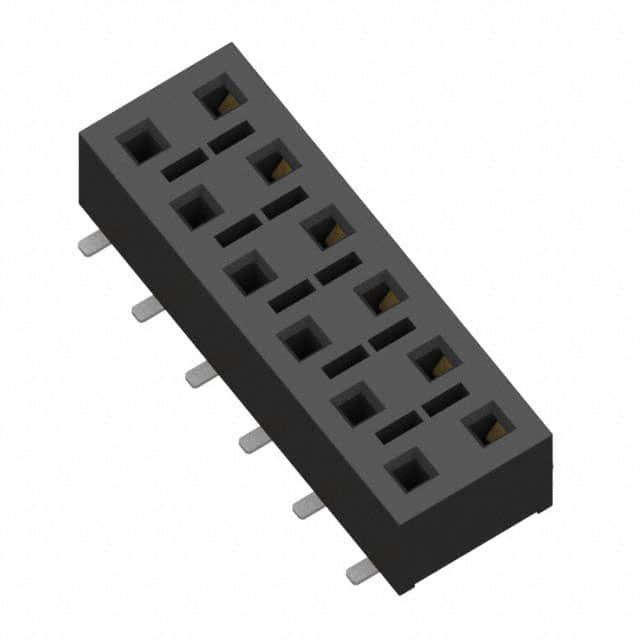

HLE-106-02-L-DV-BE-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 12pin 4.1A 250nm 金 黑色 贴片安装 15.24mm(长度)*6.6mm(高度)
供应商型号: 200-HLE10602LDVBEKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-106-02-L-DV-BE-K-TR

HLE-106-02-L-DV-BE-K-TR概述

    HLE Series Electronic Connectors: Comprehensive Overview

    1. 产品简介


    HLE系列电子连接器(HLE–116–02–L–DV–K, HLE–110–02–L–DV, HLE–130–02–F–DV)是一款高度可靠的插头座,适用于多种电气设备及工业应用。这些连接器设计精良,旨在提供高效能的数据传输和信号连接。它们被广泛应用于电信、自动化控制、计算机外围设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 间距 | 2.54mm (.100") |
    | 针数范围 | 02至50针 |
    | 插拔次数 | >1000次 |
    | 电气特性 | 电流承载能力:4.1A/针(双针供电) |
    | 工作温度范围 | -55°C至+125°C |
    | 电压等级 | 400VAC |
    | 防腐标准 | RoHS合规 |
    | 插入深度 | 1.78mm至3.43mm (pass-through),或2.59mm最小值加电路板厚度 |

    3. 产品特点和优势


    - 可靠性高:采用液态晶聚合物绝缘材料,确保长期稳定性和机械强度。
    - 多功能性:支持多种尾部选项和包装形式,如表面贴装和通孔安装。
    - 成本效益:设计紧凑,适合大规模生产应用,降低了整体成本。
    - 广泛适用性:可与多种型号连接器适配,满足不同应用场景需求。

    4. 应用案例和使用建议


    HLE系列连接器在电信基站、数据中心网络、自动化生产线等复杂环境中表现出色。例如,在电信基站中,这些连接器用于连接天线系统与信号处理单元,确保信号传输的稳定性和低损耗。使用建议包括确保适当的安装角度以减少应力,定期检查连接部位的磨损情况,并选用合适的电缆长度以避免不必要的机械拉伸。

    5. 兼容性和支持


    HLE系列连接器能够与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等多种型号的接头相匹配。厂商提供了详细的规格书和推荐的PCB布局指南,方便集成到现有系统中。对于客户特定需求,Samtec公司可以根据具体要求定制产品,并通过审核后发布相关图纸进行确认。

    6. 常见问题与解决方案


    - 问题:接触不良
    - 解决方案:重新调整插入深度,确保所有触点正确对齐并充分接触。

    - 问题:连接松动
    - 解决方案:检查是否有足够的锁定装置(如-LOCKING CLIP),必要时更换锁紧件或使用更牢固的固定方式。

    - 问题:焊接质量问题
    - 解决方案:确保遵循正确的焊接工艺和规范,使用适当的焊锡材料和温度控制,避免过热损坏连接器。

    7. 总结和推荐


    综上所述,HLE系列连接器凭借其卓越的性能、多样化的应用场景和广泛的兼容性,是众多电气工程师的理想选择。无论是从成本效益还是长期可靠性的角度来看,这款产品都展现出极高的市场竞争力。因此,强烈推荐在需要高性能连接解决方案的应用场景中采用HLE系列连接器。

HLE-106-02-L-DV-BE-K-TR参数

参数
额定电流 4.1A
类型 Bottom Entry,Push-Pull,Receptacle
针脚数 12pin
触头镀层 - 配接
排数 2
防护等级 -
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
颜色 黑色
长*宽*高 15.24mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-106-02-L-DV-BE-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-106-02-L-DV-BE-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-106-02-L-DV-BE-K-TR HLE-106-02-L-DV-BE-K-TR数据手册

HLE-106-02-L-DV-BE-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.14 ¥ 34.983
50+ $ 3.24 ¥ 27.378
100+ $ 2.754 ¥ 23.2713
500+ $ 2.2788 ¥ 19.2559
800+ $ 2.2155 ¥ 18.721
1600+ $ 2.0475 ¥ 17.3014
4800+ $ 1.743 ¥ 14.7284
库存: 756
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.98
