FLE-125-01-G-DV-A-K-TR

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 1.27mm 2 50pin 2A 250nm 金 黑色 SMD,P=1.27mm 贴片安装 31.86mm(长度)*4.6mm(高度)
供应商型号: 612-FLE-125-01-G-DV-A-K-TRCT-ND
供应商: Digi-Key
标准整包数: 1

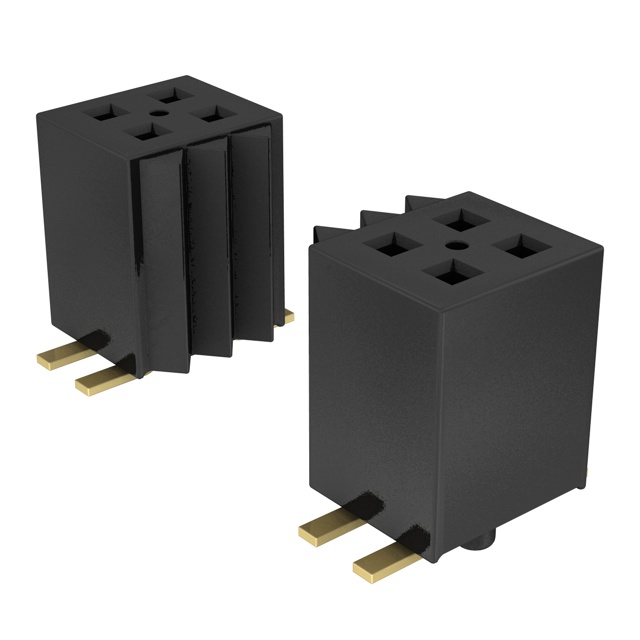

SAMTEC 矩形连接器 - 针座 - 插座/母插口 FLE-125-01-G-DV-A-K-TR

FLE-125-01-G-DV-A-K-TR概述

    # 电子元器件产品技术手册

    产品简介


    本手册介绍了Samtec公司生产的电子元器件——FLE-1XX-XX-XX-DV-XX-X-XX系列双排垂直焊点连接器。这些连接器主要应用于表面贴装工艺,能够实现高密度引脚连接,并且提供了多种不同的引脚数量和镀层选项以满足不同应用场景的需求。该系列产品广泛用于通信设备、工业自动化、医疗设备和消费电子产品等领域。

    技术参数


    尺寸和布局
    - 引脚间距:0.050英寸(1.27毫米)
    - 引脚数量:每行2至75个引脚
    - 引脚长度:1.27毫米
    - 焊接深度:最大3毫米
    - 焊接角度:±3度
    - 引脚位置公差:位置-2至-26为0.004英寸(0.10毫米),位置-27至-75为0.006英寸(0.15毫米)
    材料和结构
    - 接触材料:磷青铜
    - 绝缘材料:Vectra E130i,颜色:黑色
    - 镀层选项:
    - G: 接触区镀10微英寸金,尾部镀3微英寸金
    - H: 接触区镀30微英寸金,尾部镀3微英寸金
    - GF: 整个接触区镀3微英寸金
    包装
    - 标准包装:管式包装
    - 其他包装选项:带卷包装,全卷包装,标签附件
    兼容性
    - 表面贴装工艺兼容
    - 支持多种引脚数量和镀层配置

    产品特点和优势


    特殊功能
    - 双排垂直设计,提供高密度引脚连接
    - 通过镀层选项提供更高的可靠性和使用寿命
    - 支持标准和定制化的引脚数量配置
    市场竞争力
    - 适用于高密度连接需求的应用
    - 多种镀层选项,提高抗腐蚀能力和电气性能
    - 标准化和模块化设计,易于集成到现有系统

    应用案例和使用建议


    应用场景
    - 通信设备
    - 工业自动化
    - 医疗设备
    - 消费电子产品
    使用建议
    - 在安装过程中需注意引脚的公差要求,确保焊接质量
    - 根据应用场景选择合适的镀层类型,以达到最佳性能
    - 安装时使用适当的工具和方法,避免过度弯曲或损坏引脚

    兼容性和支持


    兼容性
    - 该连接器可与其他标准的双排垂直引脚连接器互换使用,方便系统集成
    - 提供多种包装形式,适应不同的生产需求
    厂商支持
    - Samtec公司提供详细的安装指南和技术支持
    - 提供样品测试和全面的技术文档

    常见问题与解决方案


    常见问题
    1. 焊接后引脚变形
    - 解决方案:在焊接前检查引脚是否有变形,必要时进行校正。焊接时使用低热量焊接工具,以减少热应力。
    2. 引脚镀层脱落
    - 解决方案:确认所选镀层适合应用场景,检查焊接过程中的温度和时间控制。若仍存在问题,考虑更换其他镀层选项。
    3. 连接不稳定
    - 解决方案:确保引脚完全插入插座,重新焊接可能松动的引脚。如果仍然存在问题,检查焊接质量和接触电阻。

    总结和推荐


    综合评估
    - 主要优点:FLE-1XX-XX-XX-DV-XX-X-XX系列连接器具有高密度引脚、多样的镀层选项和良好的焊接性能,特别适用于高可靠性要求的应用。
    - 推荐使用:鉴于其广泛的适用性和卓越的性能,我们强烈推荐使用FLE-1XX-XX-XX-DV-XX-X-XX系列连接器。
    以上是对FLE-1XX-XX-XX-DV-XX-X-XX系列连接器的详细分析和推荐。希望该产品能够满足您的需求,提升您项目的整体性能。

FLE-125-01-G-DV-A-K-TR参数

参数
触头镀层 - 配接
排数 2
颜色 黑色
针脚数 50pin
防护等级 -
间距-配接 1.27mm
类型 Push-Pull,Receptacle
额定电流 2A
触头镀层厚度 - 配接 250nm
长*宽*高 31.86mm(长度)*4.6mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FLE-125-01-G-DV-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
