CL10B105KO8NNWC

产品分类: 陶瓷电容
厂牌: SAMSUNG
产品描述: 1μF ±10% X7R 16V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 187-CL10B105KO8NNWC
供应商: Mouser
标准整包数: 1

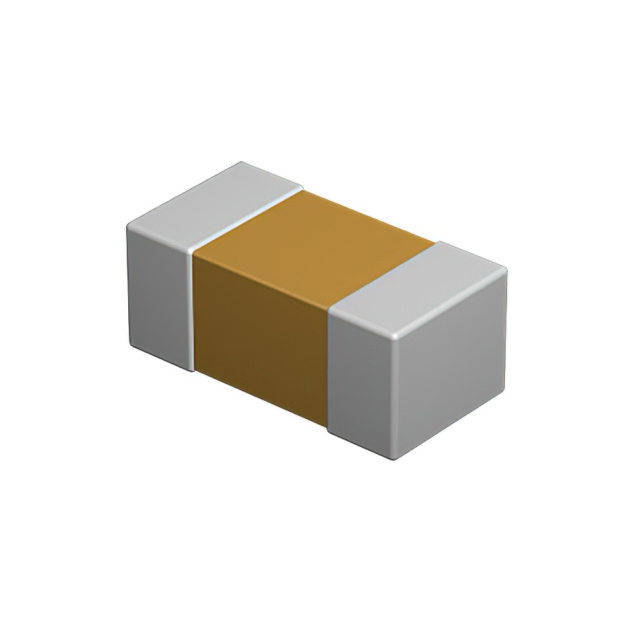

SAMSUNG 陶瓷电容 CL10B105KO8NNWC

CL10B105KO8NNWC概述


    产品简介


    三星电子提供的多层陶瓷电容器(Multilayer Ceramic Capacitor, MLCC)CL10B105KO8NNWC是一种高性能的电容产品。这款电容器主要用于电子电路中存储电荷,具有稳定可靠的性能。它适用于广泛的电子设备中,例如消费电子产品、工业控制设备以及通信基础设施等。MLCC以其体积小、成本低以及优异的温度稳定性而著称,是现代电子设备不可或缺的组成部分。

    技术参数


    - 型号: CL10B105KO8NNWC
    - 制造商: 三星电子
    - 系列: 多层陶瓷电容器
    - 封装尺寸: 0603 (英寸码)
    - 尺寸 (㎜): 长 L: 1.60 ± 0.10, 宽 W: 0.80 ± 0.10
    - 介电常数: X7R
    - 标称电容: 1 µF
    - 容差: ±10%
    - 额定电压: 16 V
    - 厚度: 0.80 ± 0.10 ㎜
    - 端子类型: 焊接端子
    - 电镀类型: 无铅镀层(Ni/Cu/Sn)
    - 包装方式: 纸板卷盘(7" 卷盘)

    产品特点和优势


    1. 高精度容值: ±10% 的高容差确保了良好的一致性和可靠性。
    2. 宽温度范围: -55℃ 至 125℃ 的温度范围内电容变化在 ±15% 以内,适合各种苛刻的环境条件。
    3. 优异的耐久性: 通过严格的可靠性和耐受性测试,包括耐焊接热、振动、高温和湿热测试,确保长期稳定运行。
    4. 低损耗角正切 (tanδ): 最大值为 0.1,这表明低能量损耗,有助于提高设备的整体效率。

    应用案例和使用建议


    应用案例
    这款电容器广泛应用于消费电子产品、通信设备以及工业控制系统中。例如,在手机、平板电脑、笔记本电脑等设备中用于滤波和稳压。在通信基站中,则用于电源管理和信号处理。
    使用建议
    - 在设计电路时,考虑到电容器的工作温度范围,避免长时间在极端温度条件下使用。
    - 在焊接过程中,使用适当的焊接温度和时间以确保良好的焊锡效果。建议采用回流焊接方法,峰值温度设定在 260±5℃,持续时间 30 秒。
    - 避免电容器受到机械冲击或振动的影响,可以采取适当防护措施。

    兼容性和支持


    该产品具有良好的兼容性,可与其他同类电子元件无缝配合。三星提供专业的技术支持和售后服务,包括产品规格确认和技术咨询。如有任何疑问或需要技术支持,请联系销售人员或应用工程师。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子焊点不牢固 | 确保焊接温度和时间符合要求,并进行适当的预热处理。 |
    | 高温环境下电容变化过大 | 选择其他更适合高温环境的电容器型号。 |
    | 耐振动性能不佳 | 在设计中增加额外的机械支撑结构以减轻振动影响。 |

    总结和推荐


    总的来说,CL10B105KO8NNWC 是一款性能优异的多层陶瓷电容器,特别适合于对稳定性和温度变化不敏感的应用场景。虽然某些高可靠性应用可能不适合使用该产品,但其在一般消费电子产品和工业控制设备中表现卓越。如果您需要一种性能稳定且成本适中的电容器,这款产品将是您的理想选择。强烈推荐在相关应用场景中使用此款电容器。

CL10B105KO8NNWC参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CL10B105KO8NNWC厂商介绍

SAMSUNG(三星)是一家总部位于韩国首尔的跨国电子公司,成立于1938年,是全球最大的信息技术公司之一。三星的业务涉及多个领域,包括消费电子、移动通信、半导体和显示器等。

主营产品分类:
1. 消费电子:包括电视、音响、家用电器等。
2. 移动通信:智能手机、平板电脑等。
3. 半导体:存储芯片、处理器等。
4. 显示器:液晶显示器、OLED显示器等。

应用领域:
三星的产品广泛应用于家庭、商业、工业等多个领域,如智能家居、移动办公、数据中心、医疗设备等。

三星的优势:
1. 技术创新:三星在半导体、显示器等领域拥有强大的研发能力,不断推出创新产品。
2. 品牌影响力:三星是全球知名品牌,拥有广泛的客户基础。
3. 全球布局:三星在全球设有多个生产基地和研发中心,实现全球化运营。
4. 产业链整合:三星在多个领域拥有完整的产业链,实现从原材料到成品的一体化生产。

CL10B105KO8NNWC数据手册

厂牌 PDF简要描述 下载
SAMSUNG 陶瓷电容 SAMSUNG CL10B105KO8NNWC CL10B105KO8NNWC数据手册

CL10B105KO8NNWC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0564 ¥ 0.4762
100+ $ 0.0334 ¥ 0.2818
500+ $ 0.0242 ¥ 0.2041
1000+ $ 0.0219 ¥ 0.1846
4000+ $ 0.0165 ¥ 0.1394
8000+ $ 0.014 ¥ 0.1186
48000+ $ 0.0108 ¥ 0.0913
库存: 23740
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
