301-6812

产品分类:
厂牌: RS
产品描述: RS PRO D-Sub触点, 公插, 焊接端接, 20A
供应商型号:
供应商:
标准整包数: 0
RS  301-6812

301-6812概述


    产品简介

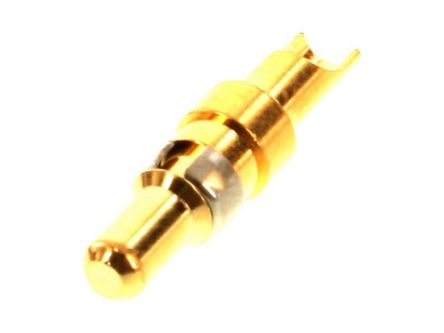

    本产品为一款适用于混合布局连接器壳体的电源/同轴接触件,涵盖电源、同轴及高压等多种类型。它适用于需要结合信号和电源传输的场合,例如军事、工业、商业应用及计算机接口等。通过使用本产品,工程师可以实现高效而稳定的电力和信号传输。

    技术参数


    - 型号: Power/Coaxial Contacts
    - 材料: 铜合金
    - 镀层: 镍金
    - 电流容量: 20A
    - 长度: 22.4mm
    - 连接方式: 焊接
    - 导线尺寸: 12至16 AWG
    - 中心孔直径: 1.3mm
    - 针孔直径:
    - 同轴插头和插座:4个直径1.3mm的孔,间距为5.08mm
    - 中心孔:直径1.3mm
    - PCB孔径:
    - 20A接触件:2.85mm
    - 40A接触件:3.75mm

    产品特点和优势


    1. 多功能性: 支持信号和电力的同时传输,适用范围广。
    2. 高可靠性: 铜合金材质与镍金镀层确保了良好的导电性和抗腐蚀性。
    3. 便捷安装: 设计有便于焊接的端口,方便快速安装。
    4. 高电流承载能力: 20A的电流承载能力使其适用于大功率设备。
    5. 专业认证: RS Professionally Approved Products保证其品质与市场上领先品牌相当。

    应用案例和使用建议


    应用案例
    这类接触件广泛应用于各种工业控制、通信设备和计算机系统中。例如,在某款高端通信基站的设计中,它们被用于实现电源和信号的双重传输,从而提高设备的整体效率和稳定性。
    使用建议
    - 在选择导线时,务必考虑其直径以符合产品要求。
    - 确保所有连接点充分焊接,以避免因接触不良导致的故障。
    - 定期检查连接部位是否有磨损或腐蚀现象,及时更换。

    兼容性和支持


    - 可与“M” DIN41612连接器配合使用,适用于混合布局的D型外壳。
    - 提供工具辅助(例如编号为485-221的拆卸工具)以方便接触件的维护和更换。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 检查焊接是否牢固,必要时重新焊接。 |
    | 电流过载 | 更换更高电流承载能力的接触件。 |
    | 连接不稳定 | 确保导线直径符合规格,重新焊接以确保牢固连接。 |

    总结和推荐


    这款Power/Coaxial Contacts凭借其出色的多功能性、高可靠性和便捷的安装方式,在多种工业应用中表现出色。它不仅能够满足大功率传输的需求,还能够在不同类型的设备之间提供稳定的信号传输。因此,我们强烈推荐此产品给那些寻求高效且稳定连接解决方案的专业人士。

301-6812参数

参数
长*宽*高 22.4mm(长度)

301-6812厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

301-6812数据手册

厂牌 PDF简要描述 下载
RS RS 301-6812 301-6812数据手册

301-6812封装设计

查看详情并下载
Symbol
Footprint
3D Model
