03K1AM-K20S3

产品分类: 其他工具
厂牌: ROSENBERGER
产品描述:
供应商型号:
供应商:
标准整包数: 0
ROSENBERGER 其他工具 03K1AM-K20S3

03K1AM-K20S3概述

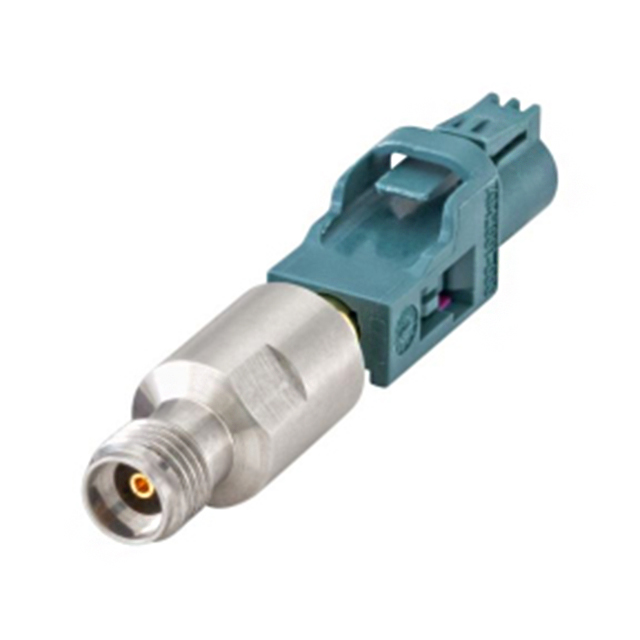

    Rosenberger Calibration Adaptor RPC-3.50 Jack – HFM Jack 03K1AM-K20S3

    1. 产品简介


    Rosenberger Hochfrequenztechnik GmbH & Co. KG 的RPC-3.50 Jack – HFM Jack 03K1AM-K20S3是一款用于高频测试和校准的精密连接器适配器。它符合IEC 60169-23标准,接口为RPC-3.50,与RPC-2.92和SMA接口机械兼容。此适配器广泛应用于通信、航空航天、无线通信等领域,特别是在需要高精度测量和校准的场合。

    2. 技术参数


    - 接口:RPC-3.50(根据IEC 60169-23),HFM(根据RN108-01)
    - 材料和电镀:
    - 中心触点:CuBe,金镀层,最小1.27 µm,化学镍镀层覆盖
    - 外部触点(RPC-3.50):不锈钢,钝化处理
    - 外部触点(HFM):CuBe,金镀层,最小1.27 µm,化学镍镀层覆盖
    - 绝缘体(RPC-3.50):PS
    - 绝缘体(HFM):PEI
    - 本体:黄铜,AuDor®涂层,金镀层
    - 外壳(HFM):PBT GF20
    - 电气数据:
    - 频率范围:直流至15 GHz
    - 回波损耗:≥ 34 dB (直流至1 GHz),≥ 25 dB (1 GHz至6 GHz),≥ 20 dB (6 GHz至12 GHz),≥ 18 dB (12 GHz至15 GHz)
    - 机械数据:
    - 连接次数:≥ 500次
    - 最大扭矩:1.70 N
    - 推荐扭矩:0.80 Nm 至 1.10 Nm
    - 插拔力:≤ 15 N (插接),≥ 2 N (拔出)
    - 测量范围:0.00 mm 至 0.08 mm
    - 环境数据:
    - 操作温度范围:+20 °C 至 +26 °C
    - 使用温度范围:0 °C 至 +50 °C
    - 储存温度范围:-40 °C 至 +85 °C
    - 符合RoHS标准

    3. 产品特点和优势


    - 高频率范围:支持直流到15 GHz的宽频率范围,适用于多种高频应用场景。
    - 高性能回波损耗:即使在高频范围内也能保持良好的回波损耗性能,确保信号传输质量。
    - 耐用性:超过500次的连接次数,适应长期使用的需求。
    - 易于操作:推荐扭矩范围明确,简化安装过程。
    - 环保材料:符合RoHS标准,确保产品在环境保护方面表现出色。

    4. 应用案例和使用建议


    - 应用场景:常用于校准矢量网络分析仪(VNA)系统,特别是在航空航天、无线通信和精密测试设备中。
    - 使用建议:
    - 确保环境温度在规定范围内,以避免因温度变化引起的性能波动。
    - 安装时严格按照推荐扭矩范围操作,避免过度拧紧导致损坏。

    5. 兼容性和支持


    - 兼容性:与RPC-2.92和SMA接口机械兼容,便于在现有系统中替换和升级。
    - 支持和服务:提供工厂校准服务,校准结果可追溯到Rosenberger标准。此外,公司提供详尽的应用指南和技术支持文档,如AN001应用笔记“校准服务”。

    6. 常见问题与解决方案


    - 问题:如何正确选择适合的扭矩?
    - 解决方案:应使用0.80 Nm至1.10 Nm的推荐扭矩范围,避免过低或过高的扭矩对连接器造成损害。
    - 问题:存储温度范围如何保证正常使用?
    - 解决方案:将产品存放在-40 °C至+85 °C的温度范围内,确保在极端环境下仍能正常工作。

    7. 总结和推荐


    总体而言,Rosenberger的RPC-3.50 Jack – HFM Jack 03K1AM-K20S3是一款高性能、高可靠性的连接器适配器,特别适用于高频测试和校准应用。其广泛的频率范围、优异的回波损耗表现和耐用性使其在市场上具备极强的竞争优势。强烈推荐在需要高精度测量和校准的领域中使用该产品。
